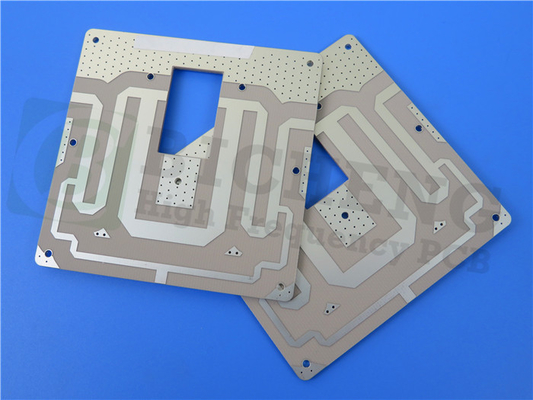

25mil RO3206 PCB 2-laag ENEPIG Rigid Circuit Boards

25mil RO3206 PCB 2-laag ENEPIG Rigid Circuit Boards

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
RO3206
PCB-grootte:
82.5 mm x 66 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
ENEPIG
Aantal lagen:
2-laag
PCB-dikte:
0.8mm
Markeren:

RO3206 PCB's

,

25mil RO3206 PCB's

,

Rigiede 2-laag pcb-platen

Productbeschrijving

We presenteren onze nieuwe RO3206 High-Frequency PCB, ontworpen om uitzonderlijke elektrische prestaties en mechanische stabiliteit te leveren tegen concurrerende prijzen.Deze 2-laag rigide PCB is geconstrueerd met behulp van Rogers' RO3206 hoogfrequente circuit materialenMet een scala aan kenmerken en voordelen.Dit PCB is geschikt voor een verscheidenheid aan toepassingen die hoge frequentieprestaties en dimensionale stabiliteit vereisen..



RO3206 Materialen voor hoogfrequente schakelingen:

RO3206-materialen zijn keramisch gevulde laminaten versterkt met geweven glasvezel, ontworpen om uitstekende elektrische prestaties en verbeterde mechanische stabiliteit te bieden.



- Dielectrische constante en tolerantie: RO3206 biedt een dielectrische constante van 6,15 met een strakke tolerantie van 0,15 bij 10 GHz en 23°C, waardoor een precieze signaaloverdracht wordt gewaarborgd.



- Dissipatiefactor: met een dissipatiefactor van 0,0027 bij 10 GHz minimaliseert RO3206 het signaalverlies en maakt het hoogfrequente prestaties mogelijk.



- Hoge thermische geleidbaarheid: RO3206 heeft een hoge thermische geleidbaarheid van 0,67 W/MK, wat een efficiënte warmteafvoer in veeleisende toepassingen mogelijk maakt.



- lage vochtopname: met een vochtopname van minder dan 0,1%, behoudt RO3206 zelfs in vochtige omgevingen een uitstekende prestatie.



- Gecoördineerde koper-CTE: het materiaal wordt gecoördineerd met de koefficiënt van thermische uitbreiding van koper (CTE) op de X-as (13 ppm/°C), Y-as (13 ppm/°C) en Z-as (34 ppm/°C),het waarborgen van dimensionale stabiliteit en betrouwbaarheid.



- Sterke koperen schil sterkte: RO3206 toont een robuuste koperen schil sterkte van 10,7 lbs/in, waardoor betrouwbare interconnectiviteit.



Vastgoed RO3206 De richting Eenheid Voorwaarde Testmethode
Dielectrische constante, εr Proces 6.15 ± 0.15 Z. - 10 GHz 23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante, εr Ontwerp 6.6 Z. - 8 GHz - 40 GHz Differentiële faselengte methode
Dissipatiefactor, tan δ 0.0027 Z. - 10 GHz 23°C IPC-TM-650 2.5.5.5
Thermische coëfficiënt van εr -212 Z. ppm/°C 10 GHz 0-100°C IPC-TM-650 2.5.5.5
Dimensionale stabiliteit 0.8 X, Y mm/m COND A ASTM D257
Volumeweerstand 103   MΩ•cm COND A IPC 2.5.17.1
Oppervlakteweerstand 103   COND A IPC 2.5.17.1
Tensielmodule 462
462
M.D.
CMD
KPSI 23°C ASTM D638
Wateropname < 0.1 - % D24/23 IPC-TM-650
2.6.2.1
Specifieke warmte 0.85   J/g/K   Berekeningen
Warmtegeleidbaarheid 0.67 - W/m/K 80°C ASTM C518
Coëfficiënt van thermische uitbreiding (-55 tot 288 °C) 13
34
X, Y,
Z.
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA ASTM D3850
Kleur Bruin
Dichtheid 2.7   gm/cm3
Koperschil sterkte 10.7   Plie 1 oz. EDC na soldeerfloat IPC-TM-2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces
Compatibel
- Jawel.



Voordelen van RO3206 High-Frequency PCB:

1Geweven glasversterking: de geweven glasversterking verbetert de stijfheid, waardoor het PCB gemakkelijker te hanteren is tijdens montage en installatie.



2Uniforme elektrische en mechanische prestaties: het PCB levert consistente elektrische en mechanische prestaties, waardoor het ideaal is voor complexe meerlagige hoogfrequente structuren.



3Laag dielectriciteitsverlies: het lage dielectriciteitsverlies van RO3206 draagt bij aan een uitstekende prestatie op hoge frequentie, waardoor een betrouwbare signaaloverdracht mogelijk is.



4. lage uitbreidingscoëfficiënt in het vlak: de lage uitbreidingscoëfficiënt in het vlak van het PCB, gelijk aan koper,maakt het geschikt voor gebruik in hybride ontwerpen van epoxy-meerlagig karton en zorgt voor betrouwbare op het oppervlak gemonteerde assemblages.



5Uitstekende dimensionale stabiliteit: RO3206 biedt uitstekende dimensionale stabiliteit, wat leidt tot hoge productieopbrengsten en betrouwbare prestaties onder verschillende bedrijfsomstandigheden.



6Kosteneffectief: het PCB heeft een economische prijs, waardoor het een kosteneffectieve keuze is voor volumeproductie.



7Oppervlak gladheid: De gladheid van het oppervlak van het PCB zorgt voor fijnere lijnetsen toleranties, waardoor precieze circuits kunnen worden ontworpen.



PCB materiaal: Met glasvezel versterkte keramische laminaten
Aanduiding: RO3206
Dielectrische constante: 6.15
Dissipatiefactor 0.0027
Aantal lagen: Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB
Koperen gewicht: 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte 25 mil (0,635 mm), 50 mil (1,27 mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, Bare koper, Pure gold plated etc.



PCB-specificaties en constructie:

- Afmetingen van de platen: De afmetingen van de PCB's worden nauwkeurig gehandhaafd op 51,91 mm x 110 mm (1 PCS) met een tolerantie van +/- 0,15 mm.



- Trace/Space and Hole Size: de minimale trace/space is 4/6 mils, waardoor een fijne routing mogelijk is.



- PCB Stackup: het PCB heeft een 2-laag rigide constructie met koper_laag_1 (35 μm), RO3206 kern (0,635 mm of 25 mil) en koper_laag_2 (35 μm).



- Afgeronde plaatdikte en kopergewicht: de afgewerkte plaatdikte bedraagt 0,8 mm, wat een compacte en betrouwbare oplossing biedt.het waarborgen van een efficiënte geleidbaarheid.



- Via-plating en oppervlakteafwerking: de dikte van de via-plating is 20 μm, wat een betrouwbare interconnectiviteit garandeert.een uitstekende soldeerbaarheid en corrosiebestendigheid.



- Zilkscherm en soldeermasker: het bovenste silkscherm is zwart, waardoor het onderdeel zichtbaarder wordt. Er is geen onderste silkscherm. De bovenste en onderste soldeermaskers worden niet aangebracht.



- Elektrische tests en kwaliteitsnormen: elk PCB wordt volledig elektrisch getest om een optimale werking te garanderen.het waarborgen van betrouwbaarheid en consistente prestaties.



25mil RO3206 PCB 2-laag ENEPIG Rigid Circuit Boards 0



Afbeeldingen, beschikbaarheid en toepassingen:

Het is compatibel met Gerber RS-274-X artwork, waardoor naadloze integratie in uw ontwerp workflow.het bieden van gemakkelijke toegankelijkheid voor ontwerpers en fabrikanten die op zoek zijn naar hoogwaardige PCB-oplossingen.



Dit PCB is geschikt voor een breed scala van toepassingen, waaronder auto-botsingsvermijdingssystemen, GPS-antennes, draadloze telecommunicatiesystemen, microstrip patch-antennes,satellieten voor rechtstreekse uitzending, afstandsmeterlezers, powerbackplanes, LMDS en draadloos breedband, en basisstationinfrastructuur.
