10mil CuClad 217 PCB 2-laag 0.3mm onderdompeling zilver

Met de CuClad 217 PCB, een nieuw product dat de geavanceerde functies van Rogers CuClad 217 laminaat gebruikt.van textielvezel met nauwkeurig gecontroleerde PTFE-compositesHet CuClad 217 PCB onderscheidt zich door zijn indrukwekkende prestaties, met een lage dielectrische constante (Dk) van 2,17 of 2.20De door elkaar gesplitste constructie zorgt voor elektrische en mechanische isotropie binnen het vlak, wat resulteert in een verbeterde signaalverspreiding en een superieure signaal-ruisverhouding.

Belangrijkste kenmerken:

Dielectrische constante: DK 2,17 of 2,2 bij 10 GHz / 1MHz
Dissipatiefactor: 0,0009 bij 10 GHz
Lage vochtopname: 0,02%
Sterke peelsterkte: 14 lbs/in
Laag uitgassing: Totaal massaverlies (TML) 0,01%, verzameld vluchtig condenseerbaar materiaal (CVCM) 0,01%, 0 waterdampterugwinning (WVR)
Gekleurde weefsel van glasvezel met een hoge verhouding PTFE/glas
Verbeterde uniformiteit van de dielectrische constante


Voordelen:

Stabiel Dk over een breed frequentiebereik
Toestemt bredere lijnbreedten voor een lager invoegverlies
Lage schakelverliezen bij hoge frequenties
Verbeterde dimensionale stabiliteit voor flexibiliteit van het ontwerp
Het voldoet aan strenge specificaties
Elektrische en mechanische isotropie in het X-Y-vlak
Ideaal voor schakelingen die gevoelig zijn voor variaties in de dielectrische constante

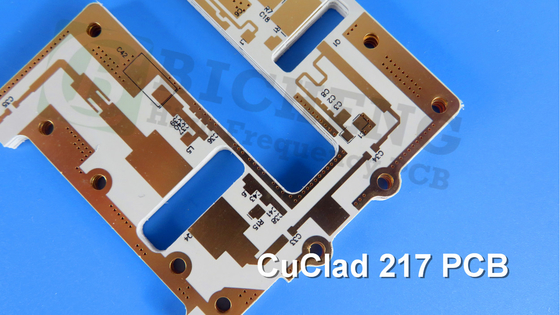

Het CuClad 217 PCB bestaat uit een koperschaal van 35 μm, een Rogers CuClad 217-kern van 0,254 mm en een andere koperschaal van 35 μm.

De PCB ondersteunt een minimale sporen/ruimte van 6/5 mil en een minimale gatgrootte van 0.35 mm.Het omvat geen blinde viasMet een afgewerkte plaat dikte van 0,3 mm en een afgewerkte koper gewicht van 1 oz (1,4 mil) op de buitenste lagen, zorgt de CuClad 217 PCB voor optimale prestaties.Het heeft een dikte van 20 μm via de bekleding en een onderdompeling zilveren oppervlak afwerking voor uitstekende geleidbaarheid en corrosiebestendigheid.

Het PCB bevat geen bovenste of onderste zijderappen of soldeermaskers. Elk PCB ondergaat voor verzending een strenge 100% elektrische test om een optimale functionaliteit te garanderen.

Met 27 componenten en in totaal 103 pads, waaronder 78 door-gat pads en 25 top surface mount technology (SMT) pads, biedt de CuClad 217 PCB voldoende flexibiliteit voor verschillende ontwerpen.Het bestaat uit 15 via's en 2 netten, waardoor efficiënte signaalrouting en -connectiviteit mogelijk is.

Het voldoet aan de IPC-Klasse 2 kwaliteitsnormen, het CuClad 217 PCB garandeert een hoge kwaliteit prestaties en betrouwbaarheid.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure..

De CuClad 217 PCB vindt toepassingen op verschillende gebieden, waaronder radars, elektronische tegenmaatregelen, elektronische ondersteuningsmaatregelen en microgolfcomponenten zoals LNA's, filters en koppelers.Door zijn uitstekende eigenschappen is het een ideale keuze voor veeleisende elektronische toepassingen die hoge prestaties en betrouwbaarheid vereisen.
