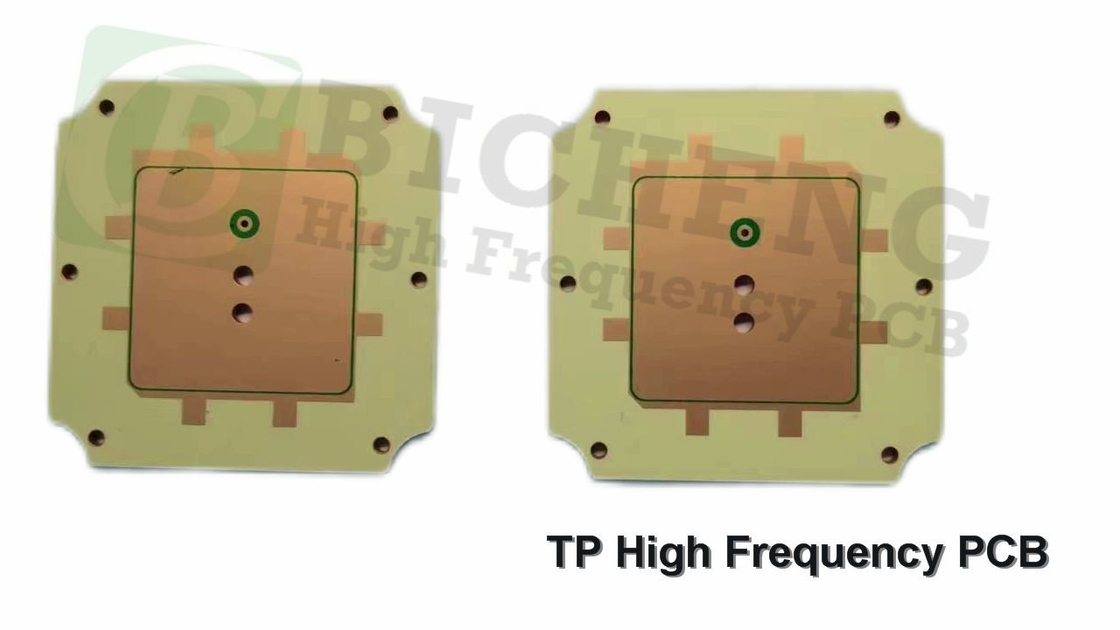

0.8mm TP1020 PCB 1 oz koper 2 laag onderdompeling goud RF circuits

0.8mm TP1020 PCB 1 oz koper 2 laag onderdompeling goud RF circuits

MOQ: 1 PCS
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
TP1020
PCB-grootte:
43.35 mm x 36.56 mm = 1 PCS, +/- 0.15 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompelingsgoud
Aantal lagen:
2-laag
PCB-dikte:
0.8mm
Markeren:

1 oz koper RF-circuits

,

0.8mm RF-circuits

,

2 lagen circuit board 0

Productbeschrijving

We presenteren onze nieuw verscheepte PCB met Wangling TP, een uniek hoogfrequente thermoplastisch materiaal in de industrie.Laminaten van het TP-type bieden uitzonderlijke dielectrische prestaties en hoge betrouwbaarheidMet de mogelijkheid om de dielectrische constante nauwkeurig aan te passen door de verhouding tussen keramiek en PPO-hars te wijzigen,TP-laminaat biedt uitstekende flexibiliteit bij het ontwerp van circuits.



Belangrijkste kenmerken:
1. Verstelbare dielektrische constante: De dielektrische constante van TP-laminaat kan worden geselecteerd in het bereik van 3 tot 25, waardoor precieze aanpassing volgens de vereisten van het circuit mogelijk is.Gemene dielectrische constanten zijn 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Het dielectriciteitsverlies is gering en blijft relatief stabiel tot 10 GHz.



2. Breed werktemperatuurbereik: TP-laminaat kan langdurige werktemperaturen van -100°C tot +150°C weerstaan.Het is belangrijk op te merken dat temperaturen hoger dan 180°C vervorming kunnen veroorzaken., koperen folie schillen, en significante veranderingen in elektrische prestaties.


Technische productparameter Productmodellen en gegevensblad
Productkenmerken Testomstandigheden Eenheid TP TP-1 TP-2
Dielectrische constante Wanneer de dielectrische constante ≤ 11 is, is de testvoorwaarde 10 GHz.

Wanneer de dielektrische constante > 11 is, is de testvoorwaarde 5 GHz.
/ 3.0±0.06 4.4±0.09 6.0±0.12
6.15±0.12 9.2±0.18 9.6±0.19
10.2±0.2 11.0±0.022 16.0±0.4
20.0±0.8 22.0±0.88 25.0±1.0
De dielektrische constante kan worden aangepast binnen het bereik van 3,0 tot 25.
Dielektrische constante tolerantie Dielectrische constante 3,0 ∙ 11.0 / ± 2%
Dielectrische constante 11.1160 / ± 2,5%
Dielectrische constante 16.1 ‡ 25.0 / ± 4%
Verlies Tangent Verlies Tangent 3,0 ̊9.5 10 GHz / 0.0010
Verlies Tangent 9,6 ‰ 11.0 10 GHz / 0.0012
Verlies Tangent 11.1 ¢ 16.0 5 GHz / 0.0015
Verlies Tangent 16.1 ¢ 25.0 5 GHz / 0.0020 ¢ 0.0025
Dielectrische constante temperatuurcoëfficiënt Dielectrische constante 3,0 ̊9.5 -55 °C tot 150 °C PPM/°C - 50
Dielectrische constante 9,6160 -55 °C tot 150 °C PPM/°C -40
Dielectrische constante 16.1 ‡ 25.0 -55 °C tot 150 °C PPM/°C - 55
Peelsterkte 1 OZ Normale toestand N/mm > 0.6
1 oz na AC-vochtigheidstest N/mm > 0.4
Volumeweerstand Normale toestand bij 500 V MΩ.cm > 1 × 109
Oppervlakteweerstand Normale toestand bij 500 V > 1 × 107
Coëfficiënt van thermische uitbreiding
(XY Z)
Dielectrische constante 3,00 ̊4.40 -55 °C tot 150 °C PPM/°C 60,60,70
Dielectrische constante 4,60·6.15 -55 °C tot 150 °C PPM/°C 50,50,60
Dielectrische constante 6,16110 -55 °C tot 150 °C PPM/°C 40,40,55
Dielectrische constante 11.1160 -55 °C tot 150 °C PPM/°C 40,40,50
Dielectrische constante 16.1 ‡ 25.0 -55 °C tot 150 °C PPM/°C 35,35,40
Wateropname 20 ± 2 °C, 24 uur % ≤ 0.01
Langdurige werktemperatuur Hoog-laagtemperatuurkamer °C -100°C tot 150°C
Materiële samenstelling Polyphenyleenoxide, keramisch, gecombineerd met ED koperen folie.
De dichtheid en thermische geleidbaarheid van materialen met verschillende dielectrische constanten zijn als volgt:
Productkenmerken Eenheid Dielectrische constante
3.0 4.4 6.0 6.15 9.6 10.2 11.0 16.0 20.0 22.0 25.0
Dichtheid g/cm3 1.69 1.89 2.1 2.12 2.26 2.33 2.40 2.76 2.73 2.77 2.94
Warmtegeleidbaarheid W/(M.K) 0.40 0.44 0.55 0.55 0.65 0.67 0.70 0.80 0.85 0.90 1.0



3. Versatile dikte opties: beschikbaar in verschillende diktes, TP-laminaat kan worden aangepast aan specifieke ontwerpvereisten.het waarborgen van flexibiliteit bij het bereiken van de gewenste PCB-afmetingen.


4Stralingsbestandheid en lage uitgassing: TP-laminaat heeft stralingsbestandheid en lage uitgassingseienschappen, waardoor het geschikt is voor toepassingen in Beidou, raketgebonden systemen, lontjes,en miniaturiseerde antennes.


5Betrouwbare hechting en bewerkbaarheid: de hechting tussen de koperen folie en de dielektrische in TP-laminaat is beter dan in keramische substraten met vacuümcoating.TP-materiaal is gemakkelijk te bewerken en kan worden verwerkt met verschillende methoden, zoals boren, draaien, slijpen, snijden en etsen, wat een grotere flexibiliteit biedt in vergelijking met keramische substraten.



De stapel van dit PCB heeft een tweelaagse stijve configuratie met aan beide zijden een koperschaal van 35 μm dik.een uitstekende elektrische prestatieDe constructiedetails van het PCB omvatten een bordgrootte van 43,35 mm x 36,56 mm, wat zorgt voor een compact en efficiënt ontwerp.De minimale grootte van het gat is 0.3 mm, voor verschillende onderdelen en verbindingen.



0.8mm TP1020 PCB 1 oz koper 2 laag onderdompeling goud RF circuits 0



Deze PCB bevat geen blinde vias, wat het productieproces vereenvoudigt.Het afgewerkte koper weegt 1 oz (1.4 mils) op de buitenste lagen, waardoor voldoende geleidbaarheid wordt gewaarborgd. Via plating is de dikte 20 μm, waardoor betrouwbare elektrische verbindingen worden geleverd.met een uitstekende lasbaarheid en een vlak oppervlak voor de montage van onderdelen.



Voor het merken en identificeren is in deze configuratie geen bovenste of onderste zijderap aanwezig, waardoor een schoon en minimalistisch uiterlijk wordt gewaarborgd.die rechtstreekse toegang tot koperen pads mogelijk maaktElk PCB is vóór verzending onderworpen aan een 100% elektrische test, waardoor een hoge kwaliteit en betrouwbare prestaties worden gewaarborgd.



PCB materiaal: Polyphenyleenoxide, keramische
Aanduiding (TP-reeks) Aanduiding DK DF
TP300 3.0±0.06 0.0010
TP440 4.4±0.09 0.0010
TP600 6.0±0.12 0.0010
TP615 6.15±0.12 0.0010
TP920 9.2±0.18 0.0010
TP960 9.6±0.2 0.0011
TP1020 10.2±0.2 0.0011
TP1100 11.0±0.22 0.0011
TP1600 16.0±0.32 0.0015
TP2000 20.0±0.4 0.0020
TP2200 22.0±0.44 0.0022
TP2500 25.0±0.5 0.0025
Aantal lagen: Eenzijdig, dubbelzijdig PCB
Koperen gewicht: 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (dielectrische dikte of totale dikte) 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte: ≤ 150 mm x 220 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.



PCB-statistieken geven aan dat het bestaat uit 6 componenten, met in totaal 24 pads.Dit PCB heeft 5 via's voor de onderlinge verbinding tussen verschillende lagen en componentenHet bord heeft 2 netten, die de onderling verbonden paden voor signaaloverdracht vertegenwoordigen.



Het voor de productie geleverde kunstwerk is Gerber RS-274-X, een in de industrie algemeen aanvaard formaat.



Onze PCB's zijn beschikbaar voor wereldwijde verzending, waardoor u gemakkelijk toegang hebt tot deze high-performance oplossing.en miniaturiseerde antennesErvaar de uitzonderlijke prestaties en betrouwbaarheid van Wangling TP in uw ontwerpen.
