Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | RF-35 | PCB-grootte: | 650,9 mm x 36,32 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Afwerking van het oppervlak: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 10mil |
| Markeren: | Zwarte zijdeplaat onderdompeling Goud PCB,10 ml onderdompeling goud PCB,2laag onderdompeling Goud PCB |
||

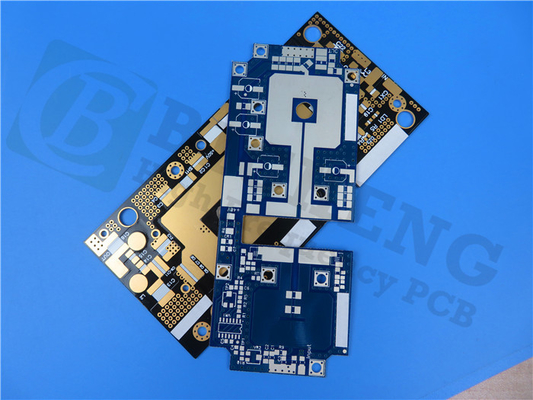

Ik stel de nieuw verscheepte PCB voor op basis van RF-35.
RF-35, een geavanceerd organisch-keramisch laminaat in de gerenommeerde ORCER-productenfamilie van Taconic, combineert de expertise van keramische vultechnologie en gecoate PTFE-glasvezel.met een breedte van niet meer dan 50 mm, RF-35 wordt de ultieme keuze voor kosteneffectieve, grote commerciële microgolf- en radiofrequentietoepassingen.Het overtreft standaard epoxy materialen in kritieke aspecten zoals uitzonderlijke schil sterkte voor 1/2 ounce en 1 ounce koperBovendien minimaliseren de ultra lage vochtopname en de lage afvoerfactor de faseverschuiving met frequentie, waardoor een optimale prestatie wordt gewaarborgd.
Belangrijkste kenmerken:
- Dielectrische constante bij 1,9 GHz: 3.5
- Dissipatiefactor bij 1,9 GHz: 0.0018
- Dielectrische afbraak: 41 kV
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- ontvlambaarheid: UL-94 V0
Voordelen:
- Low Cost: kosteneffectieve oplossing voor grote productie
- Uitstekende slijtvastheid: zorgt voor een sterke hechting, waardoor herbewerking gemakkelijker wordt
- Uitzonderlijk lage dissipatiefactor: minimaal faseverschuiving voor betrouwbare prestaties
- Lage vochtopname: handhaaft stabiliteit en prestaties onder verschillende omstandigheden
- Verbeterde oppervlakte gladheid: zorgt voor een nauwkeurige plaatsing van sporen en onderdelen
| Vastgoed | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| Dielectrische constante @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| Dissipatiefactor @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| Vochtopname (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Schilferingsterkte (1/2 oz koper) | IPC-TM 650 2.4.8 | Lbs./lineaire inch | > 8.0 | N/mm | > 15 |
| Schilferingsterkte (1 oz. koper) | IPC-TM 650 2.4.8 | Lbs./lineaire inch | > 100 | N/mm | > 18 |
| Dielectrische afbraak | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
| Volumeweerstand | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
| Oppervlakteweerstand | IPC-TM 650 2.5.17.1 | Moehm. | 1.46 x 108 | Moehm. | 1.46 x 108 |
| Arcweerstand | IPC TM 650 2.5.1 | seconden | > 180 | seconden | > 180 |
| Buigkracht in de lengte | ASTM D 790 | PSI | > 22,000 | N/mm2 | >152 |
| Verbuigingsterkte | ASTM D 790 | PSI | > 18,000 | N/mm2 | >124 |
| Warmtegeleidbaarheid | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| Treksterkte in lengte | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| Treksterkte dwars | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| Dimensionale stabiliteit in de lengte | IPC-TM 650 2.4.39 | in/in | 0.00004 | mm/mm | 0.00004 |
| Dimensionele stabiliteit dwars | IPC-TM 650 2.4.39 | in/in | -Nee.0001 | mm/mm | -Nee.0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19 tot 24 | ppm/°C | 19 tot 24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| Ontvlambaarheid | UL-94 | V-0 | V-0 | ||
| Hardheid | Rockwell M schaal | 34 | 34 |
De RF-35 PCB is een 2-laag rigide PCB met koperschichten van 35 μm dik. De RF-35 kern heeft een dikte van 10 mil (0,254 mm).met een tolerantie van +/- 0Het ondersteunt een minimale sporen/ruimte van 4/4 mil en een minimale gatgrootte van 0.4 mm. De afgewerkte borddikte is 0.3 mm, met 1 oz (1.4 mil) buitenste lagen kopergewicht.De dikte van de via is 25 μmDe bovenste zijde is zwart, terwijl er geen zijde aan de onderkant is.Elke PCB ondergaat vóór verzending een elektrische test van 100%, waarbij kwaliteit en betrouwbaarheid worden gewaarborgd.
De RF-35 PCB-statistieken tonen zijn veelzijdigheid. Het ondersteunt 18 componenten en biedt in totaal 26 pads, waaronder 19 doorgatpads, 7 bovenste SMT-pads en 0 onderste SMT-pads.Het PCB bestaat uit 11 vias en 2 netten.
| PCB materiaal: | PTFE-keramische glasvezel |
| Aanduiding: | RF-35 |
| Dielectrische constante: | 3.5 |
| Dissipatiefactor | 0.0018 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De dikte van het laminaat: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, Immersion zilver, Immersoin tin, OSP enz. |
De voor RF-35 geleverde illustraties zijn in het Gerber RS-274-X-formaat, dat voldoet aan de industriestandaarden.RF-35 PCB's zijn wereldwijd beschikbaar, die tegemoetkomt aan diverse toepassingsbehoeften.
RF-35 is een uitstekende keuze voor vermogenversterkers, filters, koppelers en passieve componenten.
Ontdek de superieure prestaties en betaalbaarheid van RF-35, de perfecte metgezel voor uw commerciële microgolf- en RF-projecten.Ervaar betrouwbare resultaten en laat je creativiteit los met RF-35 PCB's.
