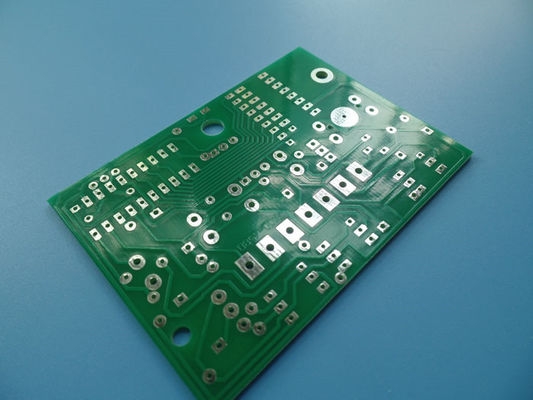

RF PCB 20mil RF-30A High Frequency Circuit Boards Coating Immersion Gold

Een nieuw verschenen PCB gebaseerd op RF-30A. RF-30A, onderdeel van de bekende Taconic familie van RF-substraten,is een uitzonderlijk organisch-keramisch laminaat dat Taconic's expertise op het gebied van keramische vulstoffen en PTFE-coatingtechnologie combineertRF-30A is vervaardigd met geweven glasversterking en heeft superieure elektrische en mechanische eigenschappen, waardoor ontwerpers een betrouwbare en stabiele basis hebben voor hun PCB-projecten.

Het RF-30A-substraat heeft een dielectrische samenstelling met een laag verlies en een laag profiel koperfolie.het garanderen van stabiele elektrische eigenschappen met verbeterde PIMD-niveaus en verminderd invoegverlies in een breed frequentiebereikDe uitstekende mechanische eigenschappen, waaronder lagere CTE-waarden, verbeterde dimensionale stabiliteit en verhoogde stijfheid, minimaliseren de invloed van externe factoren op RF-componenten.

Een van de belangrijkste voordelen van RF-30A is de uitstekende schilhoudendheid, speciaal ontworpen voor 1/2 ounce en 1 ounce RT koper.Deze eigenschap is van cruciaal belang wanneer herbewerking of herhaalde reflowprocessen vereist zijnBovendien minimaliseert de ultralage vochtabsorptie van RF-30A, gecombineerd met een stabiele verliestangent, de faseverschuiving in verschillende temperatuur- en vochtigheidsomgevingen.De minimale dimensionale beweging van het substraat draagt bij aan consistente fase- en impedantie-eigenschappen over het gehele breedbandfrequentiebereik.

RF-30A is geoptimaliseerd met keramiek om een lage CTE van de Z-as te bereiken, waardoor de betrouwbaarheid van doorgeslagen gaten (PTH) wordt verbeterd en de fabricage van meerlagige circuits wordt vereenvoudigd.Deze eigenschappen dragen ook bij aan de algemene stabiliteit van het substraat en de uitzonderlijke PIMD-prestaties..

Belangrijkste kenmerken:

- DK van 2,97 +/- 0,05 bij 1,9 GHz/23°C
- Dissipatiefactor 0,0013 bij 1,9 GHz/23°C, 0,0020 bij 10 GHz
- CTE in X-as van 8 ppm/°C, Y-as van 11 ppm/°C en Z-as van 60 ppm/°C
- Brandbaarheid UL-94V0
- Dichtheid bij 2,16 g/cm3

Voordelen van RF-30A:

- Uitstekende PIM-waarden in PCB's (gemeten bij minder dan -160 dBc*)
- Verbeterde PTH-kwaliteit
- Stabiele mechanische eigenschappen
- Betrouwbare prestaties bij hoge frequenties
- Verbeterde stabiliteit bij hoge temperaturen
- Lage vochtopname
- Uitstekende peelingsterkte
- Uitstekende prijs/prestatie verhouding

Dit is een tweelaags stijf PCB, dat uitstekende prestaties en betrouwbaarheid biedt.met een dikte van 0,05 mm of meer, maar niet meer dan 0,05 mm,.508 mm (20 mil), en tenslotte nog een koperlaag met dezelfde dikte van 35 μm. Deze stapel vormt een solide basis voor dit PCB,het waarborgen van een efficiënte signaaloverdracht en stabiele elektrische eigenschappenOf u nu werkt aan RF-toepassingen of andere projecten waarvoor een betrouwbare PCB nodig is, de stackupconfiguratie van RF-30A is geschikt om aan uw behoeften te voldoen.

PCB-constructie:

- Afmetingen van het bord: 138,8 mm x 127,15 mm (1 PCS), +/- 0,15 mm
- Minimaal spoor/ruimte: 4/6 mils
- Minimale gatgrootte: 0,3 mm
- Geen blinde vias.
- Afgeronde platendikte: 0,6 mm
- Afgerond Cu Gewicht: 1 oz (1,4 ml) buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakte afwerking: Immersion Gold.
- Boven zijde: wit
- Onderste zijde: wit
- Top Solder Mask: groen
- Bottom Solder Mask: Groen
- 100% elektrische test gebruikt voor verzending

PCB-statistieken

- Componenten: 63
- Totaal Pads: 212
- Door-Gat Pads: 116
- Top SMT Pads: 75
- Onderste SMT pads: 21
- Vias: 94.
- Netten: 5

Artwork en normen:

- Tipe van het geleverde kunstwerk: Gerber RS-274-X
- Geaccepteerde norm: IPC-klasse 2

Beschikbaarheid:

RF-30A-PCB's zijn wereldwijd verkrijgbaar, zodat u toegang heeft tot hoogwaardige PCB's voor uw projecten, ongeacht uw locatie.

Typische toepassingen:

RF-30A heeft een uitstekend gebruik in verschillende toepassingen, waaronder:

- Ontwerp van antennes en onderdelen
- RF-passieve componenten
- Versterkercircuits

Met RF-30A kunt u vertrouwen op stabiele, hoogwaardige PCB-ontwerpen die uitzonderlijke elektrische eigenschappen, mechanische stabiliteit en betrouwbaarheid leveren.waardoor het een ideale keuze is voor veeleisende RF-toepassingen.
