62mil IsoClad 917 PCB 2-laag onderdompeling Goud Groen Soldermask Circuit

62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit
62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit

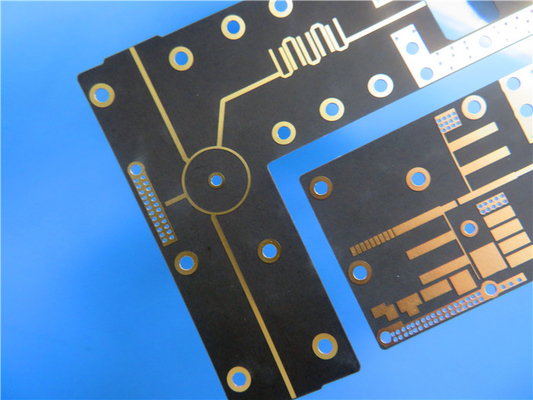

Grote Afbeelding :  62mil IsoClad 917 PCB 2-laag onderdompeling Goud Groen Soldermask Circuit

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuks
Prijs: USD9.99-99.99/PCS
Verpakking Details: Vacuümzakken+kartonnen
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000 stuks per maand
Gedetailleerde productomschrijving
Materiaal: IsoClad 917 PCB-grootte: 70 mm x 42 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht: 1 oz (1,4 ml) buitenste lagen Afwerking van het oppervlak: Onderdompelingsgoud
Aantal lagen: 2-laag PCB-dikte: 62mil
Markeren:

62mil onderdompeling Goud PCB

,

Groen soldermasker onderdompeling goud pcb

,

IsoClad 917 PCB

Een tweelaags stijf PCB gemaakt van IsoClad 917.



IsoClad 917, een Rogers-laminaatproduct, revolutioneert printplaten met zijn niet-geweven glasvezel/PTFE-composites met een dielectrische constante (Dk) van 2,17 of 2.20, IsoClad 917 biedt de laagste Dk en dissipatiefactor in zijn klasse.dit laminaat levert opmerkelijke prestaties en dimensionale stabiliteit voor een breed scala aan toepassingen.



Belangrijkste kenmerken van IsoClad 917:

Lage Dk en dissipatiefactor: IsoClad 917 beschikt over een Dk van 2,17 of 2,20 bij 10 GHz/23°C, waardoor een betrouwbare signaaloverdracht en minimaal energieverlies worden gewaarborgd.0013 bij 10 GHz/23°C, dit laminaat minimaliseert signaalverdunning, wat resulteert in een efficiënte signaalintegriteit.


Thermische stabiliteit: IsoClad 917 biedt een TcDK van -157 ppm/°C, variërend van -10°C tot 140°C, wat zorgt voor een consistente elektrische prestatie onder verschillende temperatuuromstandigheden.Deze stabiliteit maakt het ideaal voor toepassingen waar temperatuurschommelingen vaak voorkomen.


Sterke peelingsterkte: Met een peelingsterkte van 10 pond per inch biedt IsoClad 917 uitstekende hechting en betrouwbaarheid, waardoor de integriteit van het PCB zelfs onder veeleisende omstandigheden wordt gewaarborgd.


Lage vochtopname: IsoClad 917 vertoont een lage vochtopname van 0,04%,met een vermogen van meer dan 50 W,.


Isotrope en dimensie stabiel: de niet-geweven glasvezelversterking van IsoClad 917 zorgt voor isotrope eigenschappen en zorgt voor een uniforme elektrische prestatie in alle richtingen.de langere willekeurige vezels en het eigen fabricageproces dragen bij aan een grotere dimensionale stabiliteit en een gelijkmatige dielektrische constante, de concurrenten in vergelijkbare klassen te overtreffen.



Typische eigenschappen: IsoClad 917
Vastgoed IsoClad 917 Voorwaarde Testmethode
Dielectrische constante @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Dissipatiefactor @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Thermische coëfficiënt van Er (ppm/°C) -157 -10°C tot +140°C IPC TM-650 2.5.5.5
Geadapteerd
Peelingsterkte (lbs. per inch) 10 Na thermische IPC TM-650 2.4.8
Volumeweerstand (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Oppervlakteweerstand (MΩ) 1.0 x 10 9 C96/35/90 IPC TM-650 2.5.17.1
Arc Resistance (seconden) > 180 D48/50 ASTM D-495
Tensielmodule (kpsi) 133, 120 A, 23°C ASTM D-638
Treksterkte (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Compressiemodule (kpsi) 182 A, 23°C ASTM D-695
Flexurale modulus (kpsi) 213 A, 23°C ASTM D-790
Dielectrische afbraak (kv) > 45 D48/50 ASTM D-149
Dichtheid (g/cm)3) 2.23 A, 23°C ASTM D-792 methode A
Waterabsorptie (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Coëfficiënt van thermische   0°C tot 100°C IPC TM-650 2.4.24
Uitbreiding (ppm/°C)   Mettler 3000
X-as 46 thermomechanische
Y-as 47 Analysator
Z-as 236
Thermische geleidbaarheid (W/mK) 0.263 100°C ASTM E-1225
Uitgassing   125°C, ≤10-6Torr
Totaal massaverlies (%) 0.02 Maximaal 1,00%
Verzameld Vluchtig 0.00 Maximaal 0,10%
Verdund materiaal (%)
Waterdampherstel (%) 0.02
Zichtbaar condensat (±) - Nee.
Ontvlambaarheid Voldoet aan de eisen van
UL94-V0
C48/23/50, E24/125 UL 94 Verticale Brand IPC TM-650 2.3.10



Voordelen van IsoClad 917:

Versatile ontwerpopties: de niet-geweven glasvezelversterking van IsoClad 917 zorgt voor flexibiliteit in het PCB-ontwerp.met een vermogen van niet meer dan 50 W, zonder afbreuk te doen aan de prestaties.


Hoge signaalintegriteit: De lage Dk- en dissipatiefactor van IsoClad 917 zorgen voor een betrouwbare signaaloverdracht met minimale verliezen, waardoor een superieure signaalkwaliteit en een verminderde signaaldegradatie worden gewaarborgd.


Verbeterd thermisch beheer: de thermische stabiliteit van IsoClad 917 en de lage vochtabsorptie dragen bij aan een effectieve warmteafvoer,het voorkomen van oververhitting en het handhaven van optimale prestaties in uitdagende thermische omgevingen.


Verbeterde elektrische prestaties: het isotrope karakter van het laminaat en de stabiele Dk over een frequentiebereik zorgen voor een consistente en betrouwbare elektrische prestaties,het geschikt maken voor toepassingen zoals geleidingssystemen, radar en elektronische systemen.


Betrouwbaar en duurzaam: de uitzonderlijke dimensionale stabiliteit en de schilferingssterkte van IsoClad 917 zorgen voor de betrouwbaarheid en duurzaamheid van het PCB op lange termijn, zelfs wanneer het in de vorm van een

in veeleisende bedrijfsomstandigheden.



De stapel van dit PCB bestaat uit een koperlaag met een dikte van 35 μm, gevolgd door de IsoClad 917-kern, die 1,575 mm (62 mil) meet, en een andere koperlaag met een dikte van 35 μm.Deze stapel biedt een solide basis voor betrouwbare circuits.



Als het gaat om de bouwdetails, biedt dit PCB een borddimensie van 70 mm x 42 mm (1 PCS, +/- 0,15 mm).De minimale grootte van het gat is 0.4 mm, die flexibiliteit biedt voor verschillende groottes componenten.



Het bord heeft een einddikte van 1,6 mm, wat duurzaamheid en stabiliteit garandeert.De dikte van de via is 20 μmDe oppervlakte is van onderdompelingsgoud, wat een uitstekende soldeerbaarheid en corrosiebestandheid biedt.maar het heeft een groen top soldeermaskerBovendien ondergaat elk bord vóór verzending een 100% elektrische test, die de kwaliteit en betrouwbaarheid garandeert.



PCB materiaal: Niet-geweven glasvezel/PTFE-composites
Aanduiding: IsoClad 917
Dielectrische constante: 2.17 of 2.20 (10 GHz)
Dissipatiefactor 0.0013 (10 GHz)
Aantal lagen: Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB
Koperen gewicht: 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1,575 mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: ENIG ((onderdompelingsgoud), HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, Bare koper, Pure goud geplaatst, enz.



62mil IsoClad 917 PCB 2-laag onderdompeling Goud Groen Soldermask Circuit 0



PCB-statistieken

Componenten: 29
Totaal pads: 53
Door de gaten gedraaide pads: 32
Top SMT Pads: 21
Onderste SMT-pads: 0
Vias: 28
Netten: 2



Ondersteund beeldformaat:Gerber RS-274-X



Geaccepteerde kwaliteitsnorm:IPC-klasse 2



Beschikbaarheid:Het IsoClad 917 PCB is wereldwijd beschikbaar, waardoor ingenieurs en ontwerpers toegang hebben tot de geavanceerde mogelijkheden, ongeacht hun locatie.



Een aantal typische toepassingen:
Conforme antennes
Stripline- en microstripcircuits
Stelsels voor begeleiding
Radar- en elektronische systemen
