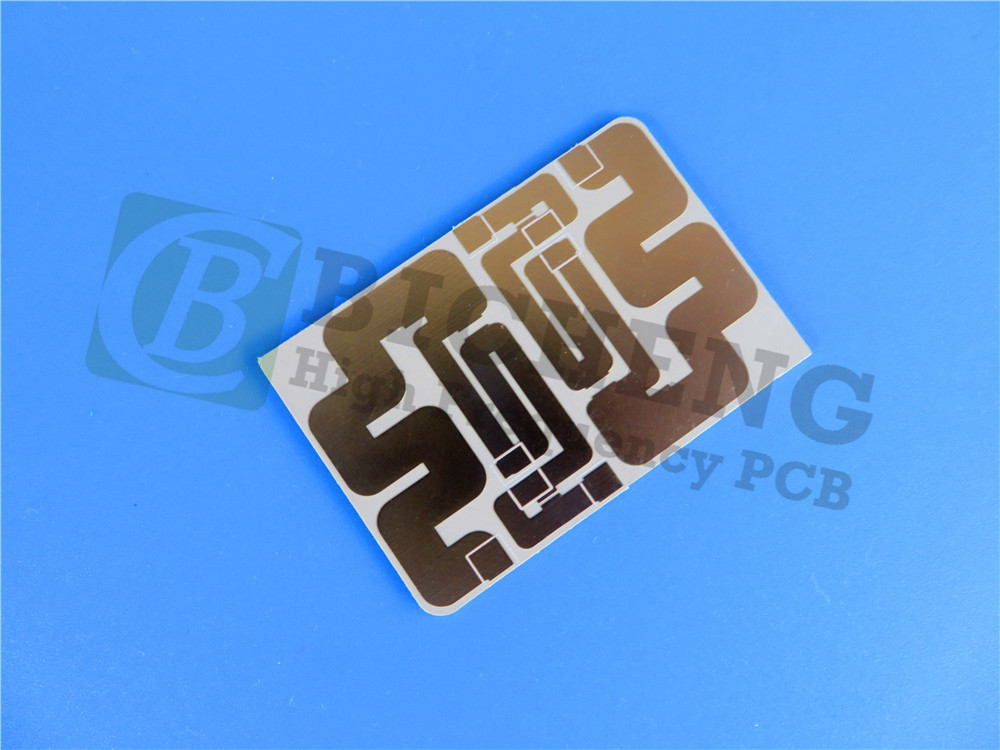

40mil AD300D PCB 1.1mm Zwart Soldermask Immersion Gold Circuit

Inleiding:
De AD300D is een hoogfrequente PCB gebouwd met Rogers' AD300D laminaatmateriaal.Dit PTFE-gebaseerde laminaat zorgt voor een lage en gecontroleerde dielectrische constanteDe kosteneffectieve constructie levert betere elektrische en mechanische prestaties dan standaard PTFE-PCB's.

Kenmerken:
- Goed gecontroleerde dielectrische constante van 2,94 ± 0,05 bij 10 GHz en 23°C
- lage verliestangent van 0,0021 bij 10 GHz, 23°C en 50% relatieve luchtvochtigheid
- ontbindingstemperatuur hoger dan 500°C
- Vochtopname van slechts 0,04%
- CTE van 24 ppm/°C (X-as), 23 ppm/°C (Y-as), 98 ppm/°C (Z-as)
- lage PIM van -159 dBc bij een dikte van 30 mils
- Tijd tot delaminatie 60 minuten

Voordelen:
- Een breed toepassingsgebied dankzij uitstekende elektrische en mechanische eigenschappen
- Verbeterd vermogen
- Een hogere efficiëntie van de antenne door een laag verlies
- behoudt de mechanische integriteit tijdens de fabricage en montage
- UL 94-V0 ontvlambaarheid
- Uitstekende dimensionale stabiliteit voor herhaalbare circuitprestaties
- Verbeterde produktie

Bouwgegevens:
Dit 2-lagig stijf PCB maakt gebruik van 35 μm koperlagen op een 1.016 mm (40 mil) dik AD300D laminaat.1 mm en een strakke dimensie-tolerantie van ±0.15 mm. Het heeft een minimale spoor/ruimte van 4/4 mil en 0,3 mm minimale gatgrootte.koperlagen zijn afgewerkt met 20 μm bekleding en een onderdompelingsgouden oppervlakteafwerkingDe bovenste laag is voorzien van een zwarte zijdeplaat, terwijl de onderste laag geen zijdeplaat of soldeermasker heeft.

PCB-statistieken

12 componenten
28 totale pads (19 door-gat, 9 bovenste SMT, 0 onderste SMT)
27 via's
2 netten
100% elektrische test vóór verzending

De PCB-afbeeldingen zijn in Gerber RS-274-X-formaat aangeboden en het bord voldoet aan de strenge IPC-Klasse-2-norm.

Toepassingen:

De AD300D-PCB is een uitstekende keuze voor hoogfrequente toepassingen zoals:

antennes van basisstations voor cellulaire infrastructuur
Telematische antennesystemen voor de automobielindustrie
Commerciële satelliet-radio-antenne

Dit hoogwaardige PCB is wereldwijd verkrijgbaar.
