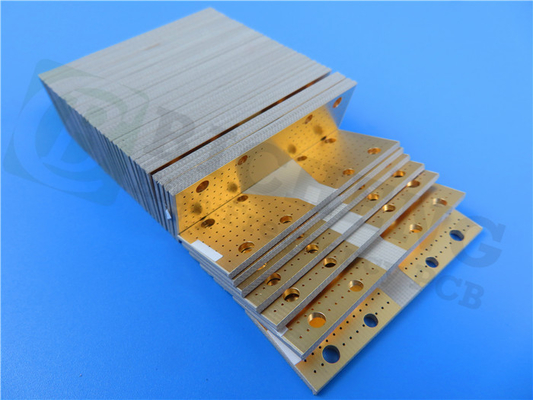

0.6mm RT duroid 6035HTC 20mil 2-laag High Frequency PCB Immersion Gold

Dit geavanceerde circuitmateriaal biedt uitzonderlijke prestaties en betrouwbaarheid.Het maakt het de ideale keuze voor veeleisende toepassingen met een hoog vermogen.Neem afscheid van de thermische problemen en verwelkom een nieuw tijdperk van efficiëntie en precisie.

Belangrijkste kenmerken:

De RT/duroïde 6035HTC High Frequency PCB beschikt over indrukwekkende elektrische eigenschappen die zorgen voor nauwkeurige signaalverspreiding en duurzaamheid op lange termijn.het levert een nauwkeurige en betrouwbare signaaloverdrachtDe lage dissipatiefactor van 0,0013 bij 10 GHz/23°C minimaliseert het signaalverlies en garandeert een optimale prestatie.De thermische coëfficiënt van de dielektrische constante van -66 ppm/°C zorgt voor een uitzonderlijke thermische stabiliteitBovendien zorgt de vochtopname van slechts 0,06% voor duurzaamheid en betrouwbaarheid op lange termijn.

Superieure warmtegeleiding:

Een van de opvallende kenmerken van de RT/duroid 6035HTC High Frequency PCB is de superieure thermische geleidbaarheid.dit PCB zorgt voor een efficiënte warmteafvoer, het voorkomen van oververhitting en het garanderen van een betrouwbare prestatie, zelfs onder hoge vermogen.het verbetert de algehele prestaties en levensduur van toepassingen met een hoog vermogenHet is een uitstekende keuze voor veeleisende omgevingen.

Onovertroffen prestaties:

De RT/duroïde 6035HTC High Frequency PCB levert ongeëvenaarde prestaties in verschillende aspecten.een naadloze signaaloverdracht met minimale storingenMet een lager invoegverlies garandeert het een verbeterde signaalintegriteit, waarbij de integriteit van de verzonden signalen wordt gehandhaafd.een betrouwbare werking mogelijk te maken en het risico op degradatie van het signaal als gevolg van temperatuurschommelingen te verminderen;.

PCB-stapeling en constructie Details:

Deze PCB heeft een tweelaagse stijve PCB-constructie. De koper_laag_1, met een dikte van 35 μm, vergemakkelijkt een efficiënte signaalgeleiding. De RT/duroïde 6035HTC-laag, met een afmeting van 0,508 mm (20 mil), heeft een afmeting van 0,05 mm.zorgt voor optimale elektrische eigenschappen voor superieure prestatiesTen slotte levert de koperschaal, ook 35 μm dik, een consistente signaalprestatie over het hele PCB.

Specificaties:

- Afmetingen van het bord: 72,66 mm x 83,2 mm, waardoor compactheid en flexibiliteit worden gewaarborgd.
- Minimum Trace/Space: 5/6 mils voor ingewikkelde circuits.
- Minimale gatgrootte: 0,4 mm voor een nauwkeurige plaatsing van de onderdelen.
- Afgeronde platendikte: 0,6 mm, wat een evenwicht schept tussen duurzaamheid en compactheid.
- Afgerond Cu-gewicht: 1 oz (1,4 mil) buitenste lagen, die een betrouwbare signaalgeleiding garanderen.
- Via de dikte van de bekleding: 20 μm voor een efficiënte verbinding.
- Oppervlakte afwerking: onderdompeling goud, met uitstekende geleidbaarheid en corrosiebestendigheid.
- Top Silkscreen: wit, waardoor de onderdelen duidelijk kunnen worden geïdentificeerd.
Nee, voor een schone en minimalistische uitstraling.
- Top Solder Mask: Groen, zorgt voor effectief solderen en bescherming.
Nee, flexibiliteit voor aanpassing.
- 100% Elektrische test vóór verzending, om de kwaliteit te garanderen.

Aanvullende informatie:

- Componenten: 24, die veelzijdigheid bieden voor verschillende toepassingen.
- Totaal Pads: 74, met voldoende connectiviteitsopties.
- Through Hole Pads: 45, waardoor veilige en stabiele montage van componenten mogelijk is.
- Top SMT Pads: 29, die een efficiënte integratie van de oppervlakte-montage-technologie mogelijk maken.
- Onderste SMT-pads: 0, die flexibiliteit bieden voor verschillende assemblageconfiguraties.
- Via's: 45, die zorgen voor efficiënte signaalrouting en -verbinding.
- Netwerken: 3, die het circuitontwerp en de optimalisatie vereenvoudigen.

Normen en beschikbaarheid:

- De illustratie is geleverd: Gerber RS-274-X, voor compatibiliteit en gebruiksgemak.
- Accepteerde norm: IPC-Klasse 2, die een hoge kwaliteit van de productie garandeert.
- Beschikbaarheid: Wereldwijd, zodat klanten wereldwijd toegang hebben.

Toepassingen:

De RT/duroïde 6035HTC High Frequency PCB heeft een breed scala aan toepassingen, waaronder:


- RF- en microgolfversterkers met een hoog vermogen die een betrouwbare en efficiënte signaalversterking garanderen.
- Versterkers, koppelers, filters, combinatoren en vermogensafdelers, die een naadloze integratie in verschillende systemen mogelijk maken.

Verhoog uw krachtige RF en microwave toepassingen naar nieuwe hoogten met de RT/duroid 6035HTC High Frequency PCB.en ongeëvenaarde betrouwbaarheid die alle verwachtingen overtreftNeem vandaag actie om een buitengewoon rijk van mogelijkheden te ontsluiten.
