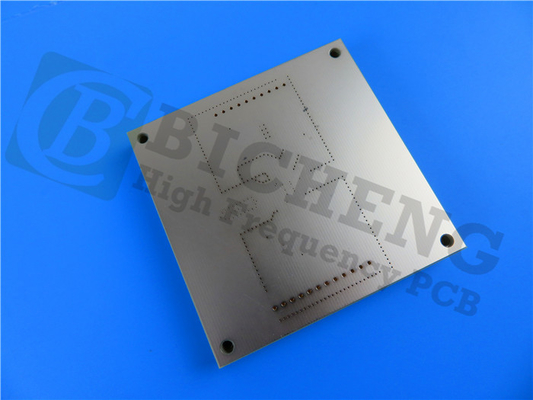

RO3006 Kopercoating Immersion Gold RF PCB Board 2-laag 50mil 1OZ

Met onze nieuw geleverde PCB met de geavanceerde Rogers RO3006 laminaat.Dit met keramiek gevulde PTFE-composite zorgt voor betrouwbare prestaties in een breed scala van toepassingenMet een stabiele dielektrische constante (Dk) bij verschillende temperaturen wordt de stapwijziging in Dk die vaak bij PTFE-glasmaterialen bij kamertemperatuur voorkomt, geëlimineerd.

Belangrijkste kenmerken:

Rogers RO3006 met keramiek gevulde PTFE-composites
Dielectrische constante van 6,15+/- 0,15 bij 10 GHz/23°C
Dissipatiefactor 0,002 bij 10 GHz/23°C
Td> 500°C
Thermische geleidbaarheid van 0,79 W/mK
Vochtopname van 0,02%
Coëfficiënt van thermische uitbreiding (-55-288 °C): X-as 17 ppm/°C, Y-as 17 ppm/°C, Z-as 24 ppm/°C

Voordelen:

Eenvormige mechanische eigenschappen voor een reeks dielectrische constanten:
Ideaal voor meerlagige platen met verschillende dielectrische constanten
Geschikt voor gebruik met epoxyglas met meerlaagse hybride platen
Een laag uitbreidingscoëfficiënt in het vlak (gelijkwaardig koper):
Dit maakt het mogelijk om betrouwbaarder op het oppervlak gemonteerde assemblages
Ideaal voor temperatuurgevoelige toepassingen
Uitstekende dimensionale stabiliteit
Volumeproductieproces:
Economische prijsstelling van laminaat


PCB Stackup:

2-laag rigide PCB's
Copper_layer_1: 35 μm

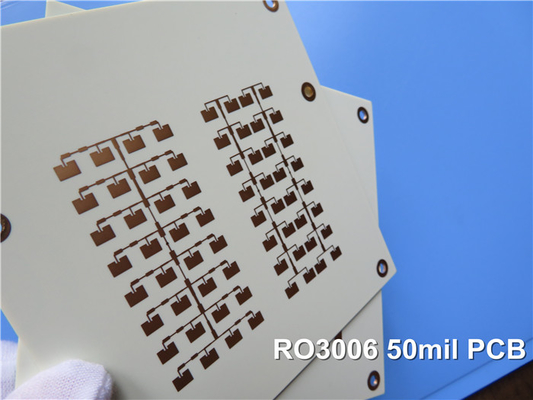

Rogers RO3006 Substraat: 50 mil (1,27 mm)
Copper_layer_2: 35 μm

PCB-constructie:

Deze PCB heeft een compacte afmeting van 55 mm x 47 mm, waardoor het geschikt is voor ruimtebeperkte toepassingen.een nauwkeurige routing van signalen en een efficiënt gebruik van de ruimte aan boord mogelijk makenDe minimumgrootte van het gat is 0,3 mm, waardoor kleine onderdelen kunnen worden geïnstalleerd en de montage gemakkelijk kan worden verricht.

Het bord bevat geen blinde vias, waardoor het productieproces vereenvoudigd en de kosten worden verlaagd..De buitenste lagen hebben een kopergewicht van 1 oz (1,4 mil), waardoor voldoende geleidbaarheid is voor signaaloverdracht en stroomverdeling.het waarborgen van betrouwbare verbindingen tussen de verschillende lagen van het PCB.

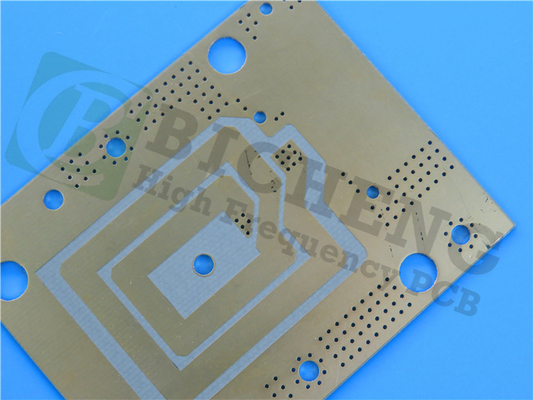

De oppervlakte van dit PCB is onderdompelingsgoud, dat uitstekende corrosiebestendigheid en soldeerbaarheid biedt, waardoor een robuuste prestatie in verschillende omgevingen wordt gewaarborgd.Het bovenste zijdebeeld is in het wit gepresenteerd, voorzien van een duidelijke en leesbare etikettering van de onderdelen voor een gemakkelijke montage en identificatie.het productieproces vereenvoudigen en de kosten verlagen.

Voor verzending ondergaat elk PCB een 100% elektrische test om de functionaliteit en prestaties ervan te garanderen.Dit uitgebreide testproces garandeert dat het PCB voldoet aan de vereiste specificaties en functies zoals bedoeld.

PCB-statistieken

Deze PCB bestaat uit 16 componenten, die het mogelijk maken complexe elektronische schakelingen te maken.die als aansluitpunten voor componenten dienen en de overdracht van elektrische signalen mogelijk makenOnder deze pads zijn 29 gewijd aan door-gat componenten, terwijl 17 zijn ontworpen voor oppervlakte-montage technologie (SMT) componenten aan de bovenkant van het bord.Er zijn geen SMT pads aan de onderkant van het PCB.

Het bord bestaat uit 41 via's, die verbindingen tussen verschillende lagen mogelijk maken en de stroom van signalen en stroom vergemakkelijken.met een vermogen van meer dan 50 W,.

Het voor dit PCB gebruikte afbeeldingsformaat is Gerber RS-274-X, een in de industrie algemeen aanvaarde standaard voor PCB-productie.Het zorgt voor compatibiliteit met verschillende fabricageprocessen en maakt een nauwkeurige reproductie van het ontwerp mogelijk.

Dit PCB voldoet aan de IPC-klasse-2-norm, die specifieke kwaliteits- en prestatiecriteria voor PCB's voor algemene elektronische producten vaststelt.Deze naleving van een erkende industriestandaard zorgt ervoor dat het PCB voldoet aan de vereiste niveaus van betrouwbaarheid en prestaties.

De beschikbaarheid van dit PCB is niet beperkt tot een specifieke regio of markt. Het is wereldwijd toegankelijk, waardoor klanten van verschillende locaties kunnen profiteren van de functies en toepassingen ervan.

Een aantal typische toepassingen:

Automobiele radartoepassingen
Global positioneringsatellietantennen
Cellulaire telecommunicatiesystemen: vermogenversterkers en antennes
met een vermogen van niet meer dan 50 W
Satellieten voor rechtstreekse uitzending
Datalink op kabelsystemen
Afstandsmeterlezers
Elektrische achtervliegtuigen

Ervaar de betrouwbaarheid en prestaties van onze wereldwijd verkrijgbare PCB's met Rogers RO3006 laminaat.Dit PCB zorgt voor uitzonderlijke elektrische en mechanische stabiliteit in veeleisende omgevingen.Vertrouw op zijn uniforme mechanische eigenschappen, lage uitbreidingscoëfficiënt in het vlak en kosteneffectieve productieprocessen voor uw volgende project.
