Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | RF-60TC | PCB-grootte: | 54.19 mm x 34.47 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Afwerking van het oppervlak: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 0.3 mm |
| Markeren: | 1OZ Onderdompeling van goud printplaat,RF-60TC onderdompeling gouden printplaat,5mil onderdompeling goud printplaat |
||

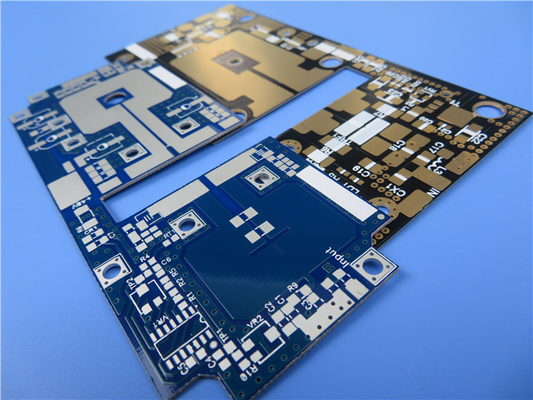

Inleiding van het geavanceerde hoogfrequente PCB voor stroom- en antenna-toepassingen - RF-60TC PCB.RF-60TC is een geavanceerd hoogfrequentie materiaal ontworpen om te voldoen aan de eisen van de high-power RF en microgolf toepassingenDit thermisch geleidende, met keramiek gevulde, glasversterkte PTFE-laminaat biedt uitzonderlijke prestaties voor toepassingen waarbij lagere werktemperaturen, verbeterde winst,en efficiëntie in miniaturiseerde antenne ontwerpenRF-60TC stelt een nieuwe standaard op de 6,15 DK markt door uitstekende dielectrische warmteafvoer en opmerkelijk lage dielectrische verliezen te bieden.
Belangrijkste kenmerken van RF-60TC:
1Glasversterkte PTFE-keramische composieten:
RF-60TC bevat geavanceerde glasversterkte PTFE-keramische composieten, die een superieure prestatie en betrouwbaarheid garanderen in krachtige toepassingen.
2Precieze dielectrische constante (Dk) van 6,15 bij 10 GHz:
Met een stabiele Dk van 6,15 bij 10 GHz garandeert RF-60TC een consistente elektrische prestatie over een breed scala aan frequenties, waardoor nauwkeurige signaalverspreiding mogelijk is.
3. lage verdrijvingsfactor:
RF-60TC beschikt over een lage dissipatiefactor van 0,002 bij 10 GHz en 23 °C, waardoor een efficiënte stroomoverdracht mogelijk is en tegelijkertijd energieverlies wordt geminimaliseerd.
4. Thermische coëfficiënt van Dk:
Het materiaal vertoont een thermische coëfficiënt van Dk van -3,58 ppm/°C in een temperatuurbereik van -50°C tot 150°C, waardoor zelfs onder verschillende thermische omstandigheden stabiele elektrische eigenschappen worden gewaarborgd.
5Uitstekende warmtegeleiding:
RF-60TC biedt hoge thermische geleidingsvermogen waarden, waardoor een verbeterde warmteoverdracht en een extra ontwerpmarge.Het verlengt de levensduur van de actieve componenten en verbetert de betrouwbaarheid op lange termijnDe thermische geleidingsvermogen is 0,9 W/M*K (onbekleed), 1,0 W/M*K (0,5 oz koper) en 1,05 W/M*K (1 oz koper).
6. lage vochtopname:
Met een vochtabsorptie van slechts 0,03%, behoudt RF-60TC zijn elektrische en mechanische eigenschappen, waardoor een consistente prestatie in de loop van de tijd wordt gewaarborgd.
7Dimensionele stabiliteit en CTE:
RF-60TC heeft een lage coëfficiënt van thermische uitbreiding (CTE) met een X- en Y-aswaarde van 9,9 ppm/°C en een Z-aswaarde van 40 ppm/°C.Deze uitstekende dimensionale stabiliteit maakt de constructie van hoog laaggetal multilayer PCB's met verbeterde geplatte door gat betrouwbaarheid mogelijk.
| RF-60TC Typische waarden | |||||
| Vastgoed | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (gewijzigd) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (gewijzigd) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - Drie.581 | ppm/°C | - Drie.581 | |
| Dielectrische afbraak | IPC-650 2.5.6 | kV | 55 | kV | 55 |
| Dielectrische sterkte | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Arcweerstand | IPC-650 2.5.1 | - Een seconde. | > 180 | - Een seconde. | > 180 |
| Vochtopname | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Flexurale sterkte (MD) | IPC-650 2.4.4 | PSI | 10,000 | N/mm2 | 69 |
| Flexurale sterkte (CD) | IPC-650 2.4.4 | PSI | 9,000 | N/mm2 | 62 |
| Treksterkte (MD) | IPC-650 2.4.19 | PSI | 9,000 | N/mm2 | 62 |
| Treksterkte (CD) | IPC-650 2.4.19 | PSI | 7,000 | N/mm2 | 48 |
| Young's Modulus (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | KPSI | 721 | N/mm2 | 4971 |
| Poisson's ratio (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| Peelingsterkte (1 oz ED) | IPC-650 2.4.8 | Lbs/in | 8 | N/mm | 1.43 |
| Thermische geleidbaarheid (niet bekleed) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| Thermische geleidbaarheid (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Thermische geleidbaarheid (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| Dimensionale stabiliteit (MD) | IPC-650 2.4.39 Sec. 5.4 (Na het bakken) | mils/in | 0.01 | mm/M | 0.01 |
| Dimensionele stabiliteit (CD) | IPC-650 2.4.39 Sec. 5.4 (Na het bakken) | mils/in | 0.69 | mm/M | 0.69 |
| Dimensionale stabiliteit (MD) | IPC-650 2.4.39 Sec. 5.5 (thermische spanning) | mils/in | 0.06 | mm/M | 0.06 |
| Dimensionele stabiliteit (CD) | IPC-650 2.4.39 Sec. 5.5 (thermische spanning) | mils/in | 0.8 | mm/M | 0.8 |
| Oppervlakteweerstand | IPC-650 2.5.17.1 (na vochtigheid) | Moehm. | 1.0 x 108 | Moehm. | 1.0 x 108 |
| Volumeweerstand | IPC-650 2.5.17.1 (na vochtigheid) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| CTE (X- en Y-as) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (Z-as) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| Dichtheid (specifieke zwaartekracht) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Specifieke warmte | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% Wt. Verlies) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% Wt. Verlies) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Brandbaarheidsklasse | UL 94 | V-0 | V-0 | ||
Voordelen van RF-60TC:
- Verbeterde verlies tangent voor betere signaal integriteit.
- Hoge thermische geleidbaarheid voor efficiënte warmteafvoer.
- Verbeterde dimensionale stabiliteit voor betrouwbare prestaties.
- een lage CTE van 40 ppm/°C op de Z-as voor een verminderde belasting van de componenten.
- Uitstekende hechting aan metaal voor veilige verbindingen.
- Stabiel Dk over frequentie en temperatuur voor een consistente prestatie.
- Lage vochtopname voor langdurige betrouwbaarheid.
PCB-constructie:
De RF-60TC-substraat heeft een dikte van 0,127 mm (5 mils), waardoor de gewenste elektrische eigenschappen worden bereikt.De afmetingen zijn 54..19 mm x 34.47 mm (1 PCS) met een tolerantie van +/- 0.15 mm, waardoor de precieze afmetingen voor uw specifieke behoeften worden gewaarborgd.de betrouwbaarheid en naleving van de kwaliteitsnormen ervan te waarborgen.
| PCB materiaal: | op basis van PTFE gevulde glasvezel van keramiek |
| Aanduiding: | RF-60TC |
| Dielectrische constante: | 6.15 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm) |
| PCB-dikte: | 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
PCB-statistieken
Deze RF-PCB bestaat uit 14 componenten en in totaal 32 pads, waaronder 21 door-gat pads en 11 bovenste SMT-pads.
Kunstwerken en kwaliteitsnormen:
RF-60TC-PCB's zijn compatibel met Gerber RS-274-X-afbeeldingsbestanden en zijn vervaardigd om aan de IPC-klasse-2-kwaliteitsnorm te voldoen, wat betrouwbaarheid en consistente prestaties garandeert.Ze zijn wereldwijd verkrijgbaar, waardoor ingenieurs en fabrikanten uit alle regio's kunnen profiteren van hun uitzonderlijke kwaliteit.
Typische toepassingen van RF-60TC:
Ervaar de uitzonderlijke prestaties en betrouwbaarheid van RF-60TC in uw krachtige versterkers, miniaturiseerde antennes, GPS-apparaten, filters, koppels, verdelers en satellieten.Bestel vandaag nog RF-60TC PCB's en breng uw ontwerpen naar nieuwe hoogten van efficiëntie en prestaties.
