Versatile Laser Cut SMT Stencil 0.12mm Folie voor Profiel Laser Cut 584mm x 584mm 23" x 23

Versatile Laser Cut SMT Stencil 0.12mm Folie voor Profiel Laser Cut 584mm x 584mm 23" x 23

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Afmetingen van het frame::
584 mm x 584 mm (23" x 23")
Openingsgrootte::
0201, 0402, 0603
Dikte van roestvrij staal:
0.12mm
Profiel:
Laserbesnoeiing
Markeren:

0.12mm laser gesneden SMT stencil

,

Versatile laser gesneden SMT stencil

,

584mm laser gesneden SMT stencil

Productbeschrijving

Met de High-Quality SMT Stencil is het een betrouwbaar en onmisbaar gereedschap dat is ontworpen voor de assemblage van elektronische printplaten.Met zijn precieze lasersnijde openingen en duurzame constructie van roestvrij staal, onze SMT-stensil zorgt voor nauwkeurige en efficiënte soldeerpasta-afzetting op PCB-pads, waardoor de naadloze plaatsing van oppervlakte-montagecomponenten wordt vergemakkelijkt.Laten we de kenmerken en voordelen van onze SMT stensil in detail te verkennen.



Kenmerken die onze SMT Stencil onderscheiden:

1Precieze lasersnijbouw:
Onze SMT stensil is zorgvuldig vervaardigd met behulp van state-of-the-art laser-snij technologie.het garanderen van nauwkeurige en nauwkeurige openingen voor optimale soldeerpasta-toepassing.



2Versatile grootte opties:
Kies uit een reeks van roestvrijstalen folie diktes, variërend van 0,05 mm tot 0,4 mm, om aan uw specifieke behoeften te voldoen.Onze stencils zijn verkrijgbaar in maten variërend van 300mm x 300mm tot 736mm x 736mm, waardoor compatibiliteit met verschillende PCB-afmetingen mogelijk is.



3. Naleving van IPC-normen:
We voldoen aan de IPC 7525A standaard voor de fabricage van onze SMT stencils.het waarborgen van betrouwbaarheid en consistentie.



4- Gepaste vertrouwensmerken:
Onze SMT-schablonen zijn voorzien van half gesneden vertrouwensmerken aan de achterzijde, waardoor ze compatibel zijn met SMT-machines en een nauwkeurige uitlijning tijdens het assemblageproces vergemakkelijken.



5Beveiligde verpakking:
Voor een gemakkelijke verzending worden onze stencils zorgvuldig verpakt in KK-kartonnen (hardcard).

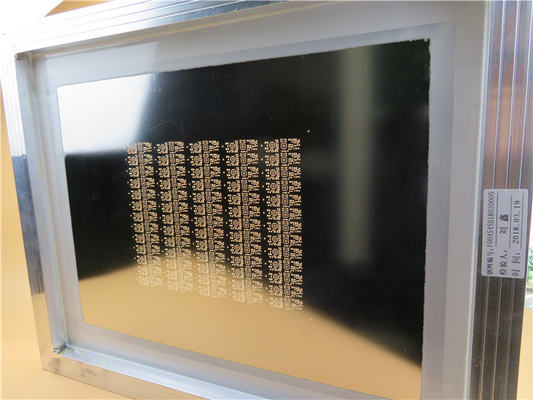

Versatile Laser Cut SMT Stencil 0.12mm Folie voor Profiel Laser Cut 584mm x 584mm 23" x 23 0



Opties voor de grootte van het aluminiumframe:

De keuze van de grootte van het aluminium frame is afhankelijk van uw drukmachine.
- Volledig automatische drukmachines: 736 × 736 mm, 584 × 584 mm, 550 × 650 mm en 550 × 600 mm.
- Halfautomatische drukmachines: 370 mm × 470 mm en 420 mm × 520 mm.



Constructiedetails van onze SMT Stencil:

- Frame afmetingen: 584mm x 584mm (23" x 23")
- Openingsgroottes: 0201, 0402, 0603
- Dikte van de folie: 0,12 mm
- Design van de plaat
- Profiel: laser gesneden
- 0603 pads krimpen met 10%
- Fiduciaal merk: half gegraveerd op de achterzijde



Stencil Statistieken:

- Componenten: 78
- Totaal pads: 156
- 0201 Pads: 48
- 0402 Pads: 52
- 0603 Pads: 56
- Design van het plaatje: 26

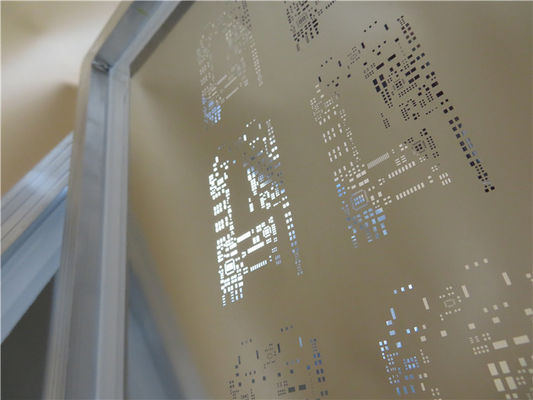

Versatile Laser Cut SMT Stencil 0.12mm Folie voor Profiel Laser Cut 584mm x 584mm 23" x 23 1



Kunstwerken en kwaliteitsnormen:

Deze SMT-stensil is compatibel met Gerber RS-274-X artwork bestanden, waardoor naadloze integratie in uw productieproces mogelijk is.het garanderen van een betrouwbare en consistente prestatie van de stensels.



Wereldwijd beschikbaar:

De SMT-stensil is wereldwijd verkrijgbaar, waardoor ingenieurs en fabrikanten uit alle regio's kunnen profiteren van de uitzonderlijke kwaliteit en prestaties.



Typische toepassingen:

De SMT-stensil is geschikt voor een breed scala aan SMD-pakketten, waaronder PLCC, QFP, SOP, SOJ, SOT23, SOT89, SOT143, SOT252, BGA, QFN en Flip Chip.onze stensil zal u helpen om nauwkeurige soldeerpasta toepassing te bereiken en stroomlijnen uw assemblage proces.



Verbeter uw PCB-assemblageproces met onze SMT Stencil:

Ervaar de precisie en het gemak van onze hoogwaardige SMT stensil.onze stensil is de ideale keuze voor het bereiken van betrouwbare en efficiënte soldeerpasta toepassing.



Versatile Laser Cut SMT Stencil 0.12mm Folie voor Profiel Laser Cut 584mm x 584mm 23" x 23 2
