31 mil hoogwaardige TLX-8 dubbelzijdige PCB met onderdompeling goud

31 mil hoogwaardige TLX-8 dubbelzijdige PCB met onderdompeling goud

MOQ: 1 PCS
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
TLX-8
Dikte:
31 miljoen
Afwerking van het oppervlak:
Onderdompelingsgoud
Kopergewicht:
1 oz
Markeren:

Onderdompelinggoud dubbelzijdig PCB

,

31 ml dubbelzijdig PCB

,

TLX-8 Double-sided PCB

Productbeschrijving

TLX-8 is een uitzonderlijk PTFE glasvezel gelamineerd PCB ontworpen om betrouwbaarheid en veelzijdigheid te bieden in verschillende RF toepassingen.Geconstrueerd met een breed scala aan beschikbare diktes en koperen bekleding optiesDe TLX-8 biedt uitstekende mechanische versterking en is uitstekend in moeilijke omgevingen.of het onderhouden van stralingsweerstand in de ruimte, TLX-8 levert uitzonderlijke prestaties.



TLX-8 biedt een aantal belangrijke voordelen: ten eerste zorgt het voor superieure waarden van passieve intermodulatie (PIM), gemeten onder -160 dBc*,die uitzonderlijke signaalintegrititeit garandeert en signaalinterferentie tot een minimum beperktTen tweede vertoont TLX-8 een uitstekende mechanische sterkte en thermische stabiliteit, waardoor het ideaal is voor toepassingen onder harde omstandigheden.De lage en stabiele dielektrische constante garandeert een betrouwbare signaaloverdracht en een optimale impedantieregeling voor hoge frequentieprestaties.



Een van de opmerkelijke kenmerken van TLX-8 is de dimensionale stabiliteit, waardoor het zelfs in veeleisende omgevingen een precieze en betrouwbare circuitprestatie kan behouden.TLX-8 heeft lage vochtopname eigenschappen, waardoor de betrouwbaarheid wordt verbeterd en het geschikt wordt gemaakt voor toepassingen die worden blootgesteld aan vochtige omstandigheden.De nauwgezet gecontroleerde dielektrische constante van TLX-8 zorgt voor een consistente prestatie en voorspelbare elektrische kenmerkenBovendien zorgt de lage Dissipatiefactor (DF) voor een minimaal signaalverlies, waardoor efficiënte transmissie van hoogfrequente signalen mogelijk is.



TLX-8 Typische waarden
Vastgoed Testmethode Eenheid Waarde Eenheid Waarde
DK @10 GHz IPC-650 2.5.5.3   2.55   2.55
Df @1,9 GHz IPC-650 2.5.5.5.1   0.0012   0.0012
Df @10 GHz IPC-650 2.5.5.5.1   0.0017   0.0017
Dielectrische afbraak IPC-650 2.5.6 kV > 45 kV > 45
Vochtopname IPC-650 2.6.2.1 % 0.02 % 0.02
Flexurale sterkte (MD) ASTM D 709 PSI 28,900 N/mm2
Flexurale sterkte (CD) ASTM D 709 PSI 20,600 N/mm2
Tensile sterkte (MD) ASTM D 902 PSI 35,600 N/mm2
Tensile sterkte (CD) ASTM D 902 PSI 27,500 N/mm2
Verlenging bij breuk (MD) ASTM D 902 % 3.94 % 3.94
Verlenging bij breuk (CD) ASTM D 902 % 3.92 % 3.92
Young's Modulus (MD) ASTM D 902 KPSI 980 N/mm2
Young's Modulus (CD) ASTM D 902 KPSI 1,200 N/mm2
Young's Modulus (MD) ASTM D 3039 KPSI 1,630 N/mm2
Poisson's ratio ASTM D 3039   0.135 N/mm
Schilfsterkte ((1 oz. ed) IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) IBS/lineaire inch 15 N/mm
Vervaardiging uit de Unie IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) IBS/lineaire inch 17 N/mm
Peelsterkte ((1⁄2 oz.ed) IPC-650 2.4.8.3 ((Verhoogde temperatuur.) IBS/lineaire inch 14 N/mm
Peelsterkte ((1⁄2 oz.ed) IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) IBS/lineaire inch 11 N/mm
Schilfsterkte ((1 oz. gewalst) IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) IBS/lineaire inch 13 N/mm 2.1
Warmtegeleidbaarheid ASTM F433/ASTM 1530-06 W/M*K 0.19 W/M*K 0.19
Dimensionele stabiliteit (MD) IPC-650 2.4.39 sec.5.5 ((Na het bakken.) mils/in. 0.06 mm/M
Dimensionale stabiliteit (CD) IPC-650 2.4.39 sec.5.4 ((Na Bakken.) mils/in. 0.08 mm/M
Dimensionele stabiliteit (MD) IPC-650 2.4.39 sec.5.5 ((Thermische spanning.) mils/in. 0.09 mm/M
Dimensionale stabiliteit (CD) IPC-650 2.4.39 sec.5.5 ((Thermische spanning.) mils/in. 0.1 mm/M
Oppervlakteweerstand IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.) Moehm. 6.605 x 108 Moehm. 6.605 x 108
Oppervlakteweerstand IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.) Moehm. 3.550 x 106 Moehm. 3.550 x 106
Volumeweerstand IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.) Mohm/cm 1.110 x 1010 Mohm/cm 1.110 x 1010
Volumeweerstand IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.) Mohm/cm 1.046 x 1010 Mohm/cm 1.046 x 1010
CTE ((X-as)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 21 ppm/°C 21
CTE ((Y-as)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 23 ppm/°C 23
CTE ((Z-as)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 215 ppm/°C 215
Dichtheid ((Specific Gravity) ASTM D 792 g/cm3 2.25 g/cm3 2.25
Td(2% gewichtsverlies) IPC-650 2.4.24.6 ((TGA) °C 535 °C
Td(5% gewichtsverlies) IPC-650 2.4.24.6 ((TGA) °C 553 °C
Brandbaarheidsklasse UL-94   V-0   V-0

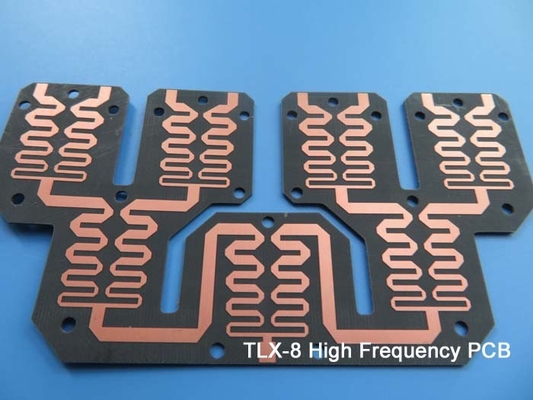

31 mil hoogwaardige TLX-8 dubbelzijdige PCB met onderdompeling goud 0



Wat de veiligheid betreft, voldoet TLX-8 aan de UL 94 V0-classificatie, waardoor een hoge brandwerendheid in kritieke toepassingen wordt gewaarborgd.optimale prestaties en een gemakkelijke integratie biedenDe elektrische eigenschappen van TLX-8 omvatten een dielectrische constante van 2,55 ± 0,04 bij 10 GHz en een dissipatiefactor van 0,0018 bij 10 GHz.De dimensionale stabiliteit en coëfficiënt van thermische uitbreiding (CTE) van TLX-8 liggen binnen aanvaardbare grenzen voor betrouwbare prestaties.



Deze RF-PCB is gebouwd als 2-laag rigide boards met een kopergewicht van 1 oz (1,4 mil) op de buitenste lagen.De minimale trace/space is 6/5 milsDe PCB's worden grondig getest, inclusief een 100% elektrische test vóór verzending, om hun kwaliteit en betrouwbaarheid te waarborgen.



TLX-8-PCB's zijn geschikt voor een breed scala aan toepassingen, zoals radarsystemen, mobiele communicatie, microgolftestapparatuur en microgolftransmissieapparaten.Of u betrouwbare circuits voor deze toepassingen nodig of vereisen uitzonderlijke prestaties in uitdagende RF-omgevingen, TLX-8 PCB's bieden de betrouwbaarheid en prestaties die je nodig hebt.
