Ik introduceer het hoogfrequente PCB dat gemaakt is van Rogers RT/duroid 6006 PCB,een geavanceerde oplossing voor elektronische en microgolfcircuittoepassingen die een hoge dielectrische constante vereisenDit PCB is ontworpen met keramische PTFE-composites en biedt uitzonderlijke kenmerken en betrouwbaarheid, waardoor de grootte van het circuit wordt verminderd en herhaalbare prestaties worden geleverd.
De Rogers RT/duroid 6006-laminaten zijn keramische PTFE-composites die zijn ontworpen voor elektronische en microgolfcircuits die een hoge dielectrische constante vereisen.Ze zorgen voor hoge dielectrische constanten (Dk) om de grootte van het circuit te verminderenDeze materialen hebben een laag verlies, ideaal voor het werken in de X-band of lager.
Belangrijkste kenmerken:
- Rogers RT/duroïde 6006 keramisch-PTFE-composites
- dielectrische constante (Dk) van 6,15 +/- 0,15 bij 10 GHz/23°C
- lage dissipatiefactor van 0,0027 bij 10 GHz/23°C
- Hoge thermische stabiliteit bij Td > 500 °C
- lage vochtopname van 0,05%
- Consistente thermische expansiecoëfficiënt (CTE): X-as - 47 ppm/°C, Y-as - 34 ppm/°C, Z-as - 117 ppm/°C
- bekleed met standaard- en omgekeerd behandelde elektrodepositie van koperen folie
De PCB-stack-up bestaat uit een tweelaags rigide PCB-configuratie met koperlagen aan beide zijden.Het RT/duroïde 6006 substraat is 1Deze constructie zorgt voor een betrouwbare en efficiënte werking van het circuit.
| NT1 vervuiling RT vervuiling |
| Vastgoed |
NT1 verpakking |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
6.15±0.15 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
6.45 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0027 |
Z. |
|
10 GHz/A |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
-410 |
Z. |
ppm/°C |
-50°C-170°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
7 x 107 |
|
Mohm.cm |
Een |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
2 x 107 |
|
Moehm. |
Een |
IPC 2.5.17.1 |
| Trekkende eigenschappen |
ASTM D638 (0,1/min. depressie) |
| Young's Modulus |
627(91) 517(75) |
X Y |
MPa ((kpsi) |
Een |
| De ultieme stress |
20(2.8) 17(2.5) |
X Y |
MPa ((kpsi) |
Een |
| De ultieme spanning |
12 tot 13 4 tot 6 |
X Y |
% |
Een |
| Compressieve eigenschappen |
|
ASTM D695 (0,05/min. verstelpercentage) |
| Young's Modulus |
1069 (115) |
Z. |
MPa ((kpsi) |
Een |
| De ultieme stress |
54(7.9) |
Z. |
MPa ((kpsi) |
Een |
| De ultieme spanning |
33 |
Z. |
% |
|
| Flexurale module |
2634 (382) 1951 (283) |
X |
MPa ((kpsi) |
Een |
ASTM D790 |
| De ultieme stress |
38 (5.5) |
X Y |
MPa ((kpsi) |
Een |
| Vervorming onder belasting |
0.33 2.1 |
Z Z |
% |
24 uur/50°C/7MPa 24 uur/150°C/7MPa |
ASTM D261 |
| Vochtopname |
0.05 |
|
% |
D48/50°C 0,050" ((1,27 mm) dik |
IPC-TM-650 2.6.2.1 |
| Warmtegeleidbaarheid |
0.49 |
|
W/m/k |
80°C |
ASTM C518 |
| Coëfficiënt van thermische uitbreiding |
47
34
117 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D3850 |
| Dichtheid |
2.7 |
|
g/cm3 |
|
ASTM D792 |
| Specifieke warmte |
0.97(0.231) |
|
j/g/k
(BTU/ib/OF) |
|
Berekeningen |
| Koperen schil |
14.3 (2.5) |
|
pli (N/mm) |
na soldeervloeiing |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|

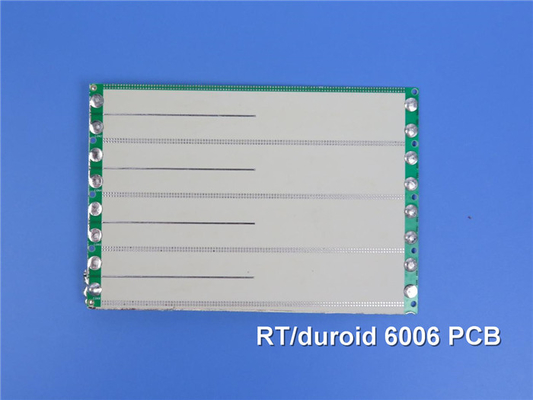

De PCB-constructiedetails omvatten een afmeting van 197 mm x 154 mm, verkrijgbaar in twee soorten, met een tolerantie van +/- 0,15 mm.De minimale trace/ruimte maakt precieze ontwerpen mogelijk met een minimum van 6/5 milDe PCB kan onderdelen met een minimale gaatjesgrootte van 0,3 mm bevatten. Het maakt geen gebruik van blinde vias, waardoor het productieproces vereenvoudigd wordt.duurzaamheid biedenDe buitenste lagen zijn voorzien van een koperen gewicht van 1 oz (1,4 mils) voor een optimale geleidbaarheid.De oppervlakte is bekleed met onderdompelingsgoud voor uitstekende geleidbaarheid en beschermingDe bovenste zijde van de soldeermasker is met zwarte inkt gemarkeerd voor een duidelijke identificatie van de onderdelen, terwijl de onderste zijde geen zijde van de soldeermasker heeft.Verbetering van het solderen en deElke PCB ondergaat vóór verzending een uitgebreide 100% elektrische test om de kwaliteit te waarborgen.
De PCB-statistieken tonen zijn mogelijkheden, met de mogelijkheid tot 19 componenten en in totaal 72 pads te bevatten, waardoor een efficiënte verbinding en integratie mogelijk is.37 zijn gewijd aan doorgatcomponentenDe bovenkant is voorzien van 35 pads voor oppervlakte-montage-technologie (SMT) voor een efficiënte montage, terwijl de onderkant geen SMT-pads heeft.het vergemakkelijken van efficiënte signaalrouting en onderlinge verbinding tussen lagenHet ondersteunt 5 netwerken voor georganiseerde en geoptimaliseerde signaalstroom binnen de circuits.
De Rogers RT/duroid 6006 PCB is wereldwijd verkrijgbaar en voldoet aan de aanvaarde standaard van IPC-Klasse 2.versterkers van het vermogen, systemen voor het vermijden van botsingen met vliegtuigen en grondradarwaarschuwingssystemen.
Ervaar de uitstekende prestaties en betrouwbaarheid van de Rogers RT/duroid 6006 PCB, ontworpen om het volledige potentieel van uw hoogfrequente ontwerpen te ontgrendelen.
