| Hoog licht: | Blauw soldermask RO3035 RF PCB,20mil RO3035 RF PCB,Dubbelzijdig RO3035 RF PCB |
||
|---|---|---|---|

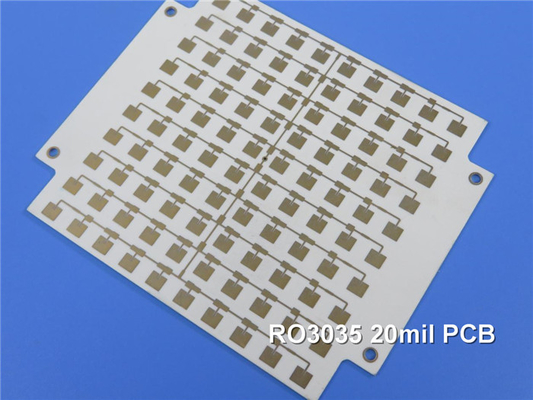

We presenteren onze nieuw geleverde PCB gebaseerd op Rogers' RO3035 laminaat, een ceramisch gevulde, PTFE-gebaseerde hoogfrequente circuit materiaal.Deze laminaten maken deel uit van de RO3000-serie en zijn speciaal ontwikkeld om aan de eisen van 5G te voldoen.Met zijn uitzonderlijke kenmerken en voordelen is dit PCB een ideale keuze voor verschillende geavanceerde technologieën.
Belangrijkste kenmerken:
Rogers RO3035 Ceramic-Filed PTFE Composites: Dit PCB maakt gebruik van hoogwaardige RO3035-laminaat, bekend om hun uitstekende mechanische eigenschappen en hoge frequentieprestaties.Deze met keramiek gevulde PTFE-composites zorgen voor een betrouwbare signaaloverdracht en stabiliteit in ontwerpen van meerlagige platen.
Het RO3035-materiaal heeft een dielectrische constante (Dk) van 3,5+/- 0,05 bij 10 GHz/23°C, waardoor het signaal nauwkeurig blijft.0015 bij 10 GHz/23°CDeze eigenschappen maken het zeer geschikt voor hoogfrequente toepassingen tot 30-40 GHz.
Thermische stabiliteit en betrouwbaarheid van de afmetingen: RO3035-substraat biedt een thermische ontbindingstemperatuur (Td) van meer dan 500 °C, waardoor uitstekende thermische stabiliteit wordt gewaarborgd.Het heeft ook een lage coëfficiënt van thermische uitbreiding (CTE) in het bereik van -55 tot 288 °C (X-as): 17 ppm/°C, Y-as: 17 ppm/°C, Z-as: 24 ppm/°C), waardoor de dimensie stabiel en betrouwbaar is.
| RO3035 Typische waarde | |||||
| Vastgoed | RO3035 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.50±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.6 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0015 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -45 | Z. | ppm/°C | 10 GHz -50°Ctot 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.11 0.11 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 107 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
| Vochtopname | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke warmte | j/g/k | Berekeningen | |||
| Warmtegeleidbaarheid | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| Coëfficiënt van thermische uitbreiding (-55 tot en met 288°C) |
17 17 24 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| Dichtheid | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 10.2 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Voordelen voor ontwerpen van meerlagig bord:De uniforme mechanische eigenschappen van het PCB in een reeks dielectrische constanten maken het mogelijk om het te gebruiken in meerlagige platenontwerpen zonder vervorming of verminderde betrouwbaarheidHet is verenigbaar met hybride ontwerpen van multi-layer epoxy glasplaten, die flexibiliteit en veelzijdigheid bieden.
PCB-constructiedetails: Dit tweelaags rigide PCB heeft twee koperschermen, elk 35 μm dik. Het RO3035-substraat heeft een dikte van 30 mil (0,762 mm), wat een stevige basis biedt voor de circuits.De afgeronde plaatdikte is 0,8 mm, met een afgewerkt kopergewicht van 1 oz (1,4 mil) op de buitenste lagen.De oppervlakte is onderdompeling goud., met uitstekende soldeerbaarheid en corrosiebestendigheid.
PCB-statistieken: Dit PCB bevat 36 componenten en in totaal 92 pads, waaronder 62 door-gat pads en 30 top surface mount technology (SMT) pads.een efficiënte elektrische verbinding mogelijk makenDe afmetingen van het bord zijn 231,94 mm x 135,65 mm, wat voldoende ruimte biedt voor de circuits.
Kwaliteitsnormen en beschikbaarheid: het PCB voldoet aan de IPC-klasse 2-kwaliteitsnorm, waardoor hoge kwaliteit en betrouwbaarheid worden gewaarborgd.het mogelijk maken dat ingenieurs en ontwerpers uit verschillende regio's toegang krijgen tot dit geavanceerde product.
Typische toepassingen: Dit PCB op basis van RO3035-laminaat is geschikt voor een reeks toepassingen die hoge frequentieprestaties en thermische stabiliteit vereisen.Een aantal typische toepassingen zijn onder meer autodegradaarsystemen., satellietantennes voor wereldwijde positionering, cellulaire telecommunicatiesystemen (versterkers en antennes), draadloze communicatie-patch-antennes, satellieten voor directe uitzending,datalink op kabelsystemen, afstandsmeterlezers, en powerbackplanes.
Kortom, onze nieuw geleverde PCB, gebouwd met RO3035 laminaat, biedt ongeëvenaarde prestaties, stabiliteit en betrouwbaarheid, speciaal voor hoogfrequente toepassingen.Met zijn geavanceerde functiesHet is een ideale keuze voor veeleisende elektronische systemen, of u nu werkt aan automotive radar, satellietcommunicatie,of draadloze technologieënDeze PCB biedt uitzonderlijke prestaties en mogelijkheden. Mis de kans niet om de betrouwbaarheid en efficiëntie van onze op RO3035 gebaseerde PCB te ervaren.,het garanderen van gemakkelijke toegang en gemak voor klanten over de hele wereld.
