PTFE composietmateriaal hoogfrequente PCB-platen DiClad 527

MOQ:	1 stuks
Prijs:	USD9.99-999.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Standaardpaneelgroottes:

18" x 12" (457 x 305mm) 18" x 24" (457 x 610mm)

Standaard Diktes:

0.020" (0,508 mm) met een tolerantie van +/- 0,0020" 0,030" (0,762 mm) met een tolerantie van +/- 0,

De Folie van het Electrodepositedkoper:

1/2 oz. (18 μm) 1 oz. (35 μm)

Dk bereik:

2.40 tegen 2.60

Markeren:

18" x 12" RF-PCB-bord

PTFE-composite hoogfrequente PCB-platen

Productbeschrijving

Substraat Inleiding

Rogers DiClad 527-laminaten zijn samengestelde materialen die zijn versterkt met geweven glasvezel voor gebruik als substraat in printplaten.Deze laminaatmateriaal bevat een hoger aandeel glasvezelversterking dan PTFEDeze zorgvuldig gebalanceerde verhouding resulteert in een breder bereik van dielektrische constante (Dk) en verbeterde dimensionale stabiliteit en registratie.

Standaardpaneelgroottes voor DiClad 527:

18" x 12" (457 x 305mm)

18" x 24" (457 x 610mm)

Standaarddiktes voor DiClad 527:

0.020" (0,508 mm) met een tolerantie van +/- 0,0020"

0.030" (0,762 mm) met een tolerantie van +/- 0,0020"

0.060" (1.524 mm) met een tolerantie van +/- 0,0020"

Standaardbekleding voor DiClad 527:

Elektrodeponeerde koperen folie

1/2 oz. (18 μm)

1 oz. (35 μm)

Voor informatie over andere beschikbare PCB-configuraties, zoals extra diktes, paneldimensies en bekleding, kunt u contact opnemen met onze klantenservice- of verkooptechniekteams.

Belangrijkste kenmerken:

1Dk-bereik: 2,40 tot 2.60

2. Lage afvoerfactor: .0018 bij 10 GHz

3. lage vochtopname

SleutelVoordelen:

1. Stabiel Dk over een breed frequentiebereik

2. Lage schakelverliezen bij hoge frequenties

3. Minimale prestatieverschillen in omgevingen met hoge luchtvochtigheid

4Uitstekende dimensie stabiliteit

5. Consistente productprestaties

6Eenvormige elektrische eigenschappen over de frequenties heen

7Betrouwbare mechanische prestaties

8Uitstekende chemische weerstand.

Onze PCB-capaciteit (DiClad 527)

PCB materiaal:	Geweven glasvezel/PTFE composiet
Aanduiding:	DiClad 527
Dielectrische constante:	2.40-2.60 10GHz/23 ̊C
Dissipatiefactor	0.0017 10 GHz/23 ̊C
Aantal lagen:	Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB
Koperen gewicht:	1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte	20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, Bare koper, puur goud, enz.

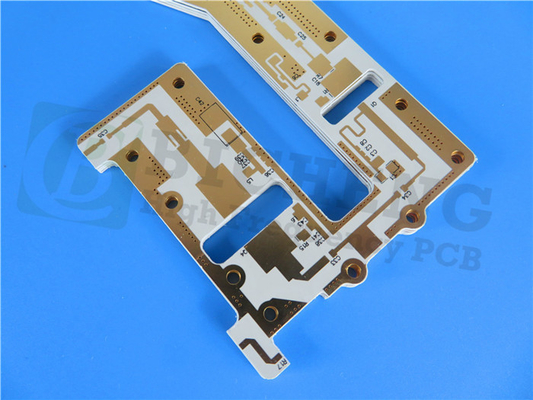

PTFE composietmateriaal hoogfrequente PCB-platen DiClad 527 0

Typische toepassingen:

1. Netwerken voor radarvoeding

2. Commerciële faseregels

3. Basistation-antennes met een laag verlies

4. Leidssystemen

5Digitale radio-antenne

6Filters, koppelingen en LNA's

DiClad 527 gegevensblad

Eigenschappen		DiClad 527	Eenheden	Testomstandigheden		Testmethode
Elektrische eigenschappen
Dielectrische constante		2.40-2.60	-	23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Dielectrische constante		2.40-2.60	-	23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Verdampingsfactor		0.0017		23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Verdampingsfactor		0.0010		23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Thermische coëfficiënt van dielectricum Constante		-153	ppm/ ̊C	-10 tot 140 ̊C	10 GHz	IPC TM-650 2.5.5.5
Volumeweerstand		1.2 x 10⁹	MΩ-cm	C96/35/90	-	IPC TM-650 2.5.17.1
Oppervlakteweerstand		4.5 x 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Dielectrische afbraak		> 45	kV	D48/50	-	ASTM D-149
Arcweerstand		> 180		-	-	ASTM D-495
Thermische eigenschappen
Coëfficiënt van thermische uitbreiding - x		14	ppm/ ̊C	-	50 °C tot 150 °C	IPC TM-650 2.4.41
Coëfficiënt van thermische uitbreiding - y		21	ppm/ ̊C	-	50 °C tot 150 °C	IPC TM-650 2.4.41
Coëfficiënt van thermische uitbreiding - z		173	ppm/ ̊C	-	50 °C tot 150 °C	IPC TM-650 2.4.24
Warmtegeleidbaarheid		0.26	W/(m.K)			ASTM E1461
Mechanische eigenschappen
Koperschil sterkte		14	Lbs/in	10s @ 288 ̊C	35 μm folie	IPC TM-650 2.4.8
Young's Modulus		517, 706	KPSI	23 ̊C @ 50% RH	-	ASTM D-638
Treksterkte (MD, CMD)		19.0, 15.0	KPSI	23 ̊C @ 50% RH	-	ASTM D-882
Compressiemodule		359	KPSI	23 ̊C @ 50% RH	-	ASTM D-695
Flex-modulus		537	KPSI	23 ̊C @ 50% RH		ASTM D-3039
Fysieke eigenschappen
Ontvlambaarheid		V-0			C48/23/50 & C168/70	UL 94
Vochtopname		0.03	%	E1/105+D24/23		IPC TM-650 2.6.2.2
Dichtheid		231	g/cm3	C24/23/50	Methode A	ASTM D792
NASA Uitgassing	Totaal gewichtsverlies	0.02	%	125°C, ≤ 10-6 torr		NASA SP-R-0022A
	Verzamelde vluchtige dieren	0.00	%
	Waterdamp teruggevonden	0.01	%

PTFE composietmateriaal hoogfrequente PCB-platen DiClad 527 1
