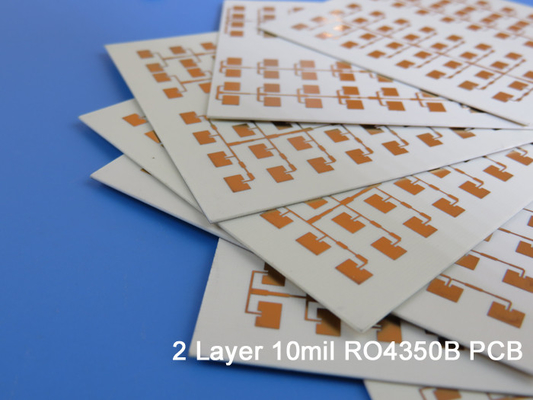

Double-sided 10mil RF PCB gemaakt van RO4350B laminaat met onderdompeling zilver

Het is een hoogfrequente PCB gemaakt van RO4350B laminaat.een geavanceerde oplossing die de elektrische prestaties van PTFE/geweven glas combineert met de gemakkelijk te vervaardigen eigenschappen van epoxy/glasmaterialenDe door Rogers Corporation ontwikkelde RO4350B-laminaat biedt een uitzonderlijke controle over de dielectrische constante (Dk) en behoudt tegelijkertijd lage verliezen.Deze geavanceerde materialen bieden een kosteneffectief alternatief voor conventionele microgolflaminaat, waardoor de noodzaak van speciale behandeling van de gaten en manipulatieprocedures die doorgaans bij PTFE-materialen voorkomen, wordt geëlimineerd.met een vermogen van meer dan 50 W,.

Kenmerken:

De RO4350B-laminaat beschikt over opmerkelijke eigenschappen die het een ideale keuze maken voor hoogfrequente toepassingen.0037 op dezelfde frequentieDeze laminaten leveren uitstekende elektrische prestaties en zorgen voor een efficiënte warmteafvoer door hun thermische geleidbaarheid van 0,69 W/m/°K.De thermische uitbreidingscoëfficiënt (CTE) bedraagt 10 ppm/°C in de X-as., 12ppm/°C op de Y-as en 32ppm/°C op de Z-as, waardoor de stabiliteit van de temperatuur varieert.de RO4350B-laminaten vertonen een uitzonderlijke thermische weerstand.

Voordelen:

De RO4350B-laminaat biedt een groot aantal voordelen die het onder andere materialen op de markt onderscheiden:

1. Lage dielektrische tolerantie en lage verliezen: Deze laminaatstoffen bieden uitstekende elektrische prestaties, waardoor toepassingen met hogere werkfrequenties mogelijk zijn.Ze zijn vooral geschikt voor breedbandtoepassingen..

2. Stabiele elektrische eigenschappen versus frequentie: de RO4350B-laminaat zorgen voor gecontroleerde impedantietransmissielijnen en zorgen voor het herhaalbare ontwerp van filters, waardoor consistente prestaties worden gegarandeerd.

3. lage thermische coëfficiënt van dielektrische constante: met een uitstekende dimensionale stabiliteit behouden deze laminaten, ongeacht temperatuurschommelingen, betrouwbare elektrische eigenschappen.

4. Lage Z-as uitbreiding: de RO4350B laminaat vergemakkelijken de creatie van geplatte door gaten die zeer betrouwbaar zijn.

5. Lage uitbreidingscoëfficiënt in het vlak: deze laminaatbomen blijven stabiel in het gehele bereik van circuitverwerkingstemperaturen, waardoor tijdens de productie een consistente prestatie wordt gewaarborgd.

6Volumeproductieproces: RO4350B-laminaat kan worden vervaardigd met behulp van standaard glas-epoxideprocessen, waardoor het kosteneffectief en gemakkelijk toegankelijk is voor massaproductie.

7. CAF-bestendige: de laminaatmateriaal is bestand tegen geleidende anodische filamenten, waardoor langdurige betrouwbaarheid in veeleisende toepassingen wordt gewaarborgd.

PCB-specificaties:

Deze RF-PCB biedt een robuuste constructie die de hoogwaardige laminaten aanvult:

- 2 laag rigide PCB-stapeling met een koperschaal van 35 μm zowel bovenaf als onderaan.
- Rogers 4350B kern met een dikte van 0,254 mm (10 mil).
- afmetingen van het bord van 53,18 mm x 56,04 mm met een tolerantie van +/- 0,15 mm.
- Minimaal spoor/ruimte van 5/5 mil en een minimale gatgrootte van 0,25 mm.
- Geen blinde vias, zodat de fabricage eenvoudig is.
- Afgeronde platen van 0,32 mm dik voor compacte ontwerpen.
- Buitenste koperlagen met een gewicht van 1 oz (1,4 ml).
- via een deklaagdikte van 20 μm voor betrouwbare verbindingen.
- Zilveren onderdompeling, dat zorgt voor een uitstekende signaalintegratie.
- Geen zijde- of ondergrens of soldeermasker, een schone en minimalistische uitstraling.
- 100% elektrische test vóór verzending om de kwaliteit te waarborgen.

PCB-statistieken

Deze PCB bevat 11 componenten en heeft in totaal 70 pads, waaronder 47 door-gat pads en 23 pads met top surface mount technology (SMT).Dit PCB biedt veelzijdigheid voor verschillende circuitontwerpen.

Kunstwerk en kwaliteitsnorm:

De voor deze pcb geleverde illustraties zijn in Gerber RS-274-X-formaat, waardoor de compatibiliteit met de gebruikelijke ontwerpsoftware wordt gewaarborgd.het garanderen van betrouwbare prestaties en het voldoen aan industriële normen.

Beschikbaarheid en typische toepassingen:

Deze PCB's zijn wereldwijd verkrijgbaar en voldoen aan diverse marktbehoeften.

- Cellulaire basisstationantennes en vermogenversterkers: het RO4350B PCB maakt een efficiënte signaaloverdracht en -versterking mogelijk in draadloze communicatiesystemen.


- RF Identification Tags: Deze laminaat bieden stabiele en nauwkeurige RF prestaties voor identificatie en tracking toepassingen.


- Automotive radar en sensoren: met uitstekende elektrische eigenschappen en thermische stabiliteit ondersteunt de RO4350B PCB betrouwbare radar- en sensorsystemen in voertuigen.


- LNB's voor satellieten voor directe uitzending: De RO4350B-laminaat is geschikt voor gebruik in Low Noise Blocks (LNB's) voor satellieten voor directe uitzending, waardoor een uitstekende ontvangst en transmissie van het signaal wordt gewaarborgd.

Tot slot biedt het RO4350B PCB, met zijn opmerkelijke elektrische prestaties, stabiliteit en kosteneffectiviteit, een wereld van mogelijkheden voor geavanceerde toepassingen.Met een lage dielectrische tolerantieHet systeem heeft een hoge frequentie, een laag verlies en stabiele elektrische eigenschappen, waardoor het mogelijk is om met hoge frequentie te werken, met gecontroleerde impedantie-transmissielijnen en herhaalbare filterontwerpen.De lage thermische coëfficiënt van de RO4350B-laminaat, lage Z-as uitbreiding en lage uitbreidingscoëfficiënt in het vlak zorgen voor dimensionale stabiliteit en betrouwbare prestaties over temperatuurvariaties.het volumeproductieproces en de concurrerende prijzen maken het een toegankelijke keuze voor massaproductieMet wereldwijde beschikbaarheid en een breed scala aan toepassingen is het RO4350B PCB een betrouwbare en hoogwaardige oplossing voor de veeleisende elektronische projecten van vandaag.
