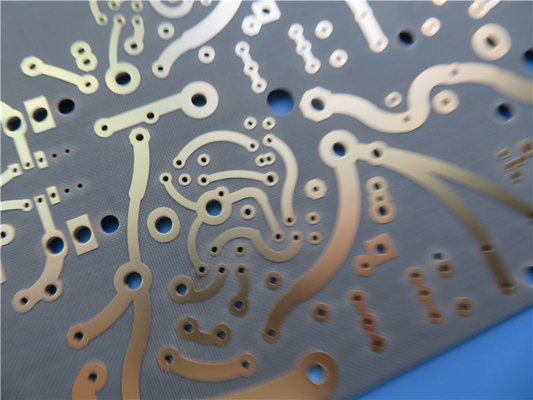

Double-sided PCB 25mil CER-10 Substraten met zwart zijderap en onderdompeling goud

Met onze nieuwste PCB, gebouwd met het uitzonderlijke CER-10 materiaal, ontworpen om uitstekende prestaties en betrouwbaarheid te leveren.Dit PCB maakt gebruik van de expertise van Taconic op het gebied van keramische vultechnologie en gecoate PTFE-glasvezelMet zijn unieke samenstelling biedt het CER-10 PCB een opmerkelijke interlaminaire bandsterkte, hoge soldeerweerstand en minimale vochtabsorptie.

De geweven glasversterking in het CER-10-materiaal zorgt voor uitstekende dimensionale stabiliteit en verbeterde buigsterkte.Het maakt het een betrouwbare keuze, zelfs in extreme thermische omgevingen.

Met een dielectrische constante van 10 +/- 0,05 bij 10 GHz/23°C en een dissipatiefactor van 0,0035 bij 10 GHz/23°C garandeert het CER-10 PCB een precieze en efficiënte signaaloverdracht,het verminderen van signaalverliesDe thermische geleidbaarheid van 0,63 W/mK zorgt voor een doeltreffende warmteafvoer, waardoor het PCB optimaal kan functioneren onder veeleisende thermische omstandigheden.

Een van de belangrijkste voordelen van het CER-10-laminaat is dat het een lage vochtabsorptie van 0,02% heeft, waardoor het PCB ook in vochtige omgevingen duurzaam en betrouwbaar blijft.met behoud van constante elektrische eigenschappen in de loop van de tijdBovendien vertoont het CER-10-materiaal een coëfficiënt van thermische uitbreiding (CTE) van 13 ppm/°C op de X-as, 15 ppm/°C op de Y-as en 46 ppm/°C op de Z-as.met een uitstekende dimensionale stabiliteit en een betrouwbare perforatie.

De uitzonderlijke eigenschappen van het CER-10-substraat brengen een reeks voordelen met zich mee voor uw elektronische ontwerpen.De laag vochtopname beschermt tegen mogelijke schade.De verbeterde dimensionale stabiliteit en de lage Z-asverruiming dragen bij aan de lange termijn integriteit van het PCB, waardoor het geschikt is voor verschillende toepassingen.

Met een stabiele DK over frequentie en de mogelijkheid om extreme thermische omgevingen aan te gaan, biedt het CER-10 PCB mogelijkheden voor de miniaturisatie van circuits.Optimalisatie van de ruimte in uw ontwerpenBovendien verhoogt de geweven glasversterking de buigsterkte van het PCB, waardoor het veerkracht en duurzaamheid biedt om mechanische spanningen te weerstaan.

Deze PCB is opgebouwd als een tweelaags stijf PCB met aan beide zijden een koperlaag van 35 μm dik.een betrouwbare basis bieden voor uw elektronische assemblagesDe afmetingen van het bord zijn 95 mm x 89 mm, wat voldoende ruimte biedt voor het circuitontwerp.een efficiënte plaatsing en montage van onderdelen vergemakkelijken;.

In termen van afwerking heeft dit PCB een afgewerkte plaatdikte van 0,8 mm en een afgewerkte Cu-gewicht van 1 oz (1,4 mil) op de buitenste lagen.De vias hebben een deklaagdikte van 20 μm voor betrouwbare elektrische verbindingenDe oppervlakte is voorzien van een onderdompelingsgoud, dat een uitstekende soldeerbaarheid en corrosiebestendigheid biedt.met een gewicht van niet meer dan 30 g/m2De bovenste en onderste soldeermaskers worden ook niet aangebracht, waardoor aangepast solderen en herwerken mogelijk is indien nodig.

Elke PCB ondergaat voor verzending een 100% elektrische test, die uitzonderlijke kwaliteit en betrouwbaarheid garandeert.een algemeen aanvaarde norm in de industrieDit PCB voldoet aan de IPC-Klasse 2-normen en voldoet aan de eisen voor een hoogwaardige productie.

Deze PCB is wereldwijd verkrijgbaar, waardoor het wereldwijd toegankelijk is voor klanten.filters en koppelers, en de integratie van passieve componenten.en het volledige potentieel van uw ontwerpen te ontgrendelen met zijn uitzonderlijke prestaties en betrouwbaarheid.
