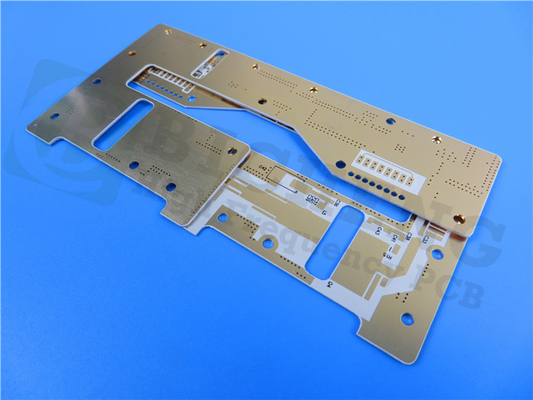

We presenteren onze nieuw geleverde PCB, gemaakt met Rogers RT/duroid 6035HTC materiaal, een geavanceerd substraat ontworpen om uitzonderlijke prestaties te leveren voor uw elektronische ontwerpen.Met zijn geavanceerde kenmerken en betrouwbare constructieDeze PCB's bieden nieuwe mogelijkheden voor een breed scala aan toepassingen.
PCB-substraten: ongeëvenaarde prestaties en thermische stabiliteit
Het Rogers RT/duroïde 6035HTC-materiaal is een met keramiek gevulde PTFE-composite, bekend om zijn uitstekende prestaties en thermische stabiliteit.dit substraat biedt een uitstekend elektrisch rendementDe lage dissipatiefactor van 0,0013 bij 10 GHz/23°C garandeert een minimaal signaalverlies en zorgt voor een optimale signaalintegriteit.
| Dielectrische constante,εProces | 3.50±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.6 | Z. | 8 GHz - 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0013 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 66 | Z. | ppm/°C | - 50°Ctot 150°C | mod IPC-TM-650, 2.5.5.5 |
| Volumeweerstand | 108 | MΩ.cm | Een | IPC-TM-650, 2.5.17.1 | |
| Oppervlakteweerstand | 108 | MΩ | Een | IPC-TM-650, 2.5.17.1 | |
| Dimensionale stabiliteit | -0,11 -0.08 | CMD MD | mm/m (mil/inch) | 0.030" 1 oz EDC-folie Dikte na etsen '+ E4/105 | IPC-TM-650 2.4.39A |
| Tensielmodule | 329 244 | MD CMD | KPSI | 40 uur @ 23°C/50RH | ASTM D638 |
| Moessure Absorptie | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coëfficiënt van thermische uitbreiding (-50°Ctot 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
| Warmtegeleidbaarheid | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Dichtheid | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Koperen schil sterkte | 7.9 | Plie | 20 seconden.°C | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Thermisch beheer en stabiliteit: belangrijkste kenmerken voor toepassingen met een hoog vermogen
Dit PCB is uitstekend in thermisch beheer met zijn hoge thermische geleidbaarheid van 1,44 W/m/K bij 80°C. Het dissipeert warmte efficiënt, waardoor lagere bedrijfstemperaturen in krachtige toepassingen mogelijk zijn.De lage verliezen tangent zorgt voor uitstekende hoge frequentie prestatiesDe thermisch stabiele laagprofiel en omgekeerd behandelde koperen folie dragen bij aan een lager invoegverlies en uitstekende thermische stabiliteit van sporen.Het geavanceerde vulsysteem verbetert de boorbaarheid en verlengt de levensduur van het gereedschap in vergelijking met aluminiumhoudende schakelmaterialen.
Precieze bouwgegevens voor optimale prestaties
De constructie van dit PCB heeft een tweelaags stijf ontwerp. Het bestaat uit koperlagen met een dikte van 35 μm, die de 0,508 mm (20 mil) RT/duroïde 6035HTC-kern omsloten.De afmetingen van het bord zijn 150Met een tolerantie van +/- 0,15 mm is een nauwkeurige fabricage gewaarborgd.Het PCB ondersteunt een minimale sporen/ruimte van 7/7 mil en een minimale gatgrootte van 0.5 mm, geschikt voor ingewikkelde schakelingen. De afgewerkte plaat dikte is 0,6 mm, met 1 oz (1,4 mil) buitenste laag koper gewicht en 20 μm via plating dikte,een robuuste constructie en betrouwbare prestaties.
| PCB materiaal: | PTFE-composites met keramische vullen |
| Aanduiding: | NT1vervaardiging |
| Dielectrische constante: | 3.50±0.05 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP enz. |
Aanvullende specificaties en toepassingen
Dit PCB heeft een onderdompeling zilveren oppervlak afwerking, die uitstekende geleidbaarheid en corrosiebestandheid biedt.een schoon en minimalistisch uiterlijk biedtVoor verzending ondergaat het PCB 100% elektrische testen om de hoogste kwaliteitsnormen voor uw projecten te garanderen.
Deze PCB's zijn wereldwijd verkrijgbaar en zijn geschikt voor verschillende industrieën en toepassingen.met een vermogen van niet meer dan 50 W, stroomversterkers, koppelingen, filters, en meer.Omarmen van de toekomst van geavanceerde PCB-technologie met Rogers RT/duroid 6035HTC en verheffen van uw ontwerpen tot ongekende niveaus van prestaties en betrouwbaarheid.
Voor technische vragen of om de mogelijkheden van RT/duroid 6035HTC in uw toepassingen te verkennen, neem dan contact op met ons speciale verkoopteam op sales10@bichengpcb.com.Ervaar de kracht van geavanceerde PCB-materialen en breng uw projecten naar nieuwe hoogten van succes.
