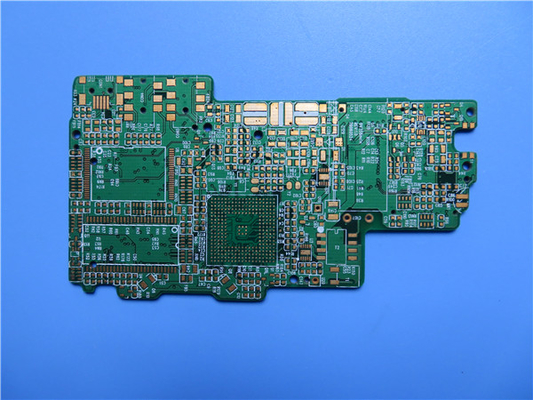

8-laag rigide hybride PCB gebouwd op RO3003 en FR4 met blinde via

Met onze geavanceerde 8-laag rigide PCB, die een combinatie van Rogers RO3003 keramisch gevulde PTFE composieten en S1000-2M High Tg170 FR-4 substraten bevat,uitzonderlijke prestaties en betrouwbaarheid leverenDit PCB is ontworpen om aan de veeleisende eisen van een breed scala aan toepassingen te voldoen, waardoor precieze signaaloverdracht en het minimaliseren van signaalverlies met zijn dielectrische constante van 3,0 +/- worden gewaarborgd.04 bij 10 GHz en een dissipatiefactor van 0.001 op dezelfde frequentie.

Uitstekende mechanische eigenschappen en thermische stabiliteit worden geleverd door de Rogers RO3003 en S1000-2M-substraten, met een lage koëfficiënt van thermische uitbreiding (CTE) van 17 ppm/°C, 16 ppm/°C,en 25 ppm/°C in de XEr worden betrouwbare striplijn- en meerlagige platenconstructies bereikt.waardoor het een ideale keuze is voor toepassingen die uitzonderlijke prestaties vereisen in een breed temperatuurbereik van -40 °C tot +85 °C.

De stapel van dit PCB bestaat uit acht lagen, met inbegrip van koperen lagen, Rogers 3003 kern, en S1000-2M FR-4 substraten.Dimensionale stabiliteitMet een afmeting van 122,3 mm x 94,4 mm is er voldoende ruimte voor de plaatsing van onderdelen.met een minimale spore/ruimte van 4/4 mils en een minimale gaatengrootte van 0.35mm.

Tijdens de productie worden IPC-klasse 2-normen nageleefd, waardoor een hoge kwaliteit van de productie en de naleving van de industriële richtlijnen worden gewaarborgd.Voor elke PCB wordt vóór verzending een strenge 100% elektrische test uitgevoerd., waardoor onberispelijke prestaties en betrouwbaarheid worden gewaarborgd.

De bouwdetails omvatten een afgewerkte plankendikte van 2,2 mm, binnenste lagen met een kopergewicht van 0,5 oz (0,7 mil), en buitenste lagen met een kopergewicht van 1 oz (1,4 mil).De dikte van de verpakking is 20 μm.De bovenste en onderste zijde-schermen zijn wit, terwijl de bovenste en onderste soldeermaskers Matt Black zijn..Silkscreen wordt opzettelijk weggelaten op soldeerblokjes om interferentie te voorkomen.

Met 81 componenten en 143 pads, is onze PCB geschikt voor verschillende toepassingen zoals bandpass filters, microstrip patch antennes, spanningsgecontroleerde oscillators,en toepassingen die gevoelig zijn voor temperatuurveranderingDe uitzonderlijke prestaties en betrouwbaarheid maken het een ideale keuze voor veeleisende projecten.

Voor alle technische vragen of verdere informatie, kunnen wij u vragen of u een aanvraag hebt voor een aanvullende informatie.Neem gerust contact op met ons verkoopteam op sales10@bichengpcb.com.

Kies voor ons geavanceerde 8-laag rigide PCB met Rogers RO3003 en S1000-2M-substraten voor uw volgende project en ervaar de uitzonderlijke betrouwbaarheid en prestaties die uw toepassingen vereisen.
