| Markeren: | ENIG Surface RF Circuit Board,RF dubbelzijdig PCB,Dubbelzijdig PCB 31mil |
||
|---|---|---|---|

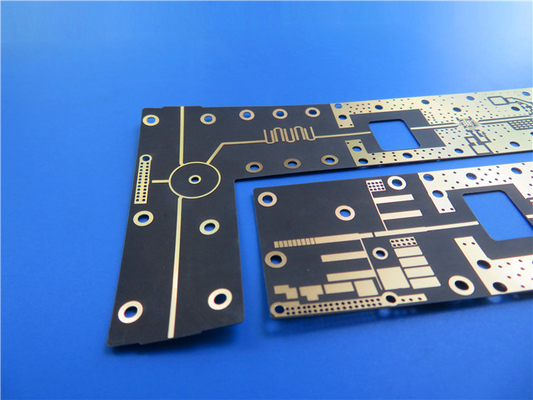

We presenteren onze nieuw geleverde PCB, ontworpen om aan de hoogste normen van prestaties en betrouwbaarheid te voldoen.Deze 2-laag rigide PCB bevat Rogers IsoClad 917 niet-geweven glasvezel/PTFE-composites als substraatMet een lage dielektrische constante en een zeer laag verlies zorgt dit PCB voor een optimale signaalintegriteit en -prestaties.
De belangrijkste kenmerken van dit PCB zijn onder meer de niet-geweven glasvezelversterking, die een betere flexibiliteit biedt in vergelijking met geweven glasvezelsubstraten.De lage vochtopname en isotrope eigenschappen in de X-Het Rogers IsoClad 917-laminaat biedt een dielectrische constante (DK) van 2,17 of 2,20 bij 10 GHz/23 °C,samen met een dissipatiefactor van 0.0013 op dezelfde frequentie en temperatuur.
| Typische eigenschappen: IsoClad 917 | |||
| Vastgoed | IsoClad 917 | Voorwaarde | Testmethode |
| Dielectrische constante @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Thermische coëfficiënt van Er (ppm/°C) | -157 | -10°C tot +140°C | IPC TM-650 2.5.5.5 Geadapteerd |
| Peelingsterkte (lbs. per inch) | 10 | Na thermische | IPC TM-650 2.4.8 |
| Volumeweerstand (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Arc Resistance (seconden) | > 180 | D48/50 | ASTM D-495 |
| Tensielmodule (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| Treksterkte (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
| Compressiemodule (kpsi) | 182 | A, 23°C | ASTM D-695 |
| Flexurale modulus (kpsi) | 213 | A, 23°C | ASTM D-790 |
| Dielectrische afbraak (kv) | > 45 | D48/50 | ASTM D-149 |
| Dichtheid (g/cm)3) | 2.23 | A, 23°C | ASTM D-792 methode A |
| Waterabsorptie (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Coëfficiënt van thermische | 0°C tot 100°C | IPC TM-650 2.4.24 | |
| Uitbreiding (ppm/°C) | Mettler 3000 | ||
| X-as | 46 | thermomechanische | |
| Y-as | 47 | Analysator | |
| Z-as | 236 | ||
| Thermische geleidbaarheid (W/mK) | 0.263 | 100°C | ASTM E-1225 |
| Uitgassing | 125°C, ≤10-6Torr | ||
| Totaal massaverlies (%) | 0.02 | Maximaal 1,00% | |
| Verzameld Vluchtig | 0.00 | Maximaal 0,10% | |
| Verdund materiaal (%) | |||
| Waterdampherstel (%) | 0.02 | ||
| Zichtbaar condensat (±) | - Nee. | ||
| Ontvlambaarheid | Voldoet aan de eisen van UL94-V0 |
C48/23/50, E24/125 | UL 94 Verticale Brand IPC TM-650 2.3.10 |
De stapel van dit PCB bestaat uit koperlagen en IsoClad 917-substraat, waardoor uitstekende signaalprestaties en dimensionale stabiliteit worden gewaarborgd.Deze PCB biedt voldoende ruimte voor de plaatsing van componentenHet ondersteunt minimale sporen/ruimte van 5/5 mil en minimale gatgrootte van 0.3 mm.
Dit PCB voldoet aan de IPC-klasse 2-normen, waardoor de kwaliteit van de productie en de naleving van de industriële richtlijnen gegarandeerd worden.het garanderen van optimale functionaliteit en betrouwbaarheid.
| PCB materiaal: | Niet-geweven glasvezel/PTFE-composites |
| Aanduiding: | IsoClad 917 |
| Dielectrische constante: | 2.17 of 2.20 (10 GHz) |
| Dissipatiefactor | 0.0013 (10 GHz) |
| Aantal lagen: | Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte | 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1,575 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | ENIG ((onderdompelingsgoud), HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, Bare koper, Pure goud geplatte etc. |
Met 44 componenten en 78 pads is dit PCB geschikt voor verschillende toepassingen, zoals conform antennes, stripline en microstrip circuits, begeleidingssystemen, radar en elektronische systemen.De lage dielektrische constante en de dimensionale stabiliteit maken het een ideale keuze voor toepassingen waarbij het PCB moet worden gebogen of gevormd.
We bieden wereldwijde beschikbaarheid voor dit PCB, zodat klanten uit verschillende regio's kunnen profiteren van de superieure prestaties.Neem contact op met ons verkoopteam op sales10@bichengpcb.com.
Kies onze PCB voor uw volgende project en ervaar de betrouwbaarheid en prestaties die u verdient.
