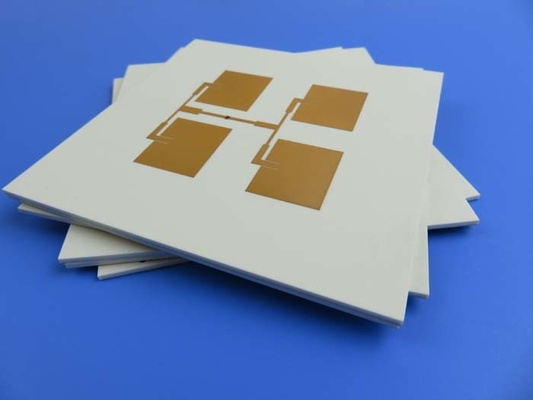

60mil AD255C RF PCB PTFE-gebaseerde composieten met onderdompeling goud

Vandaag zullen we het hebben over Rogers' AD255C antenne-grade laminaat en de printplaten die zijn gebouwd met dit antenne materiaal.

AD255C koper geplatte laminaat combineren een fluoropolymer hars systeem met geselecteerde keramische materialen en glasvezel versterking, biedt uitzonderlijke thermische eigenschappen.lagere thermische uitbreidingDeze laminaten bieden stabiliteit over een breed spectrum van frequenties en temperaturen.Het maakt ze ideaal voor verschillende microgolf- en radiofrequentietoepassingen in telecommunicatie-infrastructuur.

De toevoeging van micro-dispergeerde keramiek verbetert de thermische stabiliteit van AD255C door de CTE-waarden te verminderen en de fasestabiliteit bij verschillende temperaturen te verbeteren.

Laten we nu ingaan op het datablad om de eigenschappen van AD255C te onderzoeken.

AD255C Typische eigenschappen

Een van de meest indrukwekkende kenmerken van AD255C is de PIM-waarde van -159/-163 dBc.typische PIM-waarden zijn -159 dBc bij een dikte van 30 mil en -163 dBc bij een dikte van 60 milDeze waarden zijn verkregen door uitgebreide PIM-tests in Rogers, uitgevoerd bij 1900 MHz met behulp van een geveegde toon, gereflecteerde methode op een 50Ω microstrip testvoertuig.

AD255C heeft een diëlektrische constante van 2,55 (proces) en 2,60 (ontwerp), waardoor uitstekende signaaloverdracht bij hoge frequenties mogelijk is.

Het materiaal beschikt ook over een uiterst lage dissipatiefactor van 0,0013 en een hoge elektrische sterkte van 911 V/mil, wat bijdraagt aan zijn uitstekende elektrische prestaties.

AD255C vertoont een thermische coëfficiënt van dielektrische constante van -110 ppm/oC bij een frequentie van 10 GHz in het temperatuurbereik van 0 °C tot 100 °C, zoals getest volgens IPC TM-650.Deze negatieve coëfficiënt geeft aan dat de dielectrische constante met stijgende temperatuur afneemt.

Volumeweerstand en oppervlakteweerstand bij C-96/35/90 zijn respectievelijk 7,4 x 10^8 Mohm-cm en 3,6 x 10^7 Mohm volgens IPC TM-650 2.5.17.1.

Dielectrische storing in zowel de X- als de Y-richting hoger is dan 40 kV, gemeten volgens D-48/50, IPC TM-650 2.5.6.

Wat de thermische prestaties betreft, heeft AD255C een ontbindingstemperatuur van meer dan 500 ̊C en een thermische geleidbaarheid van 0,35 W/mK in de z-richting.

Het materiaal vertoont ook een lage coëfficiënt van thermische uitbreiding van 34 ppm/ ̊C (x-richting), 26 ppm/ ̊C (y-richting) en 196 ppm/ ̊C (z-richting) over het temperatuurbereik van -55 ̊C tot 288 ̊C.

AD255C heeft een delaminatietijd van meer dan 60 minuten bij 288 ̊C, waardoor het een ideaal materiaal is voor toepassingen bij hoge temperaturen.

Wat de mechanische eigenschappen betreft, toont AD255C na thermische spanning een koperen schilsterkte van 2,4 N/mm, waardoor het bestand is tegen moeilijke omgevingen.

Het materiaal vertoont bovendien een uitstekende buigsterkte van 8,8/6,4 MPa in de machine- en dwarsrichting.

De treksterkte in de machinerichting is 8,1 MPa, terwijl deze in de machinerichting 6,6 MPa is bij 23 °C en 50% relatieve vochtigheid, volgens de ASTM D3039/D3039-14 norm.

De flexmodule in de machinerichting is 930 MPa en in de machinerichting 818 MPa bij 25 °C, volgens IPC-TM-650 Testmethode 2.4.4.

De dimensionale stabiliteit bedraagt respectievelijk 0,03 en 0,07 mils/inch in de dwarsrichting en in de dwarsrichting van de machine na etsen en bakken.

Daarnaast heeft AD255C een ontvlambaarheidsgraad van V-0, een lage vochtabsorptie van 0,03%, een dichtheid van 2,28 g/cm3 en een specifieke warmtecapaciteit van 0,813 J/g°K.

PCB-capaciteit (AD255C)

We bieden een breed scala aan PCB-productie mogelijkheden om verschillende project specificaties te voorzien.

Deze opties omvatten variaties in het aantal lagen, zoals dubbelzijdige PCB's, meerlaagse PCB's en hybride ontworpen boards.

Koperen gewichtsopties kunnen 1 oz (35 μm) en 2 oz (70 μm) zijn, en dielektrische dikteopties omvatten 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) en 125 mil (3,175 mm).

De maximale PCB-grootte is 400 mm x 500 mm, en het kan een enkele plaat van deze grootte zijn of meerdere ontwerpen op een paneel.

We bieden verschillende opties voor soldeermaskers, waaronder groen, zwart, blauw, geel, rood, paars en meer.

Er is ook een breed scala aan opties voor oppervlakteafwerking beschikbaar, zoals onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, OSP, ENEPIG, Bare koper, en puur goud bekleed, onder anderen.

AD255C-PCB's presteren uitzonderlijk goed in cellulaire infrastructuurbasistationantennes, commerciële satellietradioantennes en meer.

Conclusies

AD255C-PCB's worden verwerkt met behulp van standaardapparatuur en chemische processen tot plaat-, beeld- en etchcircuitpatronen.Het is belangrijk om met zorg met ze om te gaan om het gelaagde oppervlak na het etsen te behouden, aangezien de resterende topografie een betere hechting aan soldeermaskers bevordert.

Wij hopen dat u de hier gepresenteerde informatie waardevol en leerzaam vond.
