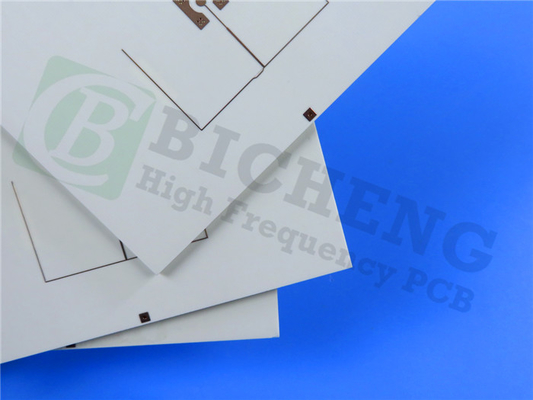

Kappa 438 High Frequency PCB met onderdompeling goud voor Carrier Grade WiFi

In de discussie van vandaag gaan we dieper in op de wereld van Rogers Kappa 438 PCB's, een uitzonderlijke keuze voor draadloze circuitontwerpers die op zoek zijn naar een alternatief voor FR-4 materialen.Deze PCB's bieden verbeterde prestaties, consistentie en betrouwbaarheid, terwijl ze kosteneffectief en gebruiksvriendelijk blijven.

Kappa 438-laminaat is ontworpen met een met glas versterkt koolwaterstofkeramisch systeem.Deze unieke samenstelling maakt gebruik van standaard epoxy/glas (FR-4) -processen mogelijk tijdens de circuitfabricage, waardoor het productieproces wordt vereenvoudigd.

Belangrijkste kenmerken van Kappa 438 laminaat:

Vlamvertragendheid: Kappa 438-laminaat is UL 94 V-0 toegekend, wat zorgt voor een hoge vlamvertragendheid en veiligheid.

Compatibiliteit met loodvrij solderen: deze laminaatstukken zijn compatibel met loodvrij soldeerprocessen en voldoen aan de milieueisen van de industrie.

Laten we de typische eigenschappen van Kappa 438-laminaat onderzoeken:

Dielectrische prestaties:

Dielectrische constante: bij 2,5 GHz is de dielectrische constante van Kappa 438 4.38, waardoor een uitstekende signaalverspreiding wordt gewaarborgd.

Laag dissipatiefactor: de dissipatiefactor is 0,005 bij 10 GHz en 23 °C, wat op minimaal signaalverlies wijst.

Thermische stabiliteit:

Thermische coëfficiënt van dielectrische constante: Kappa 438 heeft een thermische coëfficiënt van -21 ppm/°C bij 10 GHz over een breed temperatuurbereik van -50°C tot 150°C,het garanderen van een consistent rendement bij verschillende temperaturen.

Hoge thermische geleidbaarheid: Met een thermische geleidbaarheid van 0,64 W/ (((m.K) bij 80°C, verdrijft Kappa 438 warmte efficiënt, waardoor oververhitting van elektronische componenten wordt voorkomen.

Dimensionale stabiliteit: Kappa 438 heeft een dimensionale stabiliteit van -0,48 mm/m (MD) en -0,59 mm/m (CMD), gemeten met de IPC-TM-650 2.4.39een testmethode die zorgt voor minimale vervorming of vervorming tijdens de vervaardiging en het gebruik.

Mechanische sterkte en duurzaamheid

Trek- en buigsterkte: Kappa 438 vertoont treksterkte van 16 kpsi (MD) en 12 kpsi (CMD), evenals buigsterkte van 25 kpsi (MD) en 19 kpsi (CMD),een robuuste mechanische ondersteuning van de circuits.

coëfficiënt van thermische uitbreiding (CTE): met een CTE van 13 ppm/°C (X-as), 16 ppm/°C (Y-as) en 42 ppm/°C (Z-as),Kappa 438 behoudt stabiliteit en minimale dimensionale veranderingen in verschillende temperatuurbereiken.

Young's Modulus en Flex Modulus: Kappa 438 toont een hoge Young's modulus van 2264 kpsi en een flex modulus van 2337 kpsi,met een gewicht van niet meer dan 10 kg,.

Koperpeelsterkte: het materiaal heeft een koperpeelsterkte van 5,8 lbs/in voor 1 oz (35 μm) folie, wat zorgt voor uitstekende hechting en weerstand tegen thermische stress.

Temperatuurweerstand: Kappa 438 heeft een Tg (glasovergangstemperatuur) van meer dan 280°C,met een vermogen van meer dan 50 W,.Andere essentiële eigenschappen:

Vlamvertraging: het materiaal is volgens UL 94 V-0 ingedeeld, wat betekent dat het zichzelf kan blussen en geen vlammen kan verspreiden.

Vochtbestendigheid: Met een vochtabsorptie van 0,07% is Kappa 438 zeer waterbestendig en blijft het niet beïnvloed door vocht in de omgeving van het apparaat.

Delaminatiebestendigheid: het materiaal kan hoge temperaturen gedurende meer dan 60 minuten bij 288 °C zonder delaminatie weerstaan, waardoor het duurzaam is onder veeleisende omstandigheden.

Specifieke zwaartekracht: Kappa 438 heeft een specifieke zwaartekracht van 1,99 g/cm3, wat wijst op de relatieve dichtheid en het vermogen om mechanische ondersteuning te bieden aan elektronische componenten.

Kappa 438 PCB capaciteit:

Laaggetallen: Kappa 438 PCB's zijn verkrijgbaar in verschillende laaggetallen, waaronder dubbele laag, multi-laag en hybride configuraties.

Koperen gewichten: klanten kunnen kiezen tussen koperen gewichten van 1 oz (35 μm) of 2 oz (70 μm) om aan hun specifieke ontwerpvereisten te voldoen.

Dikteopties: Kappa 438 is verkrijgbaar in diktes van 20mil, 30mil, 40mil en 60mil, waardoor er flexibiliteit is voor verschillende toepassingen.

Maximale grootte: de maximale grootte van Kappa 438 PCB's is 400 mm X 500 mm, waardoor het geschikt is voor een breed scala aan elektronische apparaten.

Soldeermaskerkleuren: Klanten hebben de vrijheid om te kiezen uit een verscheidenheid aan soldeermaskerkleuren, waaronder groen, zwart, blauw, geel, rood en meer, zodat ze kunnen worden aangepast en visueel aantrekkelijk zijn.

Opties voor oppervlakteafwerking: Kappa 438-PCB's kunnen worden afgewerkt met verschillende oppervlakteafwerkingen, zoals onderdompelingsgoud, HASL, onderdompelingzilver, onderdompeling tin, puur goud, OSP, ENEPIG, kaal koper, en anderen,aanpassingen aan specifieke toepassingsvereisten.

Toepassingen van Kappa 438 PCB:

Kappa 438-laminaat wordt veel gebruikt in een breed scala van toepassingen, waaronder:

Draadloze communicatiesystemen:

Gelicentieerde geassisteerde toegang (LAA)

Kleine cellen en gedistribueerde antennesystemen (DAS)

Voertuig-naar-voertuig (V2V) en voertuig-naar-infrastructuur (V2I) -communicatie

Internet van de dingen (IoT):

Slimme huisautomatisering

Draadloze meters en monitoringsapparaten

Conclusie:

Rogers Kappa 438 PCB's bieden draadloze circuitontwerpers een opmerkelijke oplossing die de beperkingen van FR-4 materialen overtreft.Kappa 438-laminaat biedt een ideale prijs-kostenverhoudingDeze laminaten zijn compatibel met standaard epoxy/glas (FR-4) -processen, waardoor ze een handige keuze zijn voor de productie van schakelingen.Of het nu gaat om draadloze communicatiesystemen of IoT-toepassingen., Kappa 438 PCB's bieden kwalitatief hoogwaardige, kosteneffectieve oplossingen die voldoen aan de eisen van de hedendaagse technologie-gedreven wereld.
