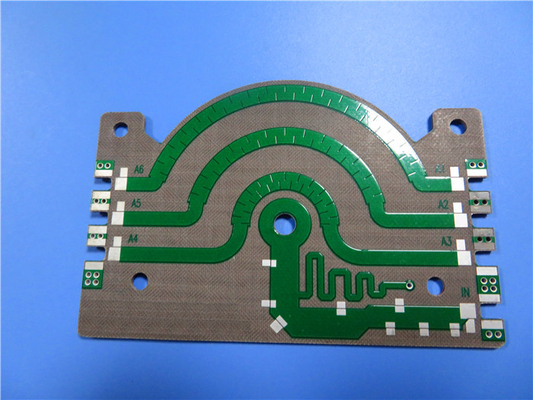

Glas gevulde PTFE-composites High Frequency PCB-circuitboards 60mil TLY-5Z

Vandaag zullen we het hebben over TLY-5Z PCB's, een type hoogfrequente PCB die op lichtgewicht substraten wordt vervaardigd.

TLY-5Z-laminaat is een geavanceerd composiet gemaakt van glasgevulde PTFE, versterkt met geweven glasvezel.zoals lucht- en ruimtevaart.

De met glas gevulde structuur zorgt voor een dimensionale stabiliteit die niet kan worden bereikt met niet-versterkte PTFE's.met een vermogen van meer dan 10 W,.

Laten we nu eens nader kijken naar de typische eigenschappen van TLY-5Z laminaat.

TLY-5Z vertoont een lage dielektrische constante van 2,2 en een lage dissipatiefactor van 0,0015 bij 10 GHz. Het heeft ook een goede volumeweerstand van 10^9 Mohms/cm en een oppervlakteweerstand van 10^8 Mohms.

Wat de elektrische prestaties betreft, heeft TLY-5Z een hoge dielectrische breukspanning van 45 kV en een dielectrische sterkte van 770 V/mil.

In vergelijking met conventionele materialen met een dielectrische constante van 2,2 heeft TLY-5Z een lagere temperatuurcoëfficiënt van dielectrische constante (TCDk) van -72 ppm/°C, variërend van -55 tot 150°C.de thermische geleidbaarheid is relatief laag bij 0.2 W/m/K.

Aan de andere kant heeft TLY-5Z uitstekende mechanische eigenschappen./inch voor 1 oz koper en een treksterkte van meer dan 9000 psi, zowel in de machinerichting (MD) als in de dwarsrichting (CD)De trekmodule bedraagt in beide richtingen meer dan 16000 psi en kan de verlenging met 6% en 6,9% verlengen.

In termen van buigsterkte presteert TLY-5Z goed met respectievelijk 10300 psi en 11600 psi in de richting MD en CD.Het heeft een hoge buigmodulus van meer dan 300 duizend en 400 duizend in respectievelijk de MD- en CD-richtingen.

TLY-5Z toont een goede dimensionale stabiliteit, met een negatieve nominale waarde van ongeveer -0,05% in de MD-richting.met een waarde van -0.07% voor verschillende diktes.

Met een dichtheid van 1,92 g/cm3 is TLY-5Z een laagdicht laminaat. Het heeft een specifieke warmtewaarde van 0,95 J/g/°C en een lage vochtabsorptie van 0,03%.Het heeft ook een durometerhardheid van 68 en is UL 94V-0 compatibel.

Bij Bicheng PCB, bieden we TLY-5Z PCB's in verschillende configuraties, waaronder dubbellaagplaten, meerlaagplaten en hybride ontwerpen.30 ml, en 60 mils, en we kunnen ook de dikte aanpassen in stappen van 10 mils (0,250 mm).

Onze maximale PCB-grootte op hoogfrequente materialen is 400mm bij 500mm.met een diameter van niet meer dan 20 mm,.

Er zijn verschillende kleuren van het soldeermasker zoals groen, zwart, blauw, geel en rood beschikbaar, en we bieden oppervlakte pad plating opties met inbegrip van onderdompeling goud, HASL, onderdompeling zilver, onderdompeling tin, OSP,zuiver goud, ENEPIG, en kaal koper.

De TLY-5Z-boards worden vaak gebruikt in luchtvaartcomponenten, lichtgewichtantennes voor vliegtuigen en passieve RF-componenten.

Tot slot is TLY-5Z niet alleen een optie met een hoge prestatie, maar ook een aantrekkelijke keuze vanuit kostenperspectief.Het biedt een kosteneffectiever alternatief in vergelijking met traditionele PTFE-rijke kopergeplatte laminaat. TLY-5Z is geschikt voor commerciële mikrogolftoepassingen met een groot volume, waar PTFE-rijke substraten te duur kunnen zijn.
