| Laagtelling: | 2-laag | PCB-dikte: | 0.8mm |
|---|---|---|---|
| PCB-formaat: | 76.88 mm x 72.64 mm | Kopergewicht: | 1 oz (1,4 ml) buitenste lagen |
| Silkscreen: | Wit | De oppervlakte eindigt: | Onderdompeling zilver |
| Hoog licht: | Onderdompeling Zilver RF High Frequency PCB,Hoogfrequente PCB's RO3206,Onderdompeling Zilveren RF PCB Board |
||
Een korte inleiding

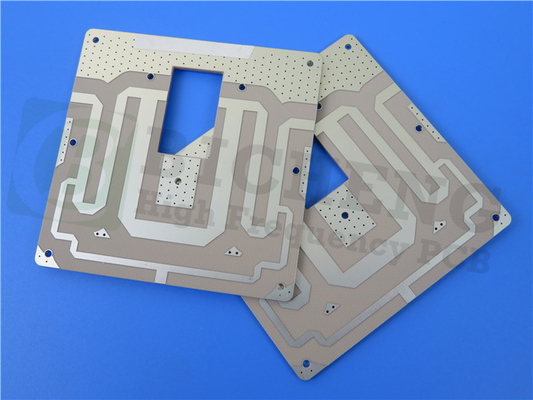

De stapel van dit PCB bestaat uit twee koperlagen, elk met een dikte van 35 μm. Het gebruikte substraatmateriaal is RO3206, met een dikte van 0,635 mm (25 mil).Dit is een soort van 2-laag rigide circuit board.
De afmetingen van het bord zijn gespecificeerd als 76,88 mm x 72,64 mm, met een tolerantie van +/- 0,15 mm. De minimale sporen/ruimte is ingesteld op 9/10 mil, en de minimale gaatengrootte is 0,35 mm.Het is ook vermeld dat er geen blinde vias in dit ontwerp.
Andere essentiële details zijn onder andere de afgeronde plaatdikte van 0,8 mm, het kopergewicht van de buitenste laag van 1 oz (1,4 mil) en de via-platingdikte van 20 μm.De voor het PCB gekozen oppervlakte is onderdompeling zilver, die een beschermende coating biedt en een goede lasbaarheid garandeert.
Wat de PCB-functies betreft, is er bovenste zijde-scherm in het wit, maar geen onderste zijde-scherm.
Om de kwaliteit en betrouwbaarheid te waarborgen, wordt vóór verzending een 100% elektrische test uitgevoerd om de functionaliteit en prestaties van het PCB te verifiëren.
Het type afbeelding dat wordt geleverd voor de productie van het PCB is Gerber RS-274-X, een standaardformaat dat veel wordt gebruikt in de industrie.het waarborgen dat het PCB voldoet aan de vereiste industriële normen.
Ten slotte is de beschikbaarheid van PCB's wereldwijd.
| Parameter | Waarde |
| Stack-up | 2-laag rigide PCB's |
| Koperen_laag_1 | 35 μm |
| Substraat (RO3206) | 0.635 mm (25mil) |
| Koperen_laag_2 | 35 μm |
| Afmetingen van het bord | 76.88 mm x 72.64 mm |
| Tolerantie | +/- 0,15 mm |
| Minimaal spoor/ruimte | 9/10 mils |
| Minimale grootte van het gat | 0.35mm |
| Blinde vias | - Nee, niet echt. |
| Dikte van het afgewerkte plaat | 0.8mm |
| Gewicht van de afgewerkte Cu | 1 oz (1,4 ml) buitenste lagen |
| Via de dikte van de bekleding | 20 μm |
| Afwerking van het oppervlak | Zilver met onderdompeling |
| Hoogste zijdeplaat | Wit |
| Onderste zijdeplaat | - Nee, niet echt. |
| Top Solder Mask | - Nee, niet echt. |
| Onderste soldeermasker | - Nee, niet echt. |
| 100% Elektrische test | Gebruikt vóór verzending |
| Componenten | 15 |
| Totaal Pads | 112 |
| Door de gaten gedraaide pads | 5 |
| Top SMT Pads | 6 |
| Onderste SMT-pads | 0 |
| Vries | 143 |
| Netten | 3 |
| Soort geleverd kunstwerk | Gerber RS-274-X |
| Geaccepteerde norm | IPC-klasse 2 |
| Beschikbaarheid | Wereldwijd |
FverzoekerEenverplaatstQVerklarings(VVV)’s)
Leveren wij wereldwijd?
Alle PCB's die via Bicheng Ltd kunnen worden gekocht, kunnen wereldwijd worden verzonden naar landen die niet onder embargo vallen.
Zijn de hoogfrequente materialen op voorraad?
We houden het meeste van het hoogfrequente materiaal in voorraad met prototype hoeveelheid, zoals Rogers materiaal met 3000 serie, 4000 serie, 5000 serie, 6000 serie etc, Taconic materiaal met RF serie,TLX-serie, TLY-serie enz., Wangling materiaal F4B met DK2.2, DK2.65 enz. Aangezien het hoogfrequente materiaal zo veel verschillende soorten heeft, kunt u onze verkoopmedewerkers raadplegen voordat u bestelt.
Kan ik mijn bestelling ophalen?
Het is helemaal geen probleem om bestellingen van boards of verzameling van PCB's van onze vestigingen te halen via uw account in DHL, UPS of FedEx etc.Wij helpen u bij het opstellen van de nodige uitvoerdocumenten of dossiers voor douaneaangifte.
Hoeveel kost de levering?
We hebben verschillende vervoerders om uit te kiezen. Gewoonlijk kiezen we er een met de beste verzendkosten voor u. Als uw bestelling dringend is, kunnen we u helpen de expediteur met snelle tijdigheid te kiezen.
Kan ik mijn PCB's teruggeven?
PCB's zijn onomkeerbare op maat gemaakte producten, het is niet toegestaan de artikelen terug te sturen als er geen kwaliteitsproblemen zijn.
Wanneer komt mijn bestelling?
Alle PCB's worden op dezelfde dag verzonden als ze klaar zijn voor 17:00.Europese klanten in 6-7 dagen en Amerikaanse (Noord en Zuid) in 6-7 dagen, maar de vervoerders garanderen dit niet vanwege de complexiteit van het vervoer.
Moet ik tekenen voor mijn pakket?
We verzenden alle bestellingen met DHL, UPS, FedEx, TNT, Aramex of EMS, zodat ze volledig worden gevolgd en mogelijk een handtekening nodig hebben.
Hoe kan ik mijn bestelling bijhouden?
Zodra uw PCB-platen zijn verzonden, ontvangt u een verzendbevestiging via e-mail van onze verkoop die een trackingnummer bevat.
Wat moet ik doen als mijn pakket is beschadigd of verloren is gegaan?
Deze situatie is zeldzaam in onze dagelijkse business. de pcb-boards zijn verpakt met bubbelmateriaal binnen en met KK-klasse karton buiten om uw pcb's te beschermen.U moet onmiddellijk contact met ons opnemen zodat we contact kunnen opnemen met de vervoerder en een vervangende productie kunnen regelen.Bewaar alle beschadigde artikelen, inclusief beschadigde verpakkingen, ter referentie.
PCB-capaciteit 2023
| Substraattypen en merken | Standaard FR-4, High Tg FR-4, High Frequency Materials, Polyimide/PET flexibele materialen |
| Shengyi, ITEQ, Isola, Taiwan Union, Rogers Corp. Taconic, Panasonic | |
| Soorten boards | Rigid PCB, Flexible Circuits, Rigid-Flex PCB, Hybrid PCB, HDI PCB |
| CCL-model | Hoge Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A Hoge CTI FR-4: S1600L, ST115 |
| Rogers Corp.RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917 | |
| Taconic:De in lid 1 bedoelde informatie moet worden verstrekt aan de bevoegde autoriteit van de lidstaat van herkomst. | |
| F4B PTFE-composites:(DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2) | |
| Maximale aflevergrootte | 1200 mm x 572 mm |
| Minimale dikte van het afgewerkte plank | L≤2L: 0,15 mm; 4L: 0,4 mm |
| Maximale dikte van het afgewerkte plank | 10.0 mm |
| Blinde begraven gaten (niet oversteken) | 0.1 mm |
| Maximale afmetingsgraad van het gat | 15:01 |
| Minimale mechanische boorgatdiameter | 0.1 mm |
| Tolerantie door het gat | +/- 0,0762 mm |
| Tolerantie voor gaten in de pers | +/- 0,05 mm |
| Niet-geplateerde koper gat toleranties | +/- 0,05 mm |
| Maximaal aantal lagen | 32 |
| Inwendige en buitenste laag Maximale koperdikte | 12 oz |
| Minimale tolerantie voor boorgaten | +/- 2 mil |
| Minimale tolerantie van laag tot laag | +/- 3 mil |
| Minimale lijnbreedte/afstand | 3 ml/3 ml |
| Minimale BGA-diameter | 8mil |
| Impedantietolerantie | < 50Ω ± 5Ω; ≥50Ω±10% |
| Oppervlaktebehandelingsprocessen | HASL met lood/loodvrij, onderdompelingsgoud, onderdompeling zilver, onderdompeling tin, OSP, ENIG, ENEPIG, koolstof inkt, peelable masker, gouden vinger, enz. |
