| Hoog licht: | Dubbelzijdig RF-PCB-bord,5870 PCB's van kaal koper,31 mil Bare Copper PCB |
||
|---|---|---|---|

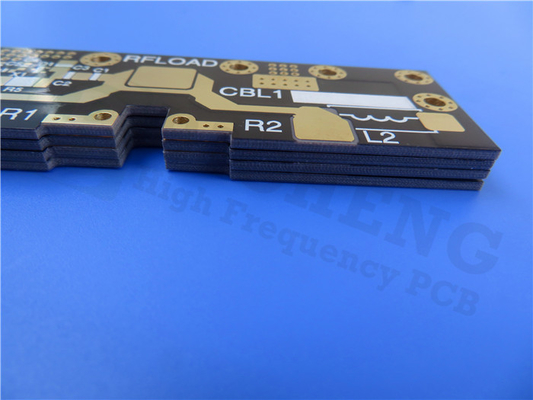

We presenteren onze nieuw geleverde PCB, vakkundig vervaardigd met Rogers RT/duroid 5870 glas microfiber versterkt PTFE composieten.Deze 2-laag rigide PCB is ontworpen om te voldoen aan de eisen van hoge frequentie toepassingen, met uitzonderlijke elektrische prestaties en betrouwbaarheid.
Het materiaal van het PCB, Rogers RT/duroid 5870, is een gevestigd en algemeen vertrouwd versterkt PTFE-materiaal met een proces DK van 2,33 +/- 0,02 bij 10 GHz/23 °C en een dissipatiefactor van 0.0012 bij dezelfde frequentie en temperatuurHet PTFE-materiaal heeft een laagst elektrisch verlies en zorgt voor een efficiënte signaaloverdracht en een minimaal signaalverlies, waardoor een hoge betrouwbaarheid wordt gewaarborgd.
De constructiedetails van het PCB omvatten aan beide zijden een koperlaag met elk een dikte van 35 μm. De Rogers Core RT/duroid 5870-laag heeft een dikte van 0,787 mm (31 mil),een uitstekende dimensionale stabiliteit en signaalintegriteitHet afgewerkte bord heeft een dikte van 0,9 mm, wat zorgt voor een compact en betrouwbaar ontwerp.
Dit PCB biedt uitzonderlijke veelzijdigheid en gebruiksgemak. Het kan gemakkelijk worden gesneden, gedeeld en gemanipuleerd tot vorm, waardoor naadloze integratie in verschillende toepassingen mogelijk is.De weerstand tegen oplosmiddelen en reagentia die worden gebruikt bij het etsen of platteren van randen en gaten zorgt voor duurzaamheid en betrouwbaarheid op lange termijn.
Onze PCB's zijn gebouwd om harde omgevingen te weerstaan en zijn ideaal voor omgevingen met veel vocht.Dit maakt het geschikt voor een reeks toepassingen, met inbegrip van commerciële breedbandantennes voor luchtvaartmaatschappijen, microstrip- en stripline-circuits, millimetergolftoepassingen, radarsystemen, begeleidingssystemen en punt-tot-punt digitale radioantennes.
Om de hoogste kwaliteitsnormen te handhaven, ondergaan onze PCB's voor verzending een 100% elektrische test.Wereldwijd beschikbaar, kunt u erop vertrouwen dat onze PCB's toegankelijk zijn, ongeacht waar uw project u heen brengt.
Voor alle technische vragen of vragen kunt u contact opnemen met Ivy op sales10@bichengpcb.com. Ons team is toegewijd aan het leveren van uitzonderlijke ondersteuning en expertise om het succes van uw project te garanderen.
| Dielectrische constante,εProces | 2.33 2.33±0.02 spectrum. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielectrische constante,ε Ontwerp | 2.33 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0005 0.0012 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt ε | -115 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
| Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
| Specifieke warmte | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
| Tensielmodule | Test bij 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
| 1300(189) | 490(71) | X | ||||
| 1280 ((185) | 430(63) | Y | ||||
| Ultieme stress | 50(7.3) | 34(4.8) | X | |||
| 42(6.1) | 34(4.8) | Y | ||||
| De ultieme spanning | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| Compressiemodule | 1210(176) | 680(99) | X | MPa ((kpsi) | Een | ASTM D 695 |
| 1360(198) | 860(125) | Y | ||||
| 803 ((120) | 520(76) | Z. | ||||
| Ultieme stress | 30(4.4) | 23(3.4) | X | |||
| 37 ((5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37 ((5.3) | Z. | ||||
| De ultieme spanning | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z. | ||||
| Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidbaarheid | 0.22 | Z. | W/m/k | 80°C | ASTM C 518 | |
| Coëfficiënt van thermische uitbreiding | 22 28 173 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperen schil | 27.2(4.8) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A | |
Het vermogen van RT/duroid 5870 verkennen: het potentieel van hoogfrequente toepassingen ontgrendelen
Inleiding:
In de wereld van hoogfrequente toepassingen is het kiezen van het juiste PCB-materiaal cruciaal om optimale elektrische prestaties en betrouwbaarheid te garanderen.Een materiaal dat opvalt door zijn uitzonderlijke eigenschappen is RT/duroïde 5870In dit artikel gaan we diep in op de kenmerken en voordelen van RT/duroid 5870, waarbij we de elektrische prestaties, mechanische eigenschappen, bewerkingsmogelijkheden,duurzaamheid in ruwe omgevingen, veelzijdige toepassingen, kwaliteitsnormen, wereldwijde beschikbaarheid en technische ondersteuning.Kom mee op deze reis terwijl we het ware potentieel van RT/duroid 5870 ontgrendelen en de impact ervan op hoogfrequente ontwerpen.
Het ontrafelen van de elektrische prestaties:
De sleutel tot een superieure elektrische prestatie ligt in de dielectrische constante en de dissipatiefactor.33, waardoor een efficiënte signaaloverdracht en een minimaal signaalverlies worden gewaarborgd.0012, het vermindert het energieverlies en verbetert de signaalintegriteit, waardoor het ideaal is voor hoogfrequente toepassingen.
Robuust en betrouwbaar:
RT/duroïde 5870 vertoont een opmerkelijke thermische stabiliteit met een thermische coëfficiënt van -115 ppm/°C, waardoor een consistente prestatie over een breed temperatuurbereik wordt gewaarborgd.met inbegrip van de trekmodulus en de ultieme spanningDe RT/duroïde 5870 biedt een onwrikbare betrouwbaarheid, zowel bij kamertemperatuur als bij hoge temperaturen.
Naadloze integratie:
RT/duroid 5870 biedt een uitstekende bewerkbaarheid, waardoor gemakkelijk kan worden gesneden, gedeeld en gevormd.De gevestigde materiële eigenschappen maken het een veelzijdige keuze voor verschillende toepassingen, waardoor ontwerpers de vrijheid krijgen om hun ideeën tot leven te brengen.
Duurzaamheid in ruwe omgevingen:
Het werken in omgevingen met een hoog vochtgehalte of het in aanraking komen met oplosmiddelen en reagentia kan voor PCB's uitdagingen opleveren.Het is bestand tegen oplosmiddelen en reagentia die worden gebruikt bij het etsen of bekleden van randen en gatenDe vochtopname van 0,02% en de chemische weerstand maken het een ideale keuze voor veeleisende omgevingen.
Verscheidenheid in toepassingen:
RT/duroid 5870 heeft een brede toepassing in industriële sectoren zoals luchtvaart, telecommunicatie en radarsystemen.met een vermogen van niet meer dan 50 W, millimetergolftoepassingen, radarsystemen, begeleidingssystemen en punt-tot-punt digitale radioantennes.De uniforme elektrische eigenschappen van RT/duroid 5870 over een breed frequentiebereik maken het een ideale oplossing voor hoogfrequente ontwerpen.
Kwaliteitsborging:
RT/duroid 5870 voldoet aan de IPC-Klasse-2-normen en zorgt voor een consistente en betrouwbare prestaties.Strenge elektrische testen garanderen dat elk PCB voldoet aan de hoogste kwaliteits- en prestatienormenMet RT/duroid 5870 kunt u erop vertrouwen dat uw hoogfrequente ontwerpen in goede handen zijn.
Wereldwijde beschikbaarheid:
Het maakt niet uit waar uw project u naartoe brengt, RT/duroid 5870 is wereldwijd beschikbaar.Neem afscheid van geografische beperkingen en gebruik de wereldwijde beschikbaarheid van RT/duroid 5870 voor uw hoogfrequente toepassingen.
Technische ondersteuning en deskundigheid:
We begrijpen dat het ontwerpen van hoogfrequente applicaties complex kan zijn, daarom bieden we speciale technische ondersteuning om u te helpen bij elke stap.Ons ervaren team van deskundigen is beschikbaar om uw vragen te beantwoorden.Met onze technische ondersteuning en expertise kunt u uw hoogfrequente ontwerpen met vertrouwen tot leven brengen.
Toekomstige innovaties:
De wereld van hoogfrequente toepassingen is in voortdurende ontwikkeling, net als RT/duroid 5870.Blijf voorop door de toekomstige innovaties en potentie van RT/duroid 5870 te verkennenOntdek hoe dit PCB-materiaal de grenzen van hoogfrequentieontwerp blijft verleggen en nieuwe mogelijkheden ontgrendelt.
Conclusie:
RT/duroid 5870 is een baanbrekend PCB-materiaal dat een wereld van mogelijkheden opent voor hoogfrequente toepassingen.naadloze integratie mogelijkheden, duurzaamheid in moeilijke omgevingen, veelzijdige toepassingen, naleving van kwaliteitsnormen, wereldwijde beschikbaarheid en speciale technische ondersteuning maken het de ideale keuze voor ingenieurs en ontwerpers.RT/duroïde 5870, kunt u het volledige potentieel van uw hoogfrequente ontwerpen loslaten en uw ideeën tot leven brengen.
