| Hoog licht: | 60 mil hoogfrequente PCB materiaal,1oz hoge Frequentiepcb,Hoogfrequente onderdompelinggoud-PCB |
||
|---|---|---|---|

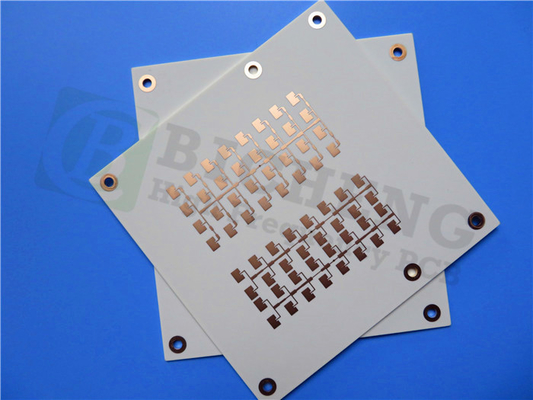

Onze nieuw geleverde 2-laag rigide PCB is speciaal ontworpen om te voldoen aan de veeleisende vereisten van high-performance en high-volume applicaties.Met zorgvuldigheid vervaardigd met behulp van Rogers RO4003C koolwaterstof keramisch geweven glas, biedt dit PCB ongeëvenaarde elektrische prestaties en dimensionale stabiliteit.
Het PCB-materiaal, RO4003C, is een versterkt koolwaterstof/keramisch laminaat dat bekend staat om zijn lage dielectriciteit en lage verlies.38 bij 10 GHz en een dissipatiefactor van 0.0027 bij 10 GHz wordt een uitstekende elektrische prestatie bereikt, waardoor het ideaal is voor toepassingen die hogere bedrijfsfrequenties vereisen.Stabiele elektrische eigenschappen in het frequentiebereik maken het mogelijk om uit te blinken in gecontroleerde impedantietransmissielijnen en herhaalbare filterontwerpen.
Met een lage thermische coëfficiënt van dielektrische constante en een uitstekende dimensionale stabiliteit wordt een betrouwbare prestatie gewaarborgd, zelfs bij wisselende circuitverwerkingstemperaturen.Doorgeslagen gaten profiteren van de duurzaamheid van de lage Z-as uitbreiding, terwijl de stabiliteit gedurende het gehele productieproces wordt gehandhaafd vanwege de lage uitbreidingscoëfficiënt in het vlak.
De stapel van dit PCB bestaat uit een 1.524 mm Rogers 4003C-kern tussen twee 35 μm koperlagen, die een optimale signaaloverdracht en structurele integriteit bieden.De veelzijdigheid in het circuitontwerp wordt bereikt met een eindplaat dikte van 1.6 mm en een minimaal spoor/ruimte van 5/4 mil.
Dit PCB wordt geleverd met verschillende constructiedetails, waaronder een afmeting van 42,56 mm x 63,2 mm (+/- 0,15 mm), waardoor een precieze montage in uw toepassingen wordt gewaarborgd.Een efficiënte integratie van de onderdelen wordt vergemakkelijkt door de minimale gaatengrootte van 0.5 mm, en de oppervlakte afwerking van Immersion Gold zorgt voor uitstekende soldeerbaarheid en corrosiebestendigheid.
Met een totaal van 12 componenten en 38 pads, waaronder 21 door-gat pads en 17 top SMT pads, is er voldoende ruimte voor uw circuits.,Een efficiënte routing en connectiviteit worden bereikt door de opneming van 49 via's en 3 netten.
Het voldoet aan de kwaliteitsnormen van IPC-Klasse 2, dit PCB ondergaat voor verzending een 100% elektrische test, die de betrouwbaarheid en functionaliteit ervan garandeert.Naadloze integratie in uw productieproces wordt mogelijk gemaakt door de compatibiliteit met Gerber RS-274-X artwork.
Deze hoogwaardige PCB's vinden toepassingen in verschillende industrieën en zijn uitstekend in het leveren van betrouwbare en efficiënte prestaties op gebieden zoals cellulaire basisstationantennes en vermogenversterkers,radar en sensoren voor automobiel, en LNB's voor satellieten voor directe uitzending.
Voor technische vragen of verdere informatie kunt u contact opnemen met Ivy op sales10@bichengpcb.com.Vertrouw op onze expertise om PCB's van de hoogste kwaliteit te leveren voor uw geavanceerde toepassingen.
| Dielectrische constante,εProces | 3.38±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.55 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +40 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 14 46 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 1.05 (6.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | N/A | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Voordelen van het gebruik van RO4003C:
1Uitstekende elektrische prestaties: RO4003C-materiaal biedt een lage dielectrische tolerantie en een laag verlies, waardoor het ideaal is voor toepassingen met hogere werkfrequenties.Het maakt een superieure signaalintegriteit mogelijk en zorgt voor een efficiënte transmissie van hoogfrequente signalen.
2Stabiele elektrische eigenschappen versus frequentie: het materiaal vertoont consistente elektrische eigenschappen in een breed frequentiebereik,die cruciaal is voor gecontroleerde impedantietransmissielijnen en het herhaalbare ontwerp van filtersDeze stabiliteit zorgt voor een betrouwbare en voorspelbare circuitprestatie.
3Dimensionele stabiliteit: RO4003C-materiaal heeft een uitstekende dimensionale stabiliteit, wat betekent dat het zijn vorm en grootte behoudt, zelfs bij verschillende verwerkingstemperaturen.Deze stabiliteit is essentieel voor nauwkeurige productieprocessen en betrouwbare circuitsamenstelling.
4. CAF-weerstand: het materiaal is bestand tegen de vorming van geleidende anodische filamenten (CAF), wat een veel voorkomende zorg in elektronische assemblages is.Deze weerstand zorgt voor de betrouwbaarheid en prestaties van het PCB op lange termijn.
5. Volumeproductieproces: RO4003C-laminaat kan worden vervaardigd met behulp van standaard glas-epoxideprocessen, waardoor het compatibel is met kosteneffectieve en algemeen beschikbare productietechnieken.Dit maakt een efficiënte en schaalbare productie mogelijk.
Nadelen van het gebruik van RO4003C:
1Beperkt temperatuurbereik: RO4003C heeft een breed werktemperatuurbereik van -40°C tot +85°C, maar is mogelijk niet geschikt voor extreme temperatuuromgevingen buiten dit bereik.Voor toepassingen die een hogere temperatuurbestendigheid vereisen, kunnen alternatieve materialen nodig zijn.
2. Kosten: In vergelijking met sommige andere PCB-materialen kan RO4003C een hogere kosten hebben.het is concurrerend geprijsd binnen zijn prestatieklasse en biedt waarde voor toepassingen die zijn specifieke voordelen vereisen.
