Productdetails:
|
| Hoog licht: | Dubbellaag RF-circuit board,Onderdompeling Goud RF Circuit Board,12 millimeter RF-PCB-bord |
||
|---|---|---|---|

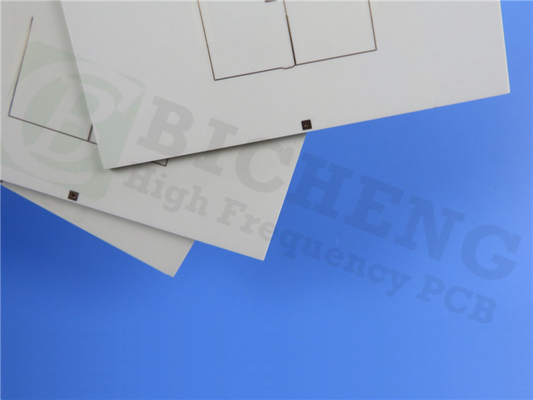

Het is ons een genoegen om onze nieuw geleverde Rogers RO4003C Hydrocarbon Ceramic geweven glas PCB, een high-performance oplossing die voldoet aan de eisen van moderne elektronische toepassingen.Geproduceerd volgens de hoogste normen, biedt dit tweelaags rigide PCB uitzonderlijke prestaties, betrouwbaarheid en veelzijdigheid.
1. Superieur PCB materiaal
De basis van ons PCB ligt in het Rogers RO4003C Hydrocarbon Ceramic geweven glasmateriaal. met een proces DK van 3,38 bij 10 GHz/23°C en een lage dissipatiefactor van 0.0027 bij dezelfde frequentie en temperatuur, dit PCB-materiaal zorgt voor uitstekende signaalintegriteit en minimaal verlies. Bovendien zijn de indrukwekkende waarden Tg (> 280 °C) en Td (> 425 °C) zeer bestand tegen extreme temperatuuromgevingen,een betrouwbare prestatie in een breed scala aan bedrijfsomstandigheden (-40 °C tot +85 °C).
2Robuust Stackup:
Het PCB heeft een stevige 2-laag stapel die de structurele integriteit verbetert.Deze constructie biedt uitstekende elektrische geleidbaarheid en mechanische sterkte, waardoor het geschikt is voor verschillende toepassingen.
3Precieze bouwgegevens:
De PCB heeft precieze constructiedetails om aan de eisen van uw project te voldoen.Dit PCB zorgt voor een perfecte pasvorm.De minimale sporen/ruimte van 4/4 millimeter en de minimale gatgrootte van 0,25 mm maken het mogelijk om ingewikkelde circuits en componenten te plaatsen.4 mils) buitenlaag kopergewicht en via een deklaagdikte van 20 μmDe oppervlakte is zorgvuldig vervaardigd met onderdompelingsgoud voor uitstekende geleidbaarheid en corrosiebestandheid.
4Strenge testen en statistieken:
Om de hoogste kwaliteit te garanderen, ondergaat elk PCB een 100% elektrische test voor verzending.217 totale pads, 112 door-gat pads, 105 bovenste SMT pads, 0 onderste SMT pads, 168 vias en 5 netten.
5. Voldoen aan de normen:
Onze PCB's voldoen aan de IPC-Klasse-2-norm, wat betekent dat ze van hoge kwaliteit en betrouwbaarheid zijn.Deze naleving zorgt ervoor dat de PCB voldoet aan de door de industrie aanvaarde normen en naadloos in uw projecten kan worden geïntegreerd.
6Wereldwijde beschikbaarheid en ondersteuning:
Onze Rogers RO4003C 2-laag rigide PCB's zijn wereldwijd verkrijgbaar.Neem contact op met Ivy op sales10@bichengpcb.com.
Kies voor onze hoogwaardige Rogers RO4003C 2-Layer Rigid PCB voor uw volgende project en ervaar uitzonderlijke prestaties, betrouwbaarheid en eenvoud van integratie.nauwkeurige constructie, en de naleving van de industriestandaarden, is dit PCB de ideale keuze voor een breed scala aan toepassingen.Vertrouw op onze expertise en breng uw elektronische projecten naar nieuwe hoogten met onze betrouwbare en veelzijdige PCB-oplossing.
| Dielectrische constante,εProces | 3.38±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.55 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +40 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 14 46 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 1.05 (6.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | N/A | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
RO4003C: De kracht van hoogwaardige PCB's ontketenen
I. Introductie van RO4003C: de toekomst van PCB-technologie
RO4003C is een geavanceerd PCB-materiaal dat nieuwe mogelijkheden biedt voor hoogwaardige elektronica.U kunt het ware potentieel van uw PCB-ontwerpen vrijmaken..
II. Het begrijpen van de wetenschap achter RO4003C: kerneigenschappen
RO4003C beschikt over een indrukwekkende dielectrische constante, een cruciale factor voor de signaalintegrititeit in hoogfrequente toepassingen.05, RO4003C zorgt voor uitstekende elektrische prestaties en signaaloverdracht met weinig verlies.
Onovertroffen prestaties: belangrijkste specificaties van RO4003C
RO4003C's dissipatiefactor van 0,0027 zorgt voor een minimaal signaalverlies en een superieure elektrische prestatie, zelfs bij hoge frequenties.het bestand is tegen extreme temperatuurvariaties, waardoor het geschikt is voor ruwe omgevingen.
IV. Toepassingen en toepassingsgevallen: waar RO4003C excelleert
De uitzonderlijke eigenschappen van RO4003C maken het een ideale keuze voor verschillende industrieën en toepassingen.RO4003C stelt ingenieurs in staat optimale prestaties en betrouwbaarheid te bereiken.
V. Voordelen van RO4003C voor uw PCB-projecten
RO4003C biedt tal van voordelen als PCB-materiaal.2 x 109 MΩ garandeert uitstekende oppervlakteprestatiesMet een elektrische sterkte van 31,2 Kv/mm (780 V/mil) zorgt RO4003C voor een betrouwbare werking, zelfs onder veeleisende omstandigheden.
VI. RO4003C in het tijdperk van geavanceerde elektronica: trends en toekomstperspectieven
Ontdek de opkomende trends en toekomstige vooruitzichten voor RO4003C in geavanceerde elektronica.RO4003C is klaar om de toekomst van het elektronische project te vormen.
Conclusie:
RO4003C is een baanbrekend PCB materiaal dat een revolutie veroorzaakt in high-performance elektronica.RO4003C stelt ingenieurs en ontwerpers in staat om de grenzen van wat mogelijk is te verleggenGebruik de kracht van RO4003C en ontsluit een wereld van mogelijkheden voor je volgende generatie elektronische projecten.
