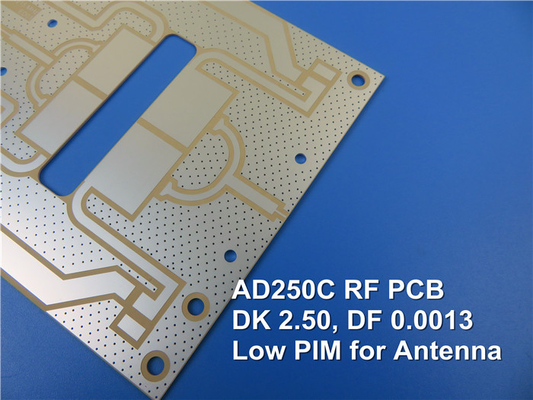

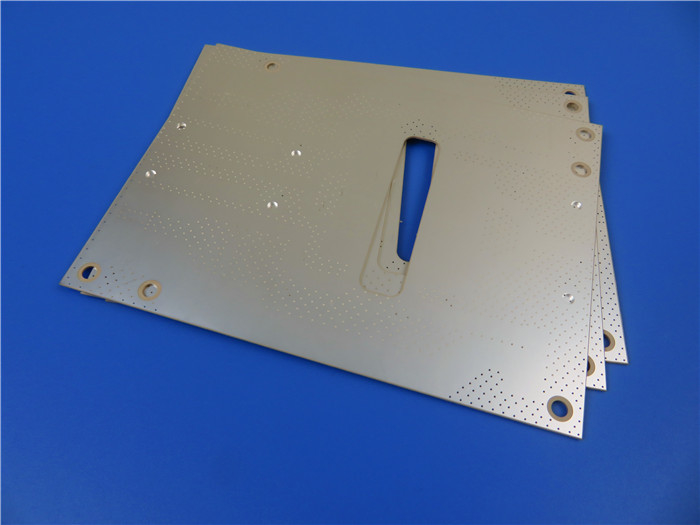

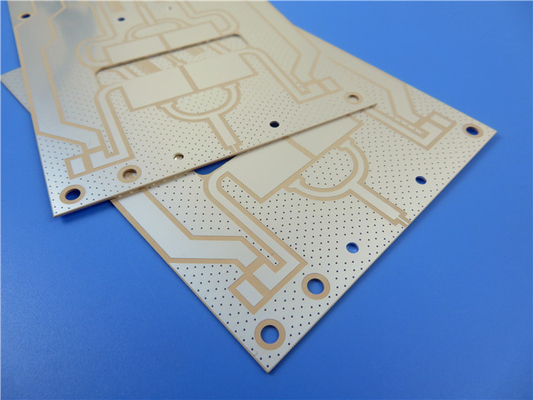

Productdetails:
|
Hoog licht: | 2 laag PCB zonder soldeermasker,2 laag Stijve PCB,Rogers AD250 Rigid PCB |
---|
Ervaar uitzonderlijke prestaties en betrouwbaarheid met onze nieuw geleverde 2-laag rigide PCB, met de cutting-edge Rogers AD250 PTFE en Ceramic Filled Composite materiaal.Ontworpen om aan de hoogste normen te voldoen, dit PCB biedt superieure elektrische eigenschappen en temperatuurweerstand, waardoor het een ideale keuze is voor een breed scala aan toepassingen.
Belangrijkste kenmerken:
PCB materiaal:
Rogers AD250 PTFE en keramisch gevulde composiet met een dielectrische constante van 2,5 bij 10 GHz/23°C.
Extrem lage dissipatiefactor van 0,0014 bij 10 GHz/23°C.
Exceptieve thermische stabiliteit bij een Td van meer dan 500 °C.
Betrouwbare werking bij temperaturen van -40°C tot +85°C.
Stack-up:
2-laag rigide PCB-ontwerp voor efficiënte signaaloverdracht.
koperlaag 1 met een dikte van 35 μm.
Rogers AD250-substraat met een dikte van 1,524 mm.
koperlaag 2 met een dikte van 35 μm.
Bouwgegevens:
Afmetingen: 124,05 mm x 60,61 mm, verkrijgbaar in 5 PCS en 3 soorten.
Minimum Trace/Space: 4,5/5 mils voor nauwkeurige circuits.
Minimum gatgrootte: 0,35 mm voor veelzijdige componentintegratie.
Geen blinde vias voor vereenvoudigde montage.
Afgeronde platendikte van 1,6 mm voor duurzaamheid.
Buitenste lagen met een afgewerkt gewicht van 1 oz (1,4 ml) Cu.
via een deklaagdikte van 20 μm voor betrouwbare verbindingen.
Onderdompeling tin oppervlakte afwerking voor verbeterde soldeerbaarheid.
Groen bovenste soldeermasker voor extra bescherming.
Geen onderste soldeermasker voor flexibiliteit.
100% Elektrische test uitgevoerd vóór verzending voor optimale prestaties.
PCB-statistieken
Componenten: 106 voor uitgebreide functionaliteit.
Totaal Pads: 186 voor veelzijdige onderdelen plaatsing.
Door de gaten: 144 voor betrouwbare verbindingen.
Top SMT Pads: 32 voor onderdelen die op het oppervlak worden gemonteerd.
Onderste SMT-pads: 10 voor onderdelen die op het oppervlak worden gemonteerd.
Vias: 177 voor efficiënte signaalrouting.
Netten: 14 voor naadloze verbinding.
Artwork Format: Gerber RS-274-X voor compatibiliteit en gebruiksgemak.
Geaccepteerde norm: voldoet aan IPC-klasse 2 voor toonaangevende kwaliteit.
Beschikbaarheid: Onze PCB's zijn wereldwijd verkrijgbaar, waardoor klanten wereldwijd toegang hebben.
PCB materiaal: | Geweven glasvezel/keramisch gevulde composieten op basis van PTFE |
Aanduiding: | AD250C |
Dielectrische constante: | 2.50 (10 GHz) |
Dissipatiefactor | 0.0013 (10 GHz) |
Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
Dielektrische dikte | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
PCB-grootte: | ≤ 400 mm x 500 mm |
Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
Afwerking van het oppervlak: | Onderdompelingsgoud (ENIG), HASL, onderdompeling zilver, onderdompeling tin, OSP, ENEPIG, Bare koper, Pure gold plated etc. |
PIM (30mil/60mil) | -159/-163 | dBc | Reflecteerde 43 dBm geveegde tonen bij 1900 MHz, S1/S1 | Rogers Interne 50 ohm | |
Dielektrische constante (proces) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Dielektrische constante (ontwerp) | 2.50 | - | C-24/23/50 | 10 GHz | Fase-lengte van het micro-stripsverschil |
Dissipatiefactor (proces) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Thermische coëfficiënt van dielectrische constante | -117 | ppm/oC | 0°C tot 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Volumeweerstand | 4.8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Oppervlakteweerstand | 4.1 x 107 | Moehm. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Elektrische sterkte (dielektrische sterkte) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Dielectrische afbraak | > 40 | kV | D-48/50 | X/Y richting | IPC TM-650 2.5.6 |
Thermische eigenschappen | |||||
Afbraaktemperatuur (T)d) | > 500 | ̊C | 2 uur @ 105 ̊C | 5% gewichtsverlies | IPC TM-650 2.3.40 |
Coëfficiënt van thermische uitbreiding - x | 47 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
Coëfficiënt van thermische uitbreiding - y | 29 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
Coëfficiënt van thermische uitbreiding - z | 196 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
Warmtegeleidbaarheid | 0.33 | W/mK | - | z-richting | ASTM D5470 |
Tijd voor delaminatie | > 60 | minuten | zoals ontvangen | 288 ̊C | IPC TM-650 2.4.24.1 |
Mechanische eigenschappen | |||||
Koperschilfsterkte na thermische stress | 2.6 (14.8) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35 μm folie | IPC TM-650 2.4.8 |
Flexurele sterkte (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
Treksterkte (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
Flex Modulus (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 Testmethode 2.4.4 |
Dimensionale stabiliteit (MD/CMD) | 0.02/0.06 | mils/inch | na etsen + bakken | - | IPC-TM-650 2.4.39a |
Fysieke eigenschappen | |||||
Ontvlambaarheid | V-0 | - | - | - | UL-94 |
Vochtopname | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
Dichtheid | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
Specifieke warmtecapaciteit | 0.813 | J/g°K | 2 uur bij 105°C | - | ASTM E2716 |
Inleiding van de AD250 PTFE en Ceramic Filled Composite PCB
Onze AD250 PTFE en Ceramic Filled Composite PCB's stellen een nieuwe standaard in prestaties en betrouwbaarheid, waardoor de wereld van circuit board technologie een revolutie wordt.Met zijn geavanceerde kenmerken en geavanceerd ontwerpDit PCB is ontworpen om te voldoen aan de meest veeleisende eisen van verschillende toepassingen.
Onovertroffen elektrische prestaties:
De AD250 PCB toont een indrukwekkende reeks elektrische eigenschappen, waardoor optimale signaalintegriteit en -transmissie wordt gewaarborgd.het behoudt een stabiele prestatie, zelfs in hoogfrequente toepassingenDe weerspiegelde tonen bij 1900 MHz vertonen een opmerkelijke PIM-waarde van -159 dBc (30 mil/60 mil), wat wijst op een uitstekende signaalklarheid en minimale interferentie.Het bord toont een superieure elektrische sterkte., met een dielectrische afbraakspanning van meer dan 40 kV.
Thermische stabiliteit en betrouwbaarheid:
De AD250 PCB is ontworpen om extreme temperaturen te weerstaan en heeft uitzonderlijke thermische eigenschappen.het garanderen van uitstekende duurzaamheid, zelfs in veeleisende omgevingenDe coëfficiënt van thermische uitbreiding blijft binnen aanvaardbare grenzen, met waarden van 47 ppm/°C (axis x), 29 ppm/°C (axis y) en 196 ppm/°C (axis z) over een temperatuurbereik van -55°C tot 288°C.Bovendien, heeft het PCB een thermische geleidbaarheid van 0,33 W/mK in de z-asrichting, wat een efficiënte warmteafvoer mogelijk maakt.
Betrouwbare mechanische sterkte:
De AD250-PCB heeft een uitstekende mechanische prestatie, zorgt voor robuustheid en stabiliteit.het weerstaat buigkrachten en behoudt de structurele integriteitHet PCB vertoont een indrukwekkende treksterkte met waarden van 6,0 MPa (MD) en 5,6 MPa (CMD), waardoor het bestand is tegen trekkrachten.de flex modulus van 885 MPa (MD) en 778 MPa (CMD) verbetert de mechanische stabiliteit van het bord.
Uitstekende dimensionale stabiliteit:
De AD250 PCB toont uitzonderlijke dimensionale stabiliteit, met een lage coëfficiënt van dimensionale verandering.Na etsen en bakken, behoudt het dimensionale stabiliteit met slechts 0,02 mils/inch (MD) en 0,06 mils/inch (CMD) van verandering, waardoor consistente en nauwkeurige circuits worden gewaarborgd.
Vlamvertragend en vochtbestendig:
De AD250-PCB voldoet aan de V-0-ontvlambaarheid, waardoor het zeer bestand is tegen verbranding en bijdraagt aan de algehele veiligheid.het bord toont uitstekende weerstand tegen vochtgerelateerde problemen, waardoor een betrouwbare werking wordt gewaarborgd, zelfs in vochtige omgevingen.
Kwaliteit en verenigbaarheid:
De AD250-PCB voldoet aan de IPC-klasse-2-normen en garandeert een kwalitatief hoogstaande fabricage en voldoet aan de industriële normen.compatibiliteit en gebruiksgemak biedenVoor verzending ondergaat elk bord een strenge 100% elektrische test om optimale functionaliteit en betrouwbaarheid te garanderen.
Wereldwijde beschikbaarheid en ondersteuning:
Onze AD250 PCB is wereldwijd verkrijgbaar, zodat klanten uit verschillende regio's kunnen profiteren van de uitstekende functies.Geleid door Ivy op sales10@bichengpcb.com, staat klaar om u volledig te ondersteunen en uw specifieke behoeften te beantwoorden.
Tot slot stelt de AD250 PTFE en Ceramic Filled Composite PCB een nieuwe maatstaf in prestaties, betrouwbaarheid en thermische stabiliteit.,Vertrouw op de AD250 PCB om ongeëvenaarde prestaties te leveren en het succes van uw volgende elektronische project te garanderen.
