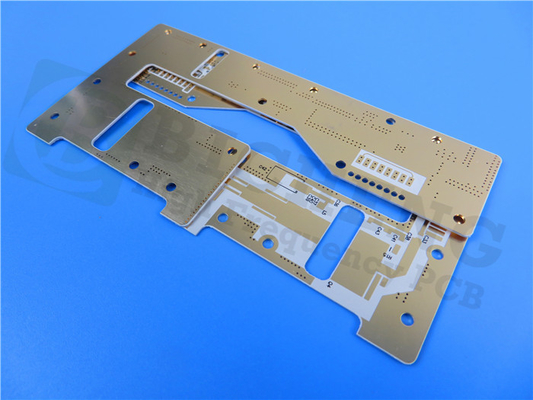

2-laags stijve bedrukte RF-microgolfprintplaat RT / Duroid 6035HTC 0,6 mm

Met genoegen introduceren we onze nieuw verzonden 2-laags stijve printplaat (PCB) gemaakt van RT/duroid 6035HTC PTFE-keramiek, die prestaties van topkwaliteit biedt.Deze PCB is gemaakt met behulp van een loodvrij proces en kan werken binnen een temperatuurbereik van -40 ℃ tot +85 ℃, waardoor hij geschikt is voor verschillende toepassingen.

De 2-laags stijve PCB heeft een afmeting van 132 mm x 101 mm met een minimale spoor/ruimte van 9/9 mils en een minimale gatgrootte van 0,3 mm.Het bord heeft geen blinde of begraven via's en heeft een afgewerkte plaatdikte van 0,6 mm met een afgewerkt kopergewicht van 1,5 oz (2,1 mils) alle lagen.De doorgangsdikte is 1 mil en de oppervlakteafwerking is onderdompelingszilver.De soldeerpads hebben geen zeefdruk en het bord is 100% elektrisch getest.

De printplaat bestaat uit 35 componenten, 90 totale pads en 26 through-hole pads.Het heeft ook 64 bovenste SMT-pads, 0 onderste SMT-pads, 46 via's en 12 netten.

Het geleverde artwork is Gerber RS-274-X en technische ondersteuning is beschikbaar door contact op te nemen met Ivy via sales10@bichengpcb.com.

Waarom zou RT/duroid 6035 HTC PCB moeten worden gebruikt?
Als het gaat om het selecteren van het juiste PCB-materiaal voor hoogwaardige toepassingen, is RT/duroid 6035HTC PTFE Ceramic een uitstekende keuze.Dit op koolwaterstof/keramiek gebaseerde materiaal beschikt over uitstekende eigenschappen en kenmerken, waardoor het de ideale keuze is voor toepassingen met hoge frequentie en hoge temperaturen.

Eigenschappen en kenmerken van RT/duroid 6035HTC-materiaal:
RT/duroid 6035HTC-materiaal heeft een diëlektrische constante van 3,50 ± 0,05 en een lage dissipatiefactor van 0,0013, waardoor het een optimale keuze is voor hoogfrequente toepassingen.Dit materiaal vertoont ook een goede thermische geleidbaarheid, elektrische sterkte en mechanische eigenschappen, waardoor het bestand is tegen hoge temperaturen en ruwe omgevingen.Bovendien is RT/duroid 6035HTC-materiaal loodvrij procescompatibel, waardoor het een milieuvriendelijkere optie is.

Voordelen van RT/duroid 6035HTC-materiaal in hoogwaardige toepassingen:
RT/duroid 6035HTC-materiaal biedt verschillende voordelen voor hoogwaardige PCB-ontwerpen, waaronder verbeterde signaalintegriteit, minder verlies en verbeterde prestaties.Dit materiaal biedt ook meer ontwerpflexibiliteit, waardoor een breed scala aan toepassingen mogelijk is, zoals ruimtevaart, telecommunicatie en medische apparaten.Bovendien is RT/duroid 6035HTC-materiaal zeer goed bestand tegen vochtopname, waardoor langdurige prestaties worden gegarandeerd.

Toepassingen van RT/duroid 6035HTC PCB-materiaal:
RT/duroid 6035HTC-materiaal wordt veel gebruikt in hoogwaardige toepassingen, waaronder eindversterkers, satellietcommunicatiesystemen en medische apparaten.De uitstekende thermische stabiliteit en weerstand tegen vochtopname maken het een ideale keuze voor omgevingen met hoge temperaturen en zware omstandigheden.

Inzicht in de diëlektrische constante en dissipatiefactor van RT/duroid 6035HTC:
De diëlektrische constante en dissipatiefactor zijn essentiële eigenschappen van RT/duroid 6035HTC-materiaal die de prestaties in hoogfrequente toepassingen beïnvloeden.Een lage diëlektrische constante en dissipatiefactor zorgen voor een optimale signaaloverdracht en verminderd signaalverlies, waardoor RT/duroid 6035HTC-materiaal een ideale keuze is voor hoogfrequente toepassingen.

Thermische stabiliteit en thermische uitzettingscoëfficiënt van RT/duroid 6035HTC:
RT/duroid 6035HTC-materiaal vertoont een uitstekende thermische stabiliteit, met een thermische coëfficiënt van ε van -66 ppm/℃.De lage thermische uitzettingscoëfficiënt van 19 ppm/℃ zorgt voor minimale maatveranderingen als gevolg van temperatuurschommelingen.Dit maakt het een ideale keuze voor toepassingen bij hoge temperaturen.

Koperafpelsterkte en ontvlambaarheid van RT/duroid 6035HTC PCB's:
RT/duroid 6035HTC-materiaal vertoont een uitstekende koperafpelsterkte, met een waarde van 7,9 pli.Dit zorgt voor betrouwbare en langdurige prestaties.Bovendien heeft het een ontvlambaarheidsclassificatie van V-0, waardoor het een veilige keuze is voor hoogwaardige toepassingen.

De juiste leverancier kiezen voor uw RT/duroid 6035HTC-printplaten:
Het selecteren van de juiste provider is cruciaal voor het ontwerpen van hoogwaardige printplaten met RT/duroid 6035HTC-materiaal.Een betrouwbare leverancier kan technische ondersteuning bieden, begeleiding bieden tijdens het ontwerpproces en de hoogste kwaliteit en prestaties van het eindproduct garanderen.

Kortom, RT/duroid 6035HTC PTFE keramisch PCB-materiaal biedt uitstekende eigenschappen en kenmerken, waardoor het een ideale keuze is voor hoogwaardige toepassingen.De uitstekende thermische stabiliteit, lage vochtopname en loodvrije procescompatibiliteit maken het een milieuvriendelijkere optie.Door de juiste leverancier te selecteren en zorgvuldig rekening te houden met ontwerpfactoren, kunt u het volledige potentieel van RT/duroid 6035HTC-materiaal benutten en optimale prestaties bereiken in uw PCB-project.
