Productdetails:
|
| Markeren: | Koolwaterstof RF-printplaat,20 Mil RF-printplaat,2-laags stijve printplaat |
||
|---|---|---|---|

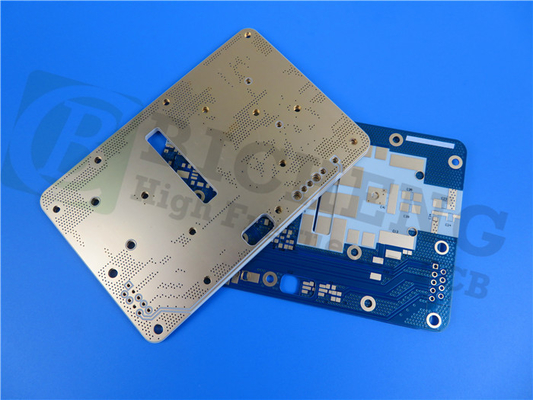

Nu introduceren we onze nieuw verzonden 2-laags stijve PCB, die een betrouwbare en efficiënte werking biedt voor een breed scala aan toepassingen.Het PCB-materiaal is gemaakt met behulp van RO4360G2 koolwaterstof/keramiek/geweven glas en een loodvrij proces voor milieubewuste productie.De PCB kan werken binnen een temperatuurbereik van -40℃ tot +85℃.
De afmetingen van het bord zijn 43 mm x 86 mm met een tolerantie van +/- 0,15 mm, en er wordt een minimale spoor/ruimte van 7/9 mils en een minimale gatgrootte van 0,3 mm gebruikt.Er worden geen blinde of begraven via's gebruikt bij de constructie van deze PCB, met een afgewerkte plaatdikte van 0,6 mm en een afgewerkt Cu-gewicht van 1 oz (1,4 mils) alle lagen.De dikte van de via-plating is 1 mil en de oppervlakteafwerking is Immersion Silver.Er is geen zeefdruk op soldeerpads aanwezig en er wordt een 100% elektrische test gebruikt om de betrouwbaarheid te garanderen.
De PCB-statistieken geven 35 componenten aan met in totaal 90 pads, 26 through-hole pads en 64 bovenste SMT-pads, zonder onderste SMT-pads.Er zijn 46 via's en 12 netten.Het geleverde type artwork is Gerber RS-274-X.
RO4360G2 - Het ultieme PCB-materiaal voor hoogfrequente toepassingen
Het selecteren van het juiste PCB-materiaal is een cruciaal aspect bij het ontwerpen van hoogfrequente toepassingen, waarbij prestaties voorop staan.Een materiaal dat steeds populairder is geworden in hoogfrequente PCB's is RO4360G2.Dit op koolwaterstof/keramiek/geweven glas gebaseerde materiaal beschikt over uitstekende diëlektrische eigenschappen en superieure prestaties, waardoor het een ideale keuze is voor hoogfrequente toepassingen.
| PCB-materiaal: | Met koolwaterstof keramisch gevulde thermohardende materialen |
| Aanduiding: | RO4360G2 |
| Diëlektrische constante: | 6,15 ±0,15 |
| Aantal lagen: | Dubbellaagse, meerlagige, hybride printplaat |
| Koper gewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| PCB-dikte: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤400 mm x 500 mm |
| Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: | Naakt koper, HASL, ENIG, OSP etc.. |
Eigenschappen en kenmerken van RO4360G2-materiaal:
Het RO4360G2-materiaal heeft een diëlektrische constante van 6,15 ± 0,15 en een lage dissipatiefactor van 0,0038, waardoor het een optimale keuze is voor hoogfrequente toepassingen.Dit materiaal vertoont ook een goede thermische geleidbaarheid, elektrische sterkte en mechanische eigenschappen, waardoor het bestand is tegen hoge temperaturen en ruwe omgevingen.
Voordelen van RO4360G2-materiaal in hoogfrequente toepassingen:
RO4360G2-materiaal biedt verschillende voordelen voor hoogfrequente PCB-ontwerpen, waaronder verbeterde signaalintegriteit, minder verlies en verbeterde prestaties.Dit materiaal biedt ook meer ontwerpflexibiliteit en kan worden gebruikt voor een breed scala aan toepassingen, zoals ruimtevaart,telecommunicatie en medische apparaten.
Toepassingen van RO4360G2 PCB-materiaal:
RO4360G2-materiaal is geschikt voor verschillende hoogfrequente toepassingen, waaronder RF-/microgolfcomponenten, antennes en filters.Dit materiaal wordt ook veel gebruikt in de lucht- en ruimtevaartindustrie voor radarsystemen en communicatieapparatuur.
Conclusie:
RO4360G2 PCB-materiaal is de ultieme keuze voor hoogfrequente toepassingen en biedt superieure prestaties en betrouwbaarheid.Door RO4360G2-materiaal te selecteren, kunnen ontwerpers optimale signaalintegriteit, minder verlies en verbeterde prestaties bereiken in hun hoogfrequente PCB.
