Meerlaagse rigide-flex-PCB Tg170 FR-4 en polyimide

Wat is een rigide-flex PCB?
Een stijf-flex PCB (Printed Circuit Board) is een type printplaat die de eigenschappen van zowel stijve als flexibele PCB's combineert.Het bestaat uit een flexibel circuit board dat is geïntegreerd met een of meer starre circuit boardsHet flexibele deel van het PCB bestaat uit een dun, flexibel substraatmateriaal, zoals polyimide, dat kan buigen en draaien om in krappe ruimtes te passen of om zich aan complexe vormen te passen.

Het starre deel van het PCB bestaat uit een meer traditionele printplaat, zoals FR-4 of een metalen kern.die de nodige ondersteuning en stabiliteit biedt voor onderdelen die niet rechtstreeks op het flexibele substraat kunnen worden gemonteerd.

Rigid-flex PCB's worden vaak gebruikt in toepassingen die zowel flexibiliteit als duurzaamheid vereisen, zoals ruimtevaart, medische apparaten en consumentenelektronica.Ze kunnen de ruimte die nodig is voor een printplaat verminderen en de betrouwbaarheid verhogen door de noodzaak van connectoren en kabels weg te nemen.

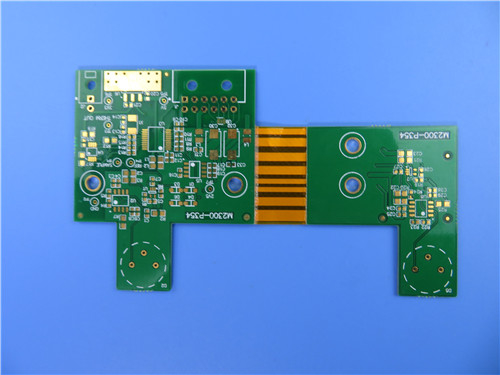

Het voorbeeld van Bicheng
Het PCB bestaat uit een Tg170 FR-4 en Polyimide materiaal met een loodvrij proces, waardoor het milieuvriendelijk en geschikt is voor verschillende toepassingen.waardoor het ideaal is voor toepassingen die een breed bereik aan bedrijfstemperaturen vereisen.

De stapelconfiguratie van het PCB is een 4-lagig stijf-flex PCB met een afgewerkt koper van 35um, FR-4 Tg170 dielektrische en een polyimide kern zonder kleefstof.De stack-up is geoptimaliseerd om optimale signaalkwaliteit te garanderen en geluid en crosstalk tussen componenten te verminderenHet gebruik van polyimide in de kern van het PCB biedt flexibiliteit, waardoor het geschikt is voor toepassingen die buigen of buigen vereisen.

De constructiedetails van het PCB zijn zorgvuldig geselecteerd om optimale prestaties en betrouwbaarheid te garanderen.De minimale afstand is 7/8 millimeter., waarbij de minimale gaatengrootte 0,2 mm bedraagt. De eindplaat is 1,5 mm dik voor het starre deel en 0,25 mm dik voor het flexibele deel.het geschikt maakt voor toepassingen die zowel stijfheid als flexibiliteit vereisenHet afgewerkte Cu-gewicht is 1 oz (1,4 mil) voor alle lagen, en de dikte van de via-plating is 1 mil.

De oppervlakte van het PCB is ENIG (Electroless Nickel and Immersion Gold), wat een uitstekende soldeerbaarheid en een vlak oppervlak biedt voor het monteren van componenten.Het PCB is 100% elektrisch getest om de kwaliteit en betrouwbaarheid ervan te waarborgen..

Voor dit project is impedantieafsluiting niet vereist, met een tolerantie van +/- 10%. Het PCB heeft in totaal 66 componenten en 152 pads, met 18 door-gat pads, 64 bovenste SMT pads en 70 onderste SMT pads.Er zijn 87 via's en 26 netten.Voor de bovenkant wordt een gepanelleerde soldeerpasta-stensil geleverd en op de werkstukken worden drie vertrouwensmerken aangebracht.

Het voor dit PCB geleverde type afbeelding is Gerber RS-274-X.

Tot slot biedt het in dit artikel geïntroduceerde stijve-flex-PCB een zeer efficiënte oplossing voor moderne elektronica.Het gebruik van Tg170 FR-4 en Polyimide met een loodvrij proces en een temperatuurbereik van -40°C tot +85°C zorgt voor optimale prestaties en milieuvriendelijkheidDe opstapconfiguratie en de bouwdetails zijn zorgvuldig geselecteerd om een optimale signaalkwaliteit te garanderen, geluid en crosstalk te verminderen en zowel stijfheid als flexibiliteit te bieden.Het PCB is 100% elektrisch getest om de kwaliteit en betrouwbaarheid ervan te waarborgen..
