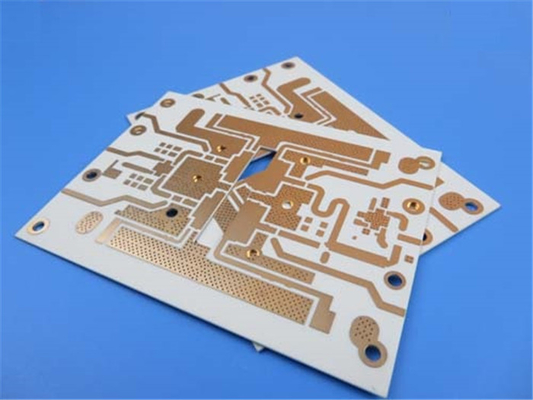

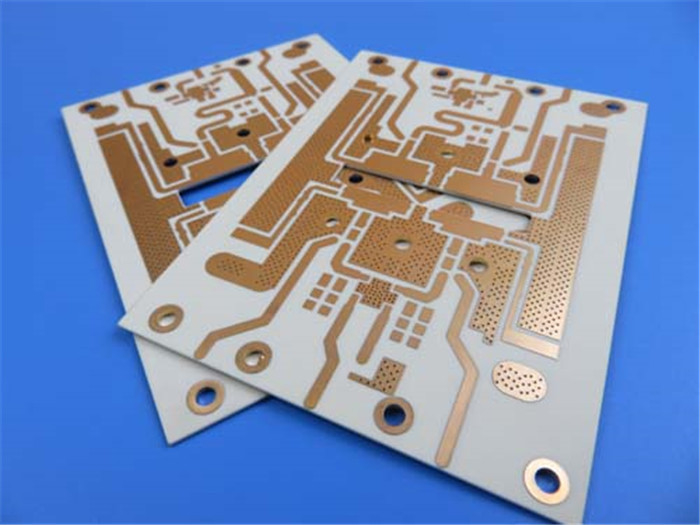

Introductie van onze nieuw verzonden PCB.Deze hoogwaardige printplaat is ontworpen met de nieuwste technologie en hoogwaardige materialen om optimale prestaties en duurzaamheid te garanderen.
De printplaat is gemaakt van Rogers RO4003C-materiaal, dat bekend staat om zijn uitstekende elektrische en mechanische eigenschappen.Het heeft een loodvrij proces en kan werken in een breed temperatuurbereik van -40 ℃ tot +85 ℃, waardoor het geschikt is voor een verscheidenheid aan toepassingen.
De dubbelzijdige PCB heeft een basiskoper van 35um en is voorzien van RO4003C diëlektricum met een dikte van 32mil (0,813mm).De dikte van het afgewerkte bord is 0,98 mm, met een afgewerkt kopergewicht van 1 oz (1,4 mils) op alle lagen.De printplaat heeft een oppervlakteafwerking van Electroless Nickle en Immersion Gold (ENIG), wat een uitstekende corrosieweerstand en soldeerbaarheid biedt.
De printplaat heeft een bordafmeting van 42 mm x 65 mm en een minimale spoor/ruimte van 12/14 mils.Het heeft een minimale gatgrootte van 16 mils, zonder blinde of begraven via's.De doorgangsdikte is 1 mil en de doorgang van 0,5 mm is gevuld met hars en afgedekt.Het bovenste soldeermasker is groen, terwijl het onderste soldeermasker ook groen is.De print heeft geen boven- of onderzeefdruk.
De printplaat heeft 18 componenten, in totaal 27 pads en 59 via's.Het heeft 19 doorlopende pads, 8 bovenste SMT-pads en 0 onderste SMT-pads.Het heeft 8 netten en er is een 100% elektrische test gebruikt om kwaliteit en betrouwbaarheid te garanderen.
Als u technische vragen heeft over de printplaat, neem dan contact op met Ivy via sales10@bichengpcb.com.Vertrouw op de kwaliteit en betrouwbaarheid van deze nieuw verzonden printplaat voor uw elektronische projectbehoeften.
RO4003C Typische Waarde | |||||
Eigendom | RO4003C | Richting | Eenheden | Voorwaarde | Test methode |
Diëlektrische constante, εproces | 3,38 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
Diëlektrische constante, εontwerp | 3.55 | Z | 8 tot 40GHz | Differentiële faselengtemethode | |
Dissipatiefactortan,δ | 0,0027 0,0021 |
Z | 10GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
Thermische coëfficiënt van ε | +40 | Z | p.p.m./℃ | -50 ℃ tot 150 ℃ | IPC-TM-650 2.5.5.5 |
Volumeweerstand | 1,7 x 1010 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
Oppervlakte weerstand | 4,2 x 109 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
Elektrische kracht | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
Trekmodulus | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
Treksterkte | 139(20.2) 100 (14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
Buigsterkte | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Dimensionale stabiliteit | <0,3 | X, Y | mm/m (mil/duim) |
na etch+E2/150℃ | IPC-TM-650 2.4.39A |
Uitzettingscoëfficiënt | 11 14 46 |
X Y Z |
p.p.m./℃ | -55 ℃ tot 288 ℃ | IPC-TM-650 2.4.41 |
Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | ℃ TGA | ASTM D 3850 | ||
Warmtegeleiding | 0,71 | W/M/oK | 80℃ | ASTM C518 | |
Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monstertemperatuur 50 ℃ |
ASTM D 570 | |
Dikte | 1.79 | gram/cm3 | 23℃ | ASTM D 792 | |
Koperschilsterkte | 1.05 (6.0) |
N/mm (pli) |
na soldeer vlotter 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
Ontvlambaarheid | NVT | UL 94 | |||
Loodvrij Proces Compatibel | Ja |
RO4003C PCB-materiaal: een uitgebreide gids voor hoogfrequente toepassingen
Als u aan een hoogfrequent elektronisch project werkt, kan de keuze van het PCB-materiaal de prestaties en betrouwbaarheid ervan maken of breken.Een van de meest populaire materialen voor dergelijke toepassingen is RO4003C PCB-materiaal.In deze uitgebreide gids gaan we dieper in op dit materiaal en onderzoeken we de eigenschappen, voordelen en toepassingen ervan.
Introductie van RO4003C PCB-materiaal
RO4003C PCB-materiaal is een hoogwaardig laminaatmateriaal dat veel wordt gebruikt in hoogfrequente toepassingen.Het is gemaakt van geweven glasweefsel geïmpregneerd met een thermohardend harssysteem en versterkt met keramische vulstof.Deze unieke combinatie van materialen geeft RO4003C PCB-materiaal zijn uitzonderlijke elektrische en mechanische eigenschappen.
Eigenschappen van RO4003C PCB-materiaal
RO4003C PCB-materiaal heeft een diëlektrische constante van 3,38 ± 0,05 (proces) en 3,55 (ontwerp), waardoor het ideaal is voor hoogfrequente toepassingen die een laag signaalverlies en vervorming vereisen.Het heeft ook een lage dissipatiefactor (tan,δ) van 0,0027 (10 GHz/23℃) en 0,0021 (2,5 GHz/23℃), wat zorgt voor minimale signaalverzwakking en laag invoegverlies.
RO4003C PCB-materiaal heeft een indrukwekkende thermische stabiliteit, met een thermische coëfficiënt van ε van +40 ppm/℃ (-50℃ tot 150℃).Het heeft ook een hoge volumeweerstand (1,7 x 1010 MΩ.cm) en oppervlakteweerstand (4,2 x 109 MΩ), waardoor betrouwbare prestaties worden gegarandeerd, zelfs in ruwe omgevingen.
Voordelen van RO4003C PCB-materiaal
RO4003C PCB-materiaal biedt tal van voordelen ten opzichte van andere PCB-materialen voor hoogfrequente toepassingen.De lage diëlektrische constante en lage dissipatiefactor zorgen voor minimaal signaalverlies en vervorming, terwijl de uitstekende thermische stabiliteit zorgt voor betrouwbare prestaties, zelfs in omgevingen met hoge temperaturen.Bovendien is RO4003C PCB-materiaal gemakkelijk te bewerken, te boren en te plateren, waardoor het een veelzijdig materiaal is voor een breed scala aan toepassingen.
Toepassingen van RO4003C PCB-materiaal
RO4003C PCB-materiaal wordt veel gebruikt in hoogfrequente toepassingen zoals draadloze communicatie, autoradar, satellietcommunicatie en militaire elektronica.De uitstekende elektrische en mechanische eigenschappen maken het perfect voor toepassingen waar signaalintegriteit en betrouwbaarheid van cruciaal belang zijn.
Ontwerpoverwegingen voor RO4003C PCB-materiaal
Bij het ontwerpen van een circuit met behulp van RO4003C PCB-materiaal, is het cruciaal om rekening te houden met de eigenschappen en beperkingen van het materiaal.De lage diëlektrische constante kan bijvoorbeeld grotere spoorbreedtes en grotere via-afmetingen vereisen in vergelijking met andere PCB-materialen.Het is ook essentieel om te zorgen voor een goede aarding en afscherming om elektromagnetische interferentie te minimaliseren.
Fabricage van RO4003C PCB-materiaal
RO4003C PCB-materiaal kan worden vervaardigd met behulp van standaard PCB-productieprocessen zoals boren, frezen en plateren.Het hoge keramische gehalte vereist echter speciale zorg tijdens de verwerking om delaminatie of barsten te voorkomen.
Testen en kwaliteitscontrole van RO4003C PCB-materiaal
Om de kwaliteit en betrouwbaarheid van RO4003C PCB-materiaal te waarborgen, zijn strenge test- en kwaliteitscontroleprocedures noodzakelijk.Dit kunnen elektrische tests, thermische tests en mechanische tests zijn om ervoor te zorgen dat het materiaal voldoet aan de specificaties en presteert zoals verwacht.
Vergelijking met andere PCB-materialen
Vergeleken met andere PCB-materialen zoals FR-4 of polyimide, biedt RO4003C PCB-materiaal superieure elektrische prestaties bij hoge frequenties.Het kan echter hogere kosten en een beperktere beschikbaarheid hebben in vergelijking met andere materialen.
Toekomstige ontwikkelingen in RO4003C PCB-materiaal
Naarmate hoogfrequente toepassingen blijven evolueren en veeleisender worden, is de ontwikkeling van nieuwe en verbeterde PCB-materialen aan de gang.Een aandachtsgebied voor RO4003C PCB-materiaal is de ontwikkeling van dunnere en flexibelere versies die kunnen voldoen aan de eisen van elektronische apparaten van de volgende generatie.
Kortom, RO4003C PCB-materiaal is een hoogwaardig materiaal dat uitzonderlijke elektrische en mechanische eigenschappen biedt voor hoogfrequente toepassingen.De lage diëlektrische constante, lage dissipatiefactor en uitstekende thermische stabiliteit maken het een topkeuze voor toepassingen waar signaalintegriteit en betrouwbaarheid van cruciaal belang zijn.Bij het ontwerpen van circuits met behulp van RO4003C PCB-materiaal, is het cruciaal om rekening te houden met de unieke eigenschappen en beperkingen ervan en om te zorgen voor strenge tests en kwaliteitscontroles om de prestaties en betrouwbaarheid te garanderen.
