Rechts/Duroid 5880 rf-de Raad van PCB voor Hoge Frequentietoepassingen

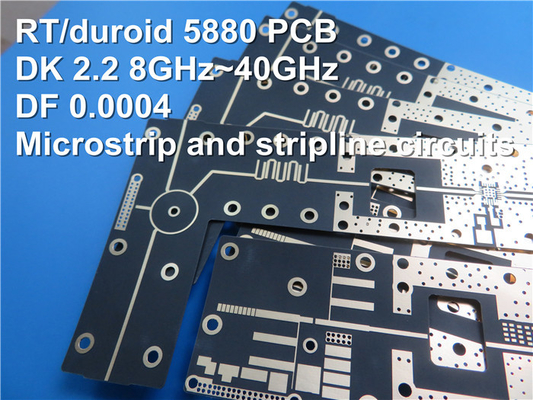

Hallo, het onderwerp introduceert van vandaag ons onlangs verscheept PCB-product. Deze tweezijdige PCB wordt geconstrueerd van materiaal het van uitstekende kwaliteit van Rogers RT/duroid 5880, makend tot het ideaal voor toepassingen met hoge frekwentie. Het kenmerkt een loodvrij proces, die zijn verenigbaarheid met moderne productienormen verzekeren.

De PCB-opeenstapeling bestaat uit twee die lagen van basiskoper met een dikte van 17um, door een 5mil RT/duroid 5880 diëlektrische laag wordt gescheiden. De raadsafmetingen meten 7mm x 7mm met een tolerantie van +/- 0.15mm. Met een minimumspoor/een ruimte van 4/4 mils en een minimumgatengrootte van 10 mils, is deze PCB geschikt voor een verscheidenheid van toepassingen.

Dit product omvat niet silkscreen of soldeert masker, en het heeft met een dikte van 0.197mm het kopergewicht en van a1 oz (1,4 mils) op alle lagen geëindigd. Het is volledig getest voor kwaliteitsborging, met inbegrip van een elektrotest van 100%.

Deze PCB steunt één component en heeft een totaal van twee stootkussens, via, en één net. Het is geschikt voor door-gat en de hoogste oppervlakte zet componentenplaatsing op.

Voor om het even welke technische vragen over dit product, gelieve te aarzelen niet om ons verkoopteam in sales10@bichengpcb.com te contacteren. Beperkte Bicheng. be*houdt zich alle rechten op dit product voor, auteursrecht 2023

RT/Duroid 5880: De Uiteindelijke Oplossing voor PCB-Ontwerp Met hoge frekwentie

--RT/Duroid 5880 voor de Transmissie van Hoge snelheidsgegevens

Het onderzoek naar krachtige materialen die de eisen van PCB-ontwerp kunnen ontmoeten met hoge frekwentie heeft geleid tot de ontdekking van RT/Duroid 5880. Dit opmerkelijke tweezijdige die PCB-materiaal, door Rogers Corporation wordt vervaardigd, wordt gemaakt van een mengsel van PTFE en ceramische materialen, dat het superieure elektrische en mechanische eigenschappen geeft. Hier is een overzicht van zijn eigenschappen en toepassingen.

Overzicht van RT/Duroid 5880:

RT/Duroid 5880 is een scherp-randmateriaal dat is ontworpen om de eisen van toepassingen met hoge frekwentie te ontmoeten. Zijn lage diëlektrische constante en lage dissipatiefactor maken tot het de ideale keus voor toepassingen met hoge frekwentie, waar de het signaalverlies en vervorming significante kwesties kunnen zijn. Het materiaal is ook compatibel met loodvrije processen, wat tot het een milieuvriendelijke optie voor PCB-productie maakt.

Diëlektrische Eigenschappen van RT/Duroid 5880:

De lage diëlektrische constante van RT/Duroid 5880, die zich van 2,20 tot 2,22 afhankelijk van de frequentie uitstrekt, is één van de zijn meeste belangrijke voordelen. Dit maakt tot het een ideaal materiaal voor toepassingen met hoge frekwentie, waar de het signaalverlies en vervorming belangrijke kwesties kunnen zijn. Het materiaal heeft ook een lage dissipatiefactor, die ervoor zorgt dat de signalen duidelijk en nauwkeurig blijven.

Het vergelijken van RT/Duroid 5880 bij Andere PCB-Materialen:

Wanneer vergeleken bij andere PCB-materialen zoals Fr-4 en polyimide, verdedigt RT/Duroid 5880 zijn superieure elektrische eigenschappen. Zijn lage diëlektrische constante en dissipatiefactor maakt tot het de beste keus voor toepassingen met hoge frekwentie. Het heeft ook uitstekende mechanische eigenschappen, met sterkte met grote trekspanning en samenpersende, die tot het maken een duurzame optie voor PCBs.

Thermische en Mechanische Eigenschappen van RT/Duroid 5880:

RT/Duroid 5880 heeft een lage thermische coëfficiënt van ε, zo betekent het dat het minimale veranderingen in diëlektrische constante met temperatuur ervaart. Het heeft ook een hoge temperatuur van de glasovergang (Td) van 500℃, zo betekent het dat het hoge temperaturen kan weerstaan zonder zijn mechanische eigenschappen te verliezen.

Toepassingen van RT/Duroid 5880:

RT/Duroid 5880 is een veelzijdig materiaal dat in een brede waaier van toepassingen, met inbegrip van ruimte, defensie, telecommunicaties, en de automobielindustrieën kan worden gebruikt. Zijn lage diëlektrische constante en dissipatiefactor maakt tot het ideaal voor toepassingen met hoge frekwentie, zoals microgolf en millimeter-wave kringen, antennes, en filters. Zijn mechanische eigenschappen maken tot het ook een geschikt materiaal voor gebruik in hoog-spanningsmilieu's.

Het ontwerpen van PCBs met RT/Duroid 5880:

Het ontwerpen van PCBs met RT/Duroid 5880 vereist speciale aandachten, zoals de behoefte aan kleinere spoor breedten en het uit elkaar plaatsen om van de lage diëlektrische constante van het materiaal rekenschap te geven. Nochtans, maken de voordelen om RT/Duroid 5880, zoals verminderde signaalverlies en vervorming te gebruiken, tot het een lonende investering voor toepassingen met hoge frekwentie.

RT/Duroid 5880 voor de Transmissie van Hoge snelheidsgegevens:

RT/Duroid 5880 is het materiaal van keus voor het bereiken van maximumdatasnelheden. Zijn lage diëlektrische constante en verliesraaklijn maakt het voor gebruik in hoge snelheids digitale kringen, zoals die geschikt gebruikt in 5G-netwerken en Internet van dingen (IoT) apparaten.

Loodvrije Procesverenigbaarheid van RT/Duroid 5880:

RT/Duroid 5880 is compatibel met loodvrije processen, zo betekent het dat het aan moderne productienormen voldoet en een milieuvriendelijke optie voor PCB-productie is. Dit maakt tot het een populaire keus voor bedrijven die hun koolstofvoetafdruk kijken te verminderen en aan milieuverordeningen te voldoen.

Het testen en Kwaliteitscontrole van RT/Duroid 5880 PCBs:

RT/Duroid 5880 PCBs ondergaan het strenge testen en kwaliteitscontrole om ervoor te zorgen dat zij aan de hoogste niveaus van prestaties en betrouwbaarheid voldoen. Dit omvat een elektrotest van 100% om de integriteit van de kringen te verifiëren en ervoor te zorgen dat zij van tekorten vrij zijn.

Conclusie:

Samengevat, is RT/Duroid 5880 een scherp-randmateriaal dat superieure elektrische en mechanische eigenschappen aanbiedt. Zijn lage diëlektrische constante en dissipatiefactor maakt tot het de ideale keus voor toepassingen met hoge frekwentie, en zijn verenigbaarheid met loodvrije processen maakt tot het een milieuvriendelijke optie voor PCB-productie. Met zijn het testen en kwaliteitscontroleprocessen van uitstekende kwaliteit, is RT/Duroid 5880 de uiteindelijke oplossing voor bedrijven die krachtige en betrouwbare PCBs kijken te ontwerpen.
