Rogersro3003 rf PCB schepen 3.2mm voor Hoge Frequentietoepassing in

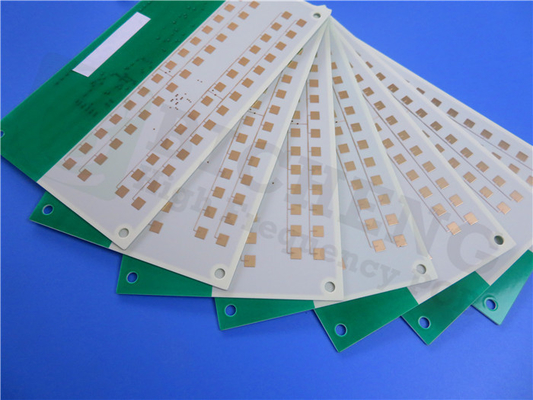

Als afdelingschef, heb ik het genoegen om onze onlangs verscheepte die PCB te introduceren met Rogers RO3003C wordt geconstrueerd. Welke voor gebruik in commerciële microgolf en rf-toepassingen voorgenomen zijn.

Het PCB-materiaal bestaat uit Rogers RO3003C en met loodvrije materialen verwerkt. Het werkt binnen een temperatuurwaaier van -40℃ aan +85℃. De opeenstapeling omvat een laag van het basiskoper met een dikte van 17um, diëlektrische RO3003 60mil, prepreg Fr-28, en een gebeëindigde laag van het basiskoper van 17um. De gebeëindigde raadsdikte is 3.2mm, met een gebeëindigd kopergewicht van 1 oz (1,4 mils) over alle lagen. Via plateren is de dikte 1 mil, en de oppervlakte eindigt is onderdompelingszilver. De hoogste partij omvat een stencil van het soldeerseldeeg, met een groen hoogste soldeerselmasker en geen masker van het bodemsoldeersel. Er zijn geen silkscreen op de soldeerselstootkussens, en wordt de elektrotest van 100% gebruikt.

Met 29 componenten en 36 totale stootkussens, omvat onze PCB 20 door-gatenstootkussens, 11 hoogste SMT-stootkussens, en 5 stootkussens van bodemsmt. Het heeft 98 vias en 100 netten, die tot het maken een veelzijdige optie voor een waaier van elektronische apparaten.

Deze PCB wordt ontworpen met precisie en betrouwbaarheid in mening, die een minimumspoor/een ruimte van 8/8 mils en een minimumgatengrootte van 12 mils kenmerken. Het heeft geen blinde of begraven vias, en impedantie de aanpassing is niet inbegrepen.

Voor om het even welke technische vragen, gelieve Klimop in sales10@bichengpcb.com te contacteren. Vertrouw op onze PCB om de stabiliteit en de prestaties te verstrekken uw elektronische apparaten vereisen.

Inleiding aan RO3003 ANS zijn superieure eigenschappen

RO3003 is een PCB-materiaal met hoge frekwentie dat een waaier van voordelen voor elektronische apparaten aanbiedt. Met een diëlektrische constante van 3.0±0.04, een dissipatiefactor van 0,001, en een thermische coëfficiënt van -3 ppm/℃, verstrekt RO3003 hoge dimensionale stabiliteit, uitstekende vochtbestendigheid, en loodvrije procesverenigbaarheid. Zijn laag diëlektrisch verlies en hoog warmtegeleidingsvermogen maken het ook voor de toepassingen van de machtsversterker geschikt. RO3003 verstrekt uitstekende impedantiecontrole, die in hoge snelheids digitale ontwerpen belangrijk is.

wegens zijn eigenschappen, RO3003 is een ideale keus voor toepassingen met hoge frekwentie zoals ruimte, defensie, en telecommunicaties. Zijn superieure elektroprestaties en betrouwbaarheid maken tot het een populaire keus onder fabrikanten. RO3003 verstrekt uitstekende impedantiecontrole, die in hoge snelheids digitale ontwerpen belangrijk is. Zijn laag diëlektrisch verlies en hoog warmtegeleidingsvermogen maken het ook voor de toepassingen van de machtsversterker geschikt.

Één voorbeeld van een PCB dat het gebruik RO3003 onze onlangs verscheepte PCB is, die met Rogers RO3003C wordt geconstrueerd en een opeenstapeling met de lagen van het basiskoper en diëlektrische RO3003 kenmerkt. Met een minimumspoor/een ruimte van 8/8 mils en een minimumgatengrootte van 12 mils, heeft PCB een oppervlakteafwerking van onderdompelingszilver en a via platerendikte van 1 mil. De gebeëindigde raadsdikte is 3.2mm, met een gebeëindigd kopergewicht van 1 oz (1,4 mils) over alle lagen. PCB heeft 29 componenten en 36 totale stootkussens, makend tot het een veelzijdige optie voor een waaier van elektronische apparaten.

Naast zijn superieure elektroprestaties, RO3003C-is PCB ook milieuvriendelijk. PCB wordt verwerkt met loodvrije materialen, makend tot het een uitstekende keus voor de industrieën die aan duurzaamheid voorrang geven. De thermische coëfficiënt van RO3003C is ook laag, ervoor zorgend dat de elektroprestaties van PCB over een brede temperatuurwaaier stabiel blijven. RO3003C PCBs is compatibel met loodvrije processen, die tot hen maken een uitstekende keus voor fabrikanten die aan milieuduurzaamheid voorrang geven.

RO3003 is een revolutionair materiaal voor PCB vervaardigend, aanbiedend superieure elektroprestaties en betrouwbaarheid. Het is een ideale keus voor toepassingen met hoge frekwentie en zijn loodvrije procesverenigbaarheid maakt tot het een uitstekende keus voor de ecologisch bewuste industrieën. Onze onlangs verscheepte die PCB, met RO3003C wordt geconstrueerd, wordt ontworpen om de stabiliteit en de prestaties te verstrekken uw elektronische apparaten vereisen.
