Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
PCB-Materiaal: | De Stoffen koper-Beklede Laminaten van het Polyimideglas | Diëlektrische Constante: | 4.12 |
---|---|---|---|
Laagtelling: | Enkelzijdige printplaat, dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat | Kopergewicht: | 1oz (35µm), 2oz (70µm) |
Soldeerselmasker: | Groene, zwarte, blauwe, rode, gele enz. | De oppervlakte eindigt: | Electroless Nickel en Immersion Gold (ENIG), HASL, Immersion zilver, Immersion tin, Bare copper, OSP |
Hoog licht: | Hoogfrequente polyimide-PCB's,hittebestendige polyimide-PCB's,1oz polyimide PCB-materiaal |
Korte introductie
TB-73 hittebestendige en hoogfrequente Polyimide koperbeklede laminaten zijn ontworpen om bestand te zijn tegen hoge temperaturen en hoge frequenties.Ze worden gebruikt bij de fabricage van speciale printplaten voor hoge temperaturen en hoge frequenties voor elektronische apparatuur in veeleisende industrieën zoals onder andere de lucht- en ruimtevaart, de luchtvaart, het leger en de ondergrondse aardolie-exploratie.Het materiaal heeft uitstekende hoogfrequente diëlektrische eigenschappen, hoge temperatuurbestendigheid en stralingsweerstand.De nominale dikte varieert van 0,1 mm tot 10 mm
Chemisch testrapport
TB-73 voldoet aan de technische voorwaarden die worden beschreven in de norm Q/XA50089-2004.Het materiaal heeft een reeks tests ondergaan om de kwaliteit en prestaties te garanderen.
De afpelsterkte van TB-73 na thermische spanning is ≥1,0 N/mm en het daadwerkelijke testresultaat is 1,42 N/mm, wat een voldoende is.Evenzo is de afpelsterkte bij 170 ℃ ≥0,7 N/mm, en het daadwerkelijke testresultaat is ook geslaagd.
De soortelijke weerstand van het volume is ≥5×10^6 MΩ·cm volgens de C-96/35/90-norm en behaalde een testresultaat van 6,6×10^7 MΩ·cm, wat een voldoende is.Volgens de E-24/204-standaard is de volumeweerstand ook ≥5×10^6 MΩ·cm, en het daadwerkelijke testresultaat is 6,2×10^8 MΩ·cm, wat ook een voldoende is.
De oppervlakteweerstand ligt ook binnen het gespecificeerde bereik.Het werkelijke testresultaat voor de C-96/35/90-standaard is 3,4 × 10 ^ 7 MΩ en voor de E-24/204-standaard is het 2,3 × 10 ^ 8 MΩ, die beide goed zijn.
TB-73 heeft een lage vochtopname van ≤0,35% en het werkelijke testresultaat is 0,11%, wat een voldoende is.Ook de doorslagspanning voldoet met een testresultaat van 44,3 kV, wat hoger is dan de minimale eis van 40 kV.
De diëlektrische constante bij 1 MHz is ≤4,5 en het daadwerkelijke testresultaat is 4,12, wat een voldoende is.Evenzo is de dissipatiefactor bij 1 MHz ≤0,01 en het daadwerkelijke testresultaat is 0,0072, wat ook een voldoende is.
TB-73 heeft een buigsterkte van ≥400 N/mm² in de machinerichting en ≥300 N/mm² in de dwarsrichting, die beide een pass zijn.Het materiaal is ook bestand tegen thermische stress bij 288 ℃ gedurende 180 seconden zonder delaminatie of blaarvorming.
De glasovergangstemperatuur (Tg-waarde) van TB-73 is 257 ℃, wat voldoet aan de gespecificeerde eis.

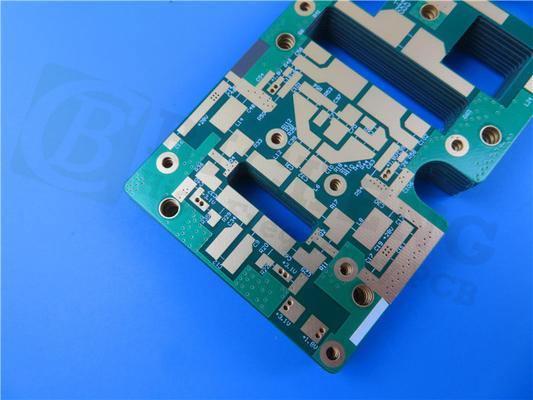

Onze PCB-mogelijkheden (TB-73 Polyimide RF PCB)
PCB-materiaal: | Polyimide glasweefsel met koper beklede laminaten |
Aanduiding: | TB-73 |
Diëlektrische constante: | 4.12 |
Aantal lagen: | Enkelzijdige printplaat, dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat |
Diëlektrische dikte: | 5 mil (0,127 mm), 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 60 mil (1,524 mm) enz. |
Koper gewicht: | 1oz (35µm), 2oz (70µm) |
PCB-grootte: | ≤400 mm x 500 mm |
Soldeer masker: | Groene, zwarte, blauwe, rode, gele enz. |
Oppervlakteafwerking: | Electroless Nickel en Immersion Gold (ENIG), HASL, Immersion zilver, Immersion tin, Bare copper, OSP, ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), Pure verguld etc.. |
Over Bicheng
Bicheng PCB is een toonaangevende leverancier van hoogwaardige printplaten (PCB's) gevestigd in Shenzhen, China.Het bedrijf, opgericht in 2003, heeft meer dan 20 jaar ervaring in de branche en heeft een reputatie opgebouwd voor het leveren van betrouwbare en kosteneffectieve PCB-oplossingen aan klanten over de hele wereld.
De productiemogelijkheden van Bicheng PCB's bestrijken een breed scala aan PCB-typen, waaronder enkelzijdige, dubbelzijdige en meerlagige printplaten, met laagtellingen variërend van 1 tot 32. De PCB's van het bedrijf worden gebruikt in een verscheidenheid aan industrieën, waaronder telecommunicatie, ruimtevaart, defensie, medische en industriële elektronica.
Bicheng PCB biedt een breed scala aan substraatmaterialen voor zijn PCB's, waaronder hoogfrequente materialen zoals RO4003C, RO4350B en RO4730G3, evenals standaard FR-4-materialen zoals high-Tg S1000-2M, TU-872 SLK, TU- 768, IT-180A en Isola 370HR.Het bedrijf biedt onder andere ook metalen kern-, polyimide- en PET-substraten aan.
De geavanceerde productiemogelijkheden van Bicheng PCB's bieden een scala aan opties die kunnen worden aangepast aan de specifieke behoeften van de klant.Het bedrijf kan bijvoorbeeld PCB's produceren in formaten tot 1100 mm bij 600 mm, met een bordomtrektolerantie van ±0,0059" (0,15 mm) en een diktetolerantie van ±8% voor T≥0,8 mm en ±10% voor t<0,8 mm Het bedrijf is ook geschikt voor een reeks koperdiktes, van 17 µm tot 350 µm (0,5 oz tot 10 oz), en boorgatdiameters van 0,0079" tot 0,25" (0,2 mm tot 6,35 mm).
Bicheng PCB's toewijding aan kwaliteit en klanttevredenheid wordt weerspiegeld in de ISO 9001:2015-certificering.De ervaren ingenieurs en technici van het bedrijf werken nauw samen met klanten om ervoor te zorgen dat aan hun specifieke eisen wordt voldaan en dat hun PCB's op tijd en binnen budget worden geleverd.
Bijlage: Gegevensblad (TB-73 laminaten)
Nee. | Item | Verwerkingsvoorwaarde | Standaard specificatie | Test resultaten | Conclusie |
1 | Schilsterkte (N/mm) | Na thermische belasting | ≥1.0 | 1.42 | Doorgang |
170℃ | ≥0,7 | Doorgang | Doorgang | ||
Oplossing na proces | ≥0,95 | 1.13 | Doorgang | ||
2 | Volumeweerstand (MΩ·cm) | C-96/35/90 | ≥5×10^6 | 6,6×10^7 | Doorgang |
E-24/204 | ≥5×10^6 | 6,2×10^8 | Doorgang | ||
3 | Oppervlakteweerstand (MΩ) | C-96/35/90 | ≥1×10^6 | 3,4×10^7 | Doorgang |
E-24/204 | ≥1×10^6 | 2,3×10^8 | Doorgang | ||
4 | Vochtopnamepercentage (%) | D-24/23 | ≤0,35% | 0.11 | Doorgang |
5 | Doorslagspanning (kV) | D-48/50+ D-0,5/23 | ≥40 kV | 44.3 | Doorgang |
6 | Diëlektrische constante op 1 MHz | Zoals ontvangen | ≤4,5 | 4.12 | Doorgang |
7 | Dissipatiefactor bij 1 MHz | Zoals ontvangen | ≤0,01 | 0,0072 | Doorgang |
8 | Buigkracht Machinerichting Dwarsrichting | Zoals ontvangen | ≥400 N/mm² | 410.2 | Doorgang |
Zoals ontvangen | ≥300 N/mm² | 355.1 | Doorgang | ||
9 | Thermische belasting (288℃) | Zoals ontvangen | 180s, geen delaminatie, geen blaarvorming | Doorgang | Doorgang |
10 | Glasovergangstemperatuur (Tg-waarde) | Zoals ontvangen | 257℃ | Doorgang | Doorgang |
