Onderdompeling Zilver Oppervlak Afwerking RO4003C PCB-materiaal 2 lagen tellen

Vandaag zijn we zeer vereerd om onze nieuw verzonden PCB aan u voor te stellen.Het is ontworpen om te voldoen aan hoogwaardige elektronische behoeften, met materialen van topkwaliteit zoals Rogers RO4003C en loodvrije verwerking.Het kan werken tussen temperaturen van -40 ℃ tot +85 ℃, waardoor het geschikt is voor een breed scala aan toepassingen.

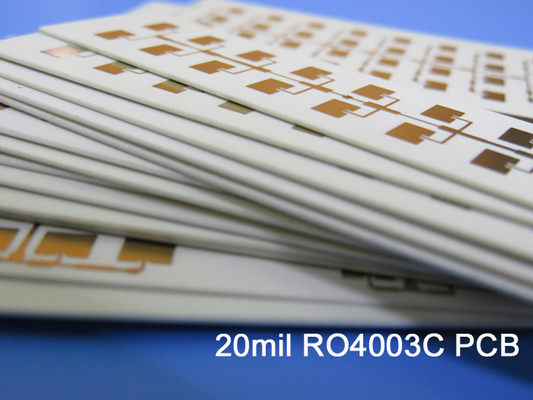

De stapeling van de printplaat bestaat uit een koperen basislaag van 17um, een diëlektrische laag van 20mil en nog een koperen basislaag van 17um.De minimale spoor/afstand is 6/6 mils en de minimale gatgrootte is 12 mils.Er zijn geen blinde of begraven doorgangen en de dikte van het afgewerkte bord is 0,6 mm.Het afgewerkte Cu-gewicht is 1 oz (1,4 mils) over alle lagen, met een doorgangsplateringsdikte van 1 mil.Dompelzilver wordt gebruikt als oppervlakteafwerking, zonder zeefdruk of soldeermasker aan de boven- of onderkant.

Om de kwaliteit van de printplaat te waarborgen, wordt een 100% elektrische test uitgevoerd.Het wordt aanbevolen om de minimale via te vullen met koperpasta voor een betere warmteafvoer.Voor de bovenzijde van de printplaat worden soldeerpastastencils meegeleverd.

De printplaat is uitgerust met 31 componenten, 92 totale pads, 51 through-hole pads, 15 bovenste SMT-pads en 26 onderste SMT-pads.Het heeft ook 59 via's en 75 netten, waardoor het geschikt is voor complexe elektronische ontwerpen.

De afmetingen van het bord zijn 78 x 53 mm = 1 stuks, +/- 0,15 mm, en technische ondersteuning is beschikbaar voor vragen of opmerkingen.Er kan contact worden opgenomen met Ivy op sales10@bichengpcb.com voor technische assistentie.Hoogwaardige prestaties kunnen worden verwacht van de printplaat voor elektronische behoeften.

Ontgrendel het volledige potentieel van uw PCB's met RO4003C

-Eigenschappen van RO4003C en hoe deze de PCB-prestaties beïnvloeden

RO4003C is een hoogwaardig PCB-materiaal dat populair is geworden bij ontwerpers en fabrikanten vanwege zijn uitzonderlijke eigenschappen.In dit artikel zullen we de kenmerken van RO4003C, de voordelen ervan en hoe het zich verhoudt tot andere hoogfrequente PCB-materialen onderzoeken.

Inzicht in RO4003C en het gebruik ervan in PCB-ontwerp

RO4003C is een keramisch gevuld koolwaterstoflaminaat met een diëlektrische constante van 3,38 ± 0,05 en een dissipatiefactor van 0,0027, waardoor het een ideale keuze is voor hoogfrequente toepassingen die weinig verlies en hoogfrequente prestaties vereisen.Bovendien is RO4003C een milieuvriendelijke optie omdat het loodvrij procescompatibel is.

Hoe de eigenschappen van RO4003C de PCB-prestaties beïnvloeden

De eigenschappen van RO4003C spelen een cruciale rol bij het bepalen van de prestaties als PCB-materiaal.Het lage verlies en de hoogfrequente prestaties maken het een uitstekende keuze voor RF- en microgolftoepassingen.Bovendien maakt de thermische coëfficiënt van ε, die +40 ppm/℃ is, het zeer geschikt voor gebruik in ruwe omgevingen.

Het juiste PCB-materiaal kiezen: RO4003C vergelijken met andere opties

Hoewel er andere hoogfrequente PCB-materialen zoals Rogers RT/duroid, Arlon AD300D en Taconic TLC bestaan, valt RO4003C op door zijn lage verlies, hoogfrequente prestaties en thermische beheereigenschappen.

Ontwerpoverwegingen voor RO4003C-printplaten

Ontwerpers moeten verschillende factoren in overweging nemen bij het maken van RO4003C-printplaten, waaronder impedantiecontrole, signaalintegriteit en thermisch beheer.Impedantiecontrole is cruciaal om consistente prestaties te garanderen, terwijl signaalintegriteit van vitaal belang is voor betrouwbare gegevensoverdracht.Thermisch beheer is ook nodig om oververhitting te voorkomen en de betrouwbaarheid op lange termijn te waarborgen.

Fabricage van RO4003C-PCB's: uitdagingen overwinnen en best practices

Het vervaardigen van RO4003C-PCB's kan moeilijk zijn vanwege de unieke eigenschappen.Zo is het materiaal bros, waardoor het snel scheurt tijdens het boren en frezen.Fabrikanten kunnen deze uitdagingen overwinnen door gebruik te maken van gespecialiseerde apparatuur en technieken, zoals laserboren en plasmareiniging.Het is ook raadzaam om de minimale via te vullen met koperpasta voor een betere warmteafvoer.

RO4003C voor snelle digitale ontwerpen: zorgen voor impedantiecontrole en signaalintegriteit

RO4003C is een uitstekende keuze voor snelle digitale ontwerpen die impedantiecontrole en signaalintegriteit vereisen.Het lage verlies en de hoogfrequente prestaties zorgen ervoor dat signalen over lange afstanden kunnen worden verzonden zonder verzwakking of vervorming.Ontwerpers kunnen gespecialiseerde softwaretools gebruiken om de vereiste spoorbreedtes en -afstanden te berekenen om een ​​optimale impedantieregeling te bereiken.

RO4003C voor RF-/microgolfontwerpen: prestaties met weinig verlies en hoge frequenties gegarandeerd

RO4003C is een ideale keuze voor RF- en microgolfontwerpen die lage verliezen en hoogfrequente prestaties vereisen.De diëlektrische constante en dissipatiefactor maken het perfect voor toepassingen die nauwkeurige controle over impedantie en fase vereisen.Bovendien zorgt de lage thermische coëfficiënt van ε ervoor dat de prestaties stabiel blijven over een breed temperatuurbereik.

RO4003C voor veeleisende omgevingen: zorgen voor thermisch beheer en betrouwbaarheid

RO4003C is ook een uitstekende keuze voor toepassingen die werken in ruwe omgevingen, waar temperatuur, vochtigheid en trillingen grote uitdagingen kunnen zijn.De thermische beheereigenschappen zorgen ervoor dat het warmte effectief kan afvoeren, terwijl de vormvastheid en hoge elektrische sterkte zorgen voor betrouwbaarheid op lange termijn.

RO4003C in lucht- en ruimtevaart- en defensietoepassingen: voldoen aan strenge eisen

RO4003C wordt veel gebruikt in lucht- en ruimtevaart- en defensietoepassingen, waar aan strenge eisen voor prestaties en betrouwbaarheid moet worden voldaan.Het lage verlies en de hoogfrequente prestaties maken het ideaal voor communicatie- en radarsystemen, terwijl de hoge elektrische sterkte en thermische beheereigenschappen ervoor zorgen dat het bestand is tegen extreme omstandigheden.

De toekomst van RO4003C-printplaten: trends en innovaties in materialen en design

Aangezien de vraag naar hoogfrequente en snelle PCB's blijft groeien, ziet de toekomst van RO4003C-PCB's er veelbelovend uit.Onderzoekers onderzoeken nieuwe manieren om de eigenschappen van het materiaal te verbeteren, zoals het verminderen van de diëlektrische constante en het verhogen van de thermische geleidbaarheid.Bovendien bieden nieuwe ontwerptechnieken, zoals 3D-printen en flexibele PCB's, nieuwe mogelijkheden voor RO4003C in verschillende toepassingen.

Kortom, RO4003C is een hoogwaardig PCB-materiaal dat een breed scala aan voordelen biedt voor verschillende elektronische toepassingen.Door de eigenschappen van RO4003C en de ontwerpoverwegingen bij het gebruik ervan te begrijpen, kunnen ontwerpers en fabrikanten optimale prestaties en betrouwbaarheid bereiken in hun PCB-ontwerpen.
