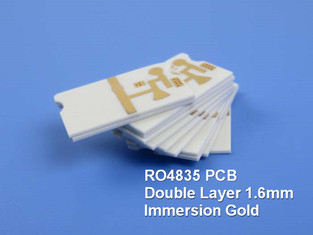

RO4835 High Frequency PCB Double Layer 60mil 1.524mm Rogers 4835 PCB met onderdompeling goud
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Algemene beschrijving
Dit is een type Rogers hoogfrequente PCB gebouwd op RO4835 laminaat, dubbele lagen met signaallaag aan de bovenkant, afschermingslaag aan de onderkant.geen soldeermasker of zijdefilterHet is vervaardigd met behulp van 60 mil substraten, 0,5 oz koper te beginnen. De boards worden vervaardigd volgens IPC klasse II standaard. Alle boards zijn 100% elektrisch getest voor verzending.
PCB-specificaties
| PCB-grootte |
12 x 26 mm = 1 naar boven |
| BOARD-TYPE |
Double-sided PCB |
| Aantal lagen |
2 lagen |
| Op het oppervlak gemonteerde componenten |
- Jawel. |
| Door middel van gaten |
- Nee. |
| LAYER STACK |
koperen ------- 17um ((0,5 oz) + plaat TOP laag |
| RO4835 1,524 mm |
| koper ------- 17um ((0,5 oz) + plaat BOT-laag |
| Technologie |
|
| Minimaal spoor en ruimte: |
110 mil / 110 mil |
| Minimale / maximale gaten: |
10,0 mm / 1,0 mm |
| Aantal verschillende gaten: |
1 |
| Aantal boorgaten: |
10 |
| Aantal geslepen gletsjes: |
0 |
| Aantal interne uitsnijdingen: |
0 |
| Impedantieregeling: |
- Nee. |
| Aantal gouden vingers: |
0 |
| Materiaal voor het bord |
|
| Glas epoxy: |
RO4835 1,524 mm |
| Eindfolie externe: |
1.0 oz |
| Eindfolie intern: |
N/A |
| Eindhoogte van PCB: |
1.6 mm ± 0.1 |
| Gelaagd en bekleed |
|
| Oppervlakte afwerking |
Immersion Gold, 86,2% |
| Soldeermasker: |
N/A |
| Kleur van het soldeermasker: |
N/A |
| Type soldeermasker: |
N/A |
| CONTOUR/SNIJTING |
Routing |
| Markering |
|
| Zijde van de legende van het onderdeel |
N/A |
| Kleur van de component Legende |
N/A |
| Naam of logo van de fabrikant: |
N/A |
| VIA |
Geplaatst door een gat ((PTH), minimale grootte 1,0 mm. |
| Vlambaarheidsklasse |
94V-0 |
| DIMENSIE-TOLERANTIE |
|
| Omvang van de contour: |
0.0059" |
| Platenplatering: |
0.0029" |
| Tolerantie van de boor: |
0.002" |
| TEST |
100% elektrische test voorafgaand aan verzending |
| Type van te leveren kunstwerk |
e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening |
Wereldwijd, wereldwijd. |
Over ons
We zijn een gevestigde hoogfrequente PCB leverancier en exporteur in Shenzhen China, het afsnijden van cellulaire basisstation antenne, satelliet, hoge frequentie passieve componenten,microstriplijn en bandlijncircuit, millimetergolfapparatuur, radarsystemen, digitale radiofrequentie-antenne en andere velden wereldwijd voor 18 jaar.Rogers CorporationDe dielectrische constante varieert van 2,2 tot 10,2 enz.
We hebben ook afdelingen voor FR-4-circuits, flexibele circuits en metalen PCB's die als prototypes worden gebruikt, van kleine opnames tot massaproductie.We onderzoeken en bouwen ook actief PCB-projecten met een hoge toegevoegde waarde zoals HDI., snelle draai, impedantiebeheersing, zwaar koper en backplane board enz. Dit heeft onze PCB-producten een effectieve verlenging en aanvulling veroorzaakt,Het is een zeer belangrijk onderdeel van de ontwikkeling van de Europese markt..
Onze voordelen
1. ISO9001, ISO14001, ISO13485, UL gecertificeerde fabriek;
2De PCB-productie is strikt volgens de vereiste specificaties.
3. Voldoen aan uw PCB behoeften van prototype tot massaproductie;
4. HDI-PCB's met een laag;
5. 16000m2 werkplaats; 8000 soorten PCB's per maand;
6. Snelle CADCAM controle en gratis PCB offerte;
7- In aanmerking komend percentage van de eerste productie: > 99%
8Meer dan 19+ jaar ervaring met hoogfrequente PCB's;
9. IPC-klasse 2 / IPC-klasse 3;
10. Prototype PCB-capaciteit en volumeproductiecapaciteit;
Onze PCB-capaciteit (2022)
| Parameter |
Waarde |
| Aantal lagen |
1-32 |
| Substraatmateriaal |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A enz.), FR-4 High CTI> 600V; Polyimide,PETMetalen kern enz. |
| Maximale grootte |
Vliegtest: 900*600mm, bevestigingstest 460*380mm, geen test 1100*600mm |
| Toelating van de raad van bestuur |
±0.0059" (0.15 mm) |
| PCB-dikte |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Dikte Tolerantie ((T≥0,8 mm) |
± 8% |
| Dikte Tolerantie ((t<0,8 mm) |
± 10% |
| Isolatielaagdikte |
0.00295" - 0.1969" (0.075mm-5.00mm) |
| Minimum spoor |
0.003" (0,075 mm) |
| Minimale ruimte |
0.003" (0,075 mm) |
| Buitenste koperdikte |
35 μm-350 μm (1 oz-10 oz) |
| Inwendige koperdikte |
17 μm-350 μm (0,5 oz - 10 oz) |
| Boorgat (mechanisch) |
0.0079" - 0.25" (0.2mm-6.35mm) |
| Afgerond gat (mechanisch) |
0.0039"-0.248" (0.10mm-6.30mm) |
| DiameterTolerantie (mechanisch) |
0.00295" (0.075mm) |
| Registratie (mechanisch) |
0.00197" (0,05mm) |
| Afmetingsgraad |
12:1 |
| Type soldeermasker |
LPI |
| Min Soldermask Bridge |
0.00315" (0,08mm) |
| Min Soldermask Clearance |
0.00197" (0,05mm) |
| Plug via Diameter |
0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerantie voor impedantieregeling |
± 10% |
| Oppervlakte afwerking |
HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated enz. |
