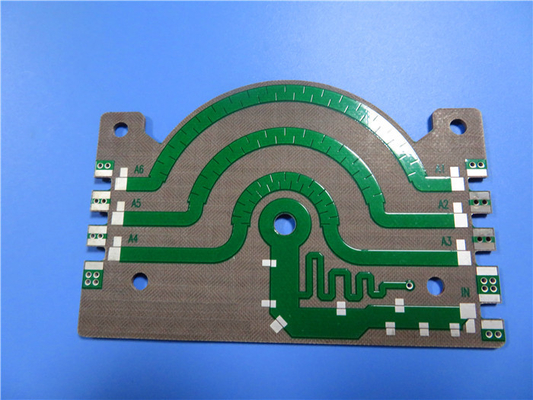

60mil de hybride Multilayer rf-Raad van PCB met Onderdompelingsgoud

60mil Hybrid Multilayer RF PCB Board With Immersion Gold
60mil Hybrid Multilayer RF PCB Board With Immersion Gold 60mil Hybrid Multilayer RF PCB Board With Immersion Gold

Grote Afbeelding :  60mil de hybride Multilayer rf-Raad van PCB met Onderdompelingsgoud

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-193.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Samenstellingen van Ceramisch, PTFE en Geweven Glasvezel Laagtelling: Tweezijdige PCB, Multilayer PCB, Hybride PCB
PCB-Dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) PCB-Grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz. Kopergewicht: 0.5oz (17 µm), 1oz (35µm)
De oppervlakte eindigt: Naakt koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP, Zuivere gouden geplateerd e
Hoog licht:

Hybride rf-Prototyperaad

,

Meerlagige elektronische printplaat

,

60mil Multilayer rf-PCB



Tly-5Z Hoge Frequentiepcb 60mil 30mil 20mil en Taconic rf PCB van 10mil met Onderdompelingsgoud

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Taconic tly-5Z hoge frequentielaminaten zijn geavanceerde samenstellingen van ceramisch, PTFE en geweven glasvezelversterking. Het wordt voor lage dichtheidstoepassingen zoals ruimte ontworpen die optimaal lage gewichtsvereisten hebben. Sinds het gebruiken van ceramische en geweven glasvezel, heeft tly-5Z hoog stabiel bezit op afmeting. De lage dichtheidsbenadering maakt het ook met een lage z-asuitbreiding die niet mogelijk met PTFE-Rijke samenstellingen is. Tly-5Z heeft thermaal hoge stabiliteit en het heeft enkel de helft van de thermische uitbreiding van PTFE-Rijke laminaten, biedt betere boring aan en kan thermaal worden gecirkeld.



Voordelen:

Lage z-As CTE

Geplateerd door gatenstabiliteit

Lage dichtheid (1,92 g/cm3)

Aantrekkelijke prijs/prestaties verhouding

Uitstekende schilsterkte

Compatibel systeem met vlak koper



Typische Toepassingen:

Ruimtevaartcomponenten

Lage gewichtsantennes voor vliegtuigen

De passieve componenten van rf



60mil de hybride Multilayer rf-Raad van PCB met Onderdompelingsgoud 0



Ons PCB-Vermogen (tly-5Z)

PCB-Materiaal: Samenstellingen van Ceramisch, PTFE en Geweven Glasvezel
Benoeming: Tly-5Z
Diëlektrische constante: 2.20 +/- 0,04 (1.9GHz)
Dissipatiefactor 0,0015 (10GHz)
Laagtelling: Tweezijdige PCB, Multilayer PCB, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm)
Gelamineerde dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakt koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP, Zuivere gouden geplateerd etc….



Ongeveer ons

Opgericht in 2003, is Co. van de de Elektronikatechnologie van Shenzhen Bicheng, Ltd een gevestigde leverancier en de exporteur die van hoge frequentiepcb in Shenzhen China, cellulaire basisstationantenne, satelliet, hoge frequentie passieve componenten scheiden, microfilmlijn en van de bandlijn kring, het materiaal van de millimetergolf, radarsystemen, digitale radiofrequentieantenne en andere gebieden wereldwijd 18 jaar. Onze hoge frequentie PCBs wordt hoofdzakelijk voortgebouwd op 3 hoge frequentie materiële merken: Rogers Corporation, Taconic en Wangling. De diëlektrische constante strekt zich van 2,2 uit tot 10,2 enz.



Wij hebben ook afdelingen van Fr-4 kringsraad, flexibele die kringen en metaalkern PCBs als prototypen, kleine looppas aan massaproduktie wordt gekenmerkt. Wij ook actief onderzoek en bouwen dergelijke PCB-projecten met hoge toegevoegde waarde zoals HDI, snelle draai, impedantiecontrole, schepen het zware koper en backplane enz. in Dit heeft gemaakt onze PCB-producten een efficiënte verlenging en een aanvulling, evenals vorming van geïntegreerde productenlijn produceren die van low-end tot high-end gaan.



Onze PCBs wordt gebruikt voor een verscheidenheid van doeleinden, met inbegrip van, maar niet aan, computervoorzien van een netwerk, veiligheid en toezicht, voeding, telecommunicatie, automobielelektronika, medische apparaten en instrumenten, nationale defensie en industrieel materiaal enz. beperkt.



Bijlage: Typische Waarden van tly-5Z

Bezit Testmethode Eenheid Waarde Eenheid Waarde
DK @ 1,9 GHz Ipc-650 2.5.5.5 .1 Mod.   2.20+/- 0,04   2.20+/- 0,04
Df @ 1,9 GHz Ipc-650 2.5.5.5 .1 Mod.   0,001   0,001
Df @ 10 GHz Ipc-650 2.5.5.5 .1 Mod.   0,0015   0,0015
Tc (D) K (- 55 ~150°C) Ipc-650 2.5.5.6-Mod. ppm/°C -72 ppm/°C -72
Diëlektrisch Analysevoltage Ipc-650 2.5.6 kV 45 kV 45
Diëlektrische Sterkte Ipc-650 2.5.6.2 V/mil 770 V/mm 30.315
Vochtigheidsabsorptie Ipc-650 2.6.2.1 % 0,03 % 0,03
Schilsterkte (1 oz. koper) Ipc-650 2.4.8 pond. /inch 7 N/mm 1.3
Volumeweerstandsvermogen Ipc-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Oppervlakteweerstandsvermogen Ipc-650 2.5.17.1 Mohms 10^8 Mohms 10^8
Treksterkte (M.D.) Ipc-650 2.4.18.3 psi 9137 N/mm2 63
Treksterkte (CD) Ipc-650 2.4.18.3 psi 9572 N/mm2 66
Trekmodulus (M.D.) Ipc-650 2.4.18.3 psi 182.748 N/mm2 1260
Trekmodulus (CD) Ipc-650 2.4.18.3 psi 165.344 N/mm2 1140
Verlenging (M.D.) Ipc-650 2.4.18.3 % 6 % 6
Verlenging (CD) Ipc-650 2.4.18.3 % 6.9 % 6.9
Flex Strength (M.D.) ASTM D790 psi 10.300 N/mm2 71
Flex Strength (CD) ASTM D790 psi 11.600 N/mm2 80
Flex Modulus (M.D.) ASTM D790 psi 377.100 N/mm2 2600
Flex Modulus (CD) ASTM D790 psi 432.213 N/mm2 2980
Dimensionale Stabiliteit (M.D.) Ipc-650 2.4.39 (bak) % (10 mil) -0.05 % (30 mil) -0.05
Dimensionale Stabiliteit (CD) Ipc-650 2.4.39 (bak) % (10 mil) -0.17 % (30 mil) -0.11
Dimensionale Stabiliteit (M.D.) Ipc-650 2.4.39 (Spanning) % (10 mil) -0.07 % (30 mil) -0.07
Dimensionale Stabiliteit (CD) Ipc-650 2.4.39 (Spanning) % (10 mil) -0.22 % (30 mil) -0.14
Dichtheid (Soortelijk gewicht) Ipc-650 2.3.5 g/cm3 1.92 g/cm3 1.92
Specifieke Hitte Ipc-650 2.4.50 J/g°C 0,95 J/g°C 0,95
Warmtegeleidingsvermogen Ipc-650 2.4.50 W/M*K 0,2 W/M*K 0,2
(X-y) CTE (50 - 150°C) Ipc-650 2.4.41 ppm/ºC 30-40 ppm/ºC 30-40
CTE (z) (50 - 150°C) Ipc-650 2.4.41 ppm/ºC 130 ppm/ºC 130
Hardheid ASTM D2240 (Durometer) - 68 - 68
Ul-94 brandbaarheidsclassificatie Ul-94   V-0   V-0



60mil de hybride Multilayer rf-Raad van PCB met Onderdompelingsgoud 1
