Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Basismateriaal: | Microwavecomposit dielectrisch materiaal | Laagtelling: | Tweezijdige PCB, Multilayer PCB, Hybride PCB |
|---|---|---|---|
| PCB-dikte: | 00,8 mm±0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0. | PCB-grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP etc…. | ||
| Hoog licht: | De diëlektrische rf-Raad van PCB,1.0mm Tweezijdige PCB,Raad van microgolf de Samengestelde rf PCB |
||

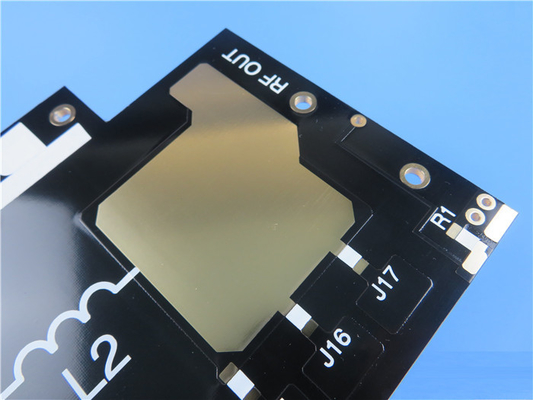

Wangling TP-1/2 High Frequency PCB Alternatief Hoger-Dk RF PCB DK10, DK22 Printed Circuit Board
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Algemene beschrijving
TP-1/2 is glad en netjes aan beide zijden, geen vlekken, krassen en deuk op het algemene uiterlijk.De dielectrische constante is stabiel en DK kan optioneel zijn binnen het bereik van 3 tot 22 volgens de ontwerpvereisten van het schakel.De werktemperatuur is -100°C+150°C.
De peelingsterkte tussen het koper en het substraat is betrouwbaarder dan de vacuümfilmcoating van keramisch substraat.hoger slaagpercentage van de productieVooral de productiekosten zijn veel lager dan die van het keramische substraat.
We kunnen zijn toepassingen vinden in systemen voor het voorkomen van botsingen van vliegtuigen, GPS-antennes, microstrip patch-antennes, passieve componenten (filters, koppelers, vermogensafdelers), satellietcomponenten.
Onze bekwaamheid (TP-1/2)
| PCB materiaal: | Microwavecomposit dielectrisch materiaal |
| Aanduiding: | TP-1/2 |
| Dielectrische constante: | 10.0 |
| Dissipatiefactor | 0.001 10 GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 00,8 mm±0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0.12, 6,0 mm±0.12, 10,0 mm±0.2 |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
Waarom kiezen wij?
1.ISO9001, ISO14001, IATF16949, ISO13485, UL gecertificeerd;
2.Meer dan 18 jaar ervaring met PCB's met hoge frequentie;
3.Kleine hoeveelheid bestelling is beschikbaar, geen MOQ vereist;
4We zijn een team van passie, discipline, verantwoordelijkheid en eerlijkheid.
5.Tijdige levering: > 98%, klachten van klanten: < 1%
6.16000m2 werkplaats, 30000m2 output per maand en 8000 soorten PCB's per maand;
7Krachtige PCB-mogelijkheden ondersteunen uw onderzoek en ontwikkeling, verkoop en marketing;
8.IPC klasse 2 / IPC klasse 3
TP-1/2 Typische waarde
| Naam | Testvoorwaarde | Eenheid | Waarde |
| Dichtheid | Normale toestand | g/cm3 | 1.0~2.9 |
| Vochtopname | Dompelen in gedestilleerd water van 20 ± 2°Cgedurende 24 uur | % | ≤ 0.02 |
| Schilferingssterkte | In normale toestand | N/cm | ≥ 6 |
| In een omgeving met wisselende luchtvochtigheid en temperatuur: | N/cm | ≥ 4 | |
| Werktemperatuur | Hoog-laagtemperatuurkast | °C | - 100～+ 150(De verwerkingstemperatuur mag niet hoger zijn dan 200 °C.°C) |
| Warmtegeleidbaarheid | -55~288°C | W / m / k | 0.6 |
| CTE | Temperatuur stijging van 96°Cper uur | < 6 × 10- 5 | |
| Krimpfactor | 2 uur in kokend water | % | 0.0004 |
| Oppervlakteweerstand | 500 V gelijkstroom Normale toestand | M.Ω | ≥ 1 × 107 |
| 500 V gelijkstroom, constante luchtvochtigheid en temperatuur | M.Ω | ≥ 1 × 105 | |
| Volumeweerstand | Normale toestand | MΩ.cm | ≥ 1 × 109 |
| Constante luchtvochtigheid en temperatuur | ≥ 1 × 106 | ||
| Dielectrische sterkte van het oppervlak | Normale toestand | Kv/mm | ≥ 15 |
| Constante luchtvochtigheid en temperatuur | ≥ 12 | ||
| Dielectrische constante | 10 GHz | Eer | 36, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK kan worden aangepast) |
| Dissipatiefactor | 10 GHz | Tgδ(εr 3-11) | ≤ 1 × 10-3 |
| Tgδ(εr 12-22) | ≤ 1,5 × 10-3 |
