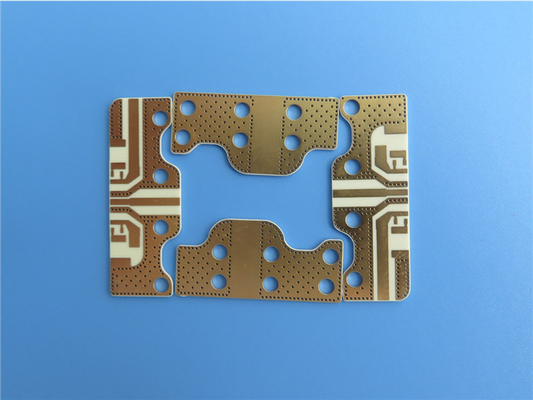

30mil AD1000 hoogfrequente dubbelzijdige RF-printplaat met onderdompelingsgoud

30mil AD1000 hoogfrequente dubbelzijdige RF-printplaat met onderdompelingsgoud

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-180.V1.0
basis materiaal:
AD1000 0,762 mm
Lagen tellen:
2 lagen
PCB-dikte:
0,8 mm ± 0,1
PCB-formaat:
42 x 25 mm=1op
Koper gewicht:
1 ons
Oppervlakteafwerking:
Onderdompeling goud
Markeren:

30mil rf-de Raad van PCB

,

De tweezijdige rf-Raad van PCB

,

De Raad van hoge Frequentierf PCB

Productbeschrijving



30milAD1000 Hoogfrequente printplaat Dubbelzijdige RF-printplaat DK 10.2 PWBmet onderdompelingGoud

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Korte introductie

Dit type ondergedompelde gouden RF-PCB is gemaakt op AD1000-materiaal, PTFE / geweven glasvezel / keramisch gevuld laminaat.De printplaat is dubbellaags met afgewerkt 1oz koper.Geen soldeermasker en zeefdruk.Beide lagen zijn volledig blootgesteld aan lucht.Het is 0,8 mm dik en 50 planken zijn vacuüm verpakt voor verzending.



TypischToepassingen:

1. Systemen ter voorkoming van botsingen met vliegtuigen (TCAS)

2. Radarbewakingssystemen op de grond

3. Low Noise Amplifiers (LNA's)

4. Geminiaturiseerde circuits en patch-antennes

5. Eindversterkers (PA's)

6. Radarmodules en spruitstukken

7. X-Band en lager



PCB-specificaties

PCB-GROOTTE 42 x 25 mm=1op
BOARD TYPE Dubbelzijdige printplaat
Aantal lagen 2 lagen
Componenten voor opbouwmontage JA
Doorlopende componenten NEE
LAAG OPSTAPELEN koper ------- 17um(0.5 oz)+plaat TOP laag
AD1000 0,762 mm
koper ------- 17um(0.5 oz) + plaat BOT Laag
TECHNOLOGIE
Minimale tracering en ruimte: 10 mil / 10 mil
Minimale / maximale gaten: 0,3 mm / 3,0 mm
Aantal verschillende gaten: 2
Aantal boorgaten: 115
Aantal gefreesde sleuven: 0
Aantal interne uitsparingen: nee
Impedantiecontrole: nee
Aantal Gouden vinger: 0
BOARD MATERIAAL
Glas Epoxy: AD1000 0,762 mm
Eindfolie extern: 1,0 ons
Eindfolie intern: NVT
Definitieve hoogte van PCB: 0,8mm ±0,1
PLATEN EN COATEN
Oppervlakteafwerking Onderdompelingsgoud, 52%
Soldeermasker van toepassing op: NVT
Kleur soldeermasker: NVT
Type soldeermasker: NVT
CONTOUR/SNIJDEN Routing
MARKERING
Kant van componentlegenda NVT
Kleur van componentlegenda NVT
Fabrikantnaam of logo: NVT
VIA Geplateerd doorgaand gat (PTH), minimale maat 0,3 mm.
BRANDBAARHEIDSBEOORDELING 94V-0
AFMETING TOLERANTIE
Overzicht Dimensie: 0.0059"
Bordbeplating: 0,0029"
boor tolerantie: 0,002"
TESTEN 100% elektrische test vóór verzending
TYPE KUNSTWERK TE GELEVEREN e-mailbestand, Gerber RS-274-X, PCBDOC enz
SERVICEGEBIED Wereldwijd, wereldwijd.



30mil AD1000 hoogfrequente dubbelzijdige RF-printplaat met onderdompelingsgoud 0



Andere beschikbare RFPCB Mmateriaal

FR-4 Tg>135, Hoge Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A enz.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, enz.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC enz.

Rogers TMM4, TMM10, Kappa 438 enz.

PTFE F4B DK2.2, DK2.65

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, RF-35, RF-35A2, TLF-35, RF -60A, RF-60TC, RF-45, TRF-45 enz.

AD450, AD600, AD1000, TC350 enz.

PCB met metalen kern, materiaal 1W/MK-3W/MK

Flexibele printplaat

Megtron 6 (M6) R-5775G



OnsPCBDiensten

PCB-prototypes

Massaproductie

Enkelzijdige printplaat

Dubbelzijdige printplaat

Meerlaagse printplaat tot 32 lagen

Zware koperen printplaat

Hybride printplaat

Impedantie gecontroleerde printplaat

Via in-pad printplaat

Ball grid array (BGA) PCB

Blind via printplaat

Verzinkgaten, halfgat, perspassinggat

Snelle levering (QTA).

Geen minimale bestelhoeveelheid (MOQ)

Verzendservice van deur tot deur



VERMOGEN

2500-3000 soorten elke maand.



SERVICEGEBIED

Noord-Amerika, Oceanië, Zuidoost-Azië, Oost-Europa, Afrika, Latijns-Amerika, West- en Zuid-Europa, Noord-Europa, Centraal- en Zuid-Azië, Midden-Oosten.



Fabricageproces van Dual Layer PTH PCB

Het onderdompelingsgoud en de HASL-PCB verlopen als volgt: (1).Materiaalschaar --> (2).Boren --> (3).PTH --> (4).Droge film (circuit) --> (5).Patroonbeplating --> (6).Ets --> (7).Soldeermasker --> (8).Zeefdruk --> (9).Oppervlakteafwerking --> (10).Profielcontour --> (11).V-groef --> (12).Elektrische test --> (13).Verpakking -->(14).Levering



30mil AD1000 hoogfrequente dubbelzijdige RF-printplaat met onderdompelingsgoud 1



Wij kunnen u voorzien van prototypes, kleine series en massaproductie.Neem voor vragen gerust contact met ons op.
