Kies Opgeruimde 95x64mm PCB van de de Motorbestuurder van PCB van het Aluminiumsubstraat uit

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-778.V1.0

Grondstof:

2W/MK diëlektrisch materiaal

Laagtelling:

Enige kant

PCB-dikte:

1.6mm ±0.16

PCB-grootte:

95 x 64mm=1PCS

Soldeerselmasker:

Zwart

Silkscreen:

Kopergewicht:

De oppervlakte eindigt:

Hete Lucht het Solderen

Markeren:

Kies Opgeruimde PCB van het Aluminiumsubstraat uit

95x64mm PCB van het Aluminiumsubstraat

95x64mm PCB van de Motorbestuurder

Productbeschrijving

Kies het Opgeruimde Warmtegeleidingsvermogen MCPCB van Aluminiumpcb 2W/MK met HASL voor Motorbestuurder uit
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving
Dit is een type van Aluminiumpcb voor de toepassing van motorbestuurder. Het is één enkele laagmcpcb raad bij 1,6 mm dik met het warmtegeleidingsvermogen van 2W/MK. De aluminiumplaat is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. 25 raad wordt afzonderlijk ingepakt.

Parameter en gegevensblad

PCB-GROOTTE	95 x 64mm=1PCS
RAADStype	Aluminiumpcb, IMS PCB
Aantal Lagen	Kies opgeruimde PCB uit
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	Nr
LAAGopeenstapeling	koper - 35um (1oz)
	2W/MK diëlektrisch materiaal
	Aluminium 5052
TECHNOLOGIE
Minimumspoor en Ruimte:	40 mil /-mil
Minimum/Maximumgaten:	2.0 / 4,0 mm
Aantal Verschillende Gaten:	2
Aantal Boorgaten:	14
Thermische weerstand (°C/W)	≤0.45
Analysevoltage (VDC)	4000
Impedantiecontrole	nr
RAADSmateriaal
Warmtegeleidingsvermogen	2W/MK diëlektrisch materiaal, MCPCB
Definitieve externe folie:	1oz
Definitieve interne folie:	0oz
Definitieve hoogte van PCB:	1.6mm ±0.16
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Hete Lucht het Solderen
Het soldeerselmasker is van toepassing:	Bovenkant. 12µm Minimum.
De Kleur van het soldeerselmasker:	Zwart
Het Type van soldeerselmasker:	LPSM
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	BOVENKANT
Kleur van Componentenlegende	Wit
Fabrikant Name of Embleem:	Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA	nr via
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“ (0.15mm)
Raadsplateren:	0,0030“ (0.076mm)
Boortolerantie:	0,002“ (0.05mm)
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.

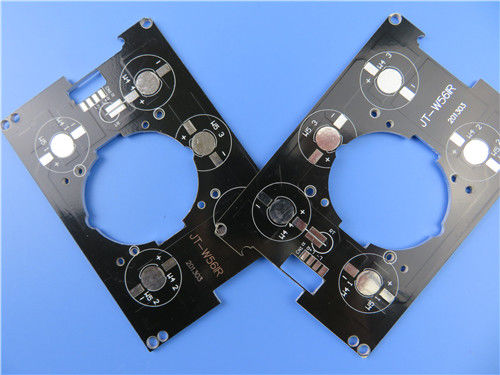

Kies Opgeruimde 95x64mm PCB van de de Motorbestuurder van PCB van het Aluminiumsubstraat uit 0

Eigenschappen en voordelen
SMT-proces
De efficiënte hittedissipatie vermindert de werkende temperatuur van de module en verlengt de levensduur.
De de machtsdichtheid en betrouwbaarheid zijn betere omhoog 10%.
Druk de kosten van hardware en assemblage,
Uitvoerig materiaalbeheer en onderhoud en procesbeheersing,
1-10 stukken worden aangeboden voor verkoop.
Internationale goedkeuring

Toepassingen
Machtsversterker,
Motorbestuurder,
Voedingapparaat,
Fluorescente lamp

Kies Opgeruimde 95x64mm PCB van de de Motorbestuurder van PCB van het Aluminiumsubstraat uit 1
