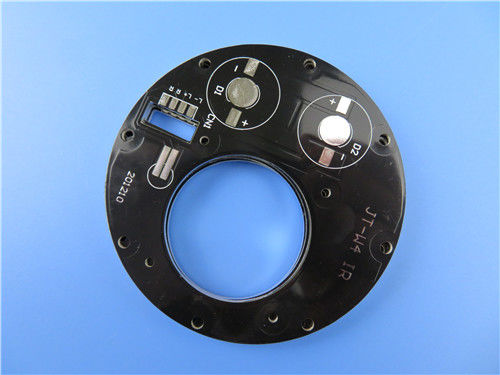

PCB van de het Metaalkern van de machtsmodule 1oz met Zwart Soldeerselmasker

Producten

PCB van de metaalkern

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

PCB van de het Metaalkern van de machtsmodule 1oz met Zwart Soldeerselmasker

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-771.V1.0

Grondstof:

1W/MK diëlektrisch materiaal

Laagtelling:

Enige kant

PCB-dikte:

1.6mm ±0.16

PCB-grootte:

96 x 96mm=1PCS

Soldeerselmasker:

Zwart

Silkscreen:

Kopergewicht:

De oppervlakte eindigt:

Hete lucht het solderen het nivelleren (loodvrije HASL),

Markeren:

PCB van de het Metaalkern van de machtsmodule

1oz PCB van de metaalkern

1oz PCB van de machtsmodule

Productbeschrijving

Gedrukte de Kringsraad RoHS van aluminiumpcb IMS voor Machtsmodule

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van aluminiumpcb voor de toepassing van machtsmodule. Het is één enkele laagmcpcb raad bij 1,6 mm dik met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. 30 raad wordt afzonderlijk ingepakt.

Parameter en gegevensblad

PCB-GROOTTE	96 x 96mm=1PCS
RAADStype	IMS PCB
Aantal Lagen	Kies opgeruimde PCB uit
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	Nr
LAAGopeenstapeling	koper - 70um (2oz)
	1W/MK diëlektrische materiële 75um
	Aluminium 6061 1.5mm
TECHNOLOGIE
Minimumspoor en Ruimte:	12mil/20mil
Minimum/Maximumgaten:	3mm/5.0mm
Aantal Verschillende Gaten:	12
Aantal Boorgaten:	3
Aantal Gemalen Groeven:	2
Aantal Interne Knipsels:	0
Impedantiecontrole	nr
RAADSmateriaal
Aluminiumkern:	1W / Mk diëlektrische materiële 75um
Thermische weerstand (°C/W)	≤0.45
Analysevoltage (VDC)	4000
Definitieve externe folie:	1oz
Definitieve interne folie:	0oz
Definitieve hoogte van PCB:	1.6mm ±0.16
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Hete lucht het solderen het nivelleren (loodvrije HASL), Sn>=2.54µm
Het soldeerselmasker is van toepassing:	BOVENKANT, 12micron-Minimum
De Kleur van het soldeerselmasker:	Zwarte, ksm-S6189BK31
Het Type van soldeerselmasker:	LPSM
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	BOVENKANT
Kleur van Componentenlegende	Wit, ijr-4000 MW300
Fabrikant Name of Embleem:	Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA	Niet Geplateerd door Gat (NPTH)
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“
Raadsplateren:	0,0029“
Boortolerantie:	0,002“
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.

Eigenschappen en voordelen

Optimaliseringscombinatie van machtskring en controlekring,

Vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid,

Efficiënte hitteverspreiding in het ontwerp van de kring,

Verbeter de machtsdichtheid en de betrouwbaarheid van het apparaat,

Strikte WIP-inspectie en controle evenals het werk instructie,

UL erkend en richtlijn-Volgzame RoHS

Toepassingen

Diskettebestuurder

Communicatie elektronisch materiaal

Voedingmateriaal
