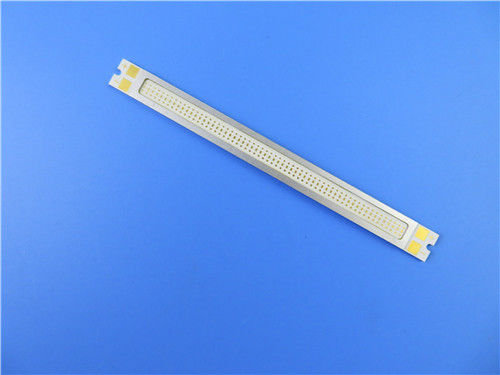

Geen Impedantiecontrole 1.8mm de Raad van Aluminiumpcb met Wit Soldeerselmasker

Geen Impedantiecontrole 1.8mm de Raad van Aluminiumpcb met Wit Soldeerselmasker

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-770.V1.0
Grondstof:
1W/MK diëlektrisch materiaal
Laagtelling:
Enige kant
PCB-dikte:
1.8mm ±0.12
PCB-grootte:
100 x 25mm=1PCS
Soldeerselmasker:
wit
Silkscreen:
Zwart
Kopergewicht:
1oz
De oppervlakte eindigt:
Onderdompelingsgoud
Markeren:

UL de Raad van aluminiumpcb

,

1.8mm de Raad van Aluminiumpcb

Productbeschrijving

De samengestelde Raad van Aluminiumpcb voor Schakelaarregelgever
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving
Dit is een type van aluminiumpcb voor de toepassing van schakelaarregelgever. Het is één enkele laagmcpcb raad bij 1,6 mm-basis met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. 30 raad wordt afzonderlijk ingepakt.

Parameter en gegevensblad

PCB-GROOTTE 100 x 25mm=1PCS
RAADStype IMS PCB
Aantal Lagen Kies opgeruimde PCB uit
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 35um (1oz)
1W/MK diëlektrische materiële 75um
Aluminium 1060 1.6mm
TECHNOLOGIE
Minimumspoor en Ruimte: 10mil/18mil
Minimum/Maximumgaten: 0
Aantal Verschillende Gaten: 0
Aantal Boorgaten: 0
Aantal Gemalen Groeven: 2
Aantal Interne Knipsels: 0
Impedantiecontrole nr
RAADSmateriaal
Aluminiumkern: 1W / Mk diëlektrische materiële 75um
Thermische weerstand (°C/W) ≤0.45
Analysevoltage (VDC) 4000
Definitieve externe folie: 1oz
Definitieve interne folie: 0oz
Definitieve hoogte van PCB: 1.8mm ±0.12
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelings gouden 0.025µm meer dan 3µm Nikkel
Het soldeerselmasker is van toepassing: BOVENKANT, 12micron-Minimum
De Kleur van het soldeerselmasker: Wit, Taiyo PSR400 WT02
Het Type van soldeerselmasker: LPSM
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende BOVENKANT
Kleur van Componentenlegende Zwart
Fabrikant Name of Embleem: Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA Niet Geplateerd door Gat (NPTH)
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.

Geen Impedantiecontrole 1.8mm de Raad van Aluminiumpcb met Wit Soldeerselmasker 0

Eigenschappen en voordelen
Efficiënte hitteverspreiding in het ontwerp van de kring,
Verminder de werkende temperatuur van het materiaal,
Verbeter de machtsdichtheid en de betrouwbaarheid van het apparaat,
De producten en de Productie worden verklaard door erkende organisaties.
In overeenstemming geweeste UL


Toepassingen
Het aluminiumpcb van de plafondlamp
Voedingapparaat
Een filter elektrische kring
Hoge frequentieversterker

Geen Impedantiecontrole 1.8mm de Raad van Aluminiumpcb met Wit Soldeerselmasker 1

Waarom kies ons?
1) Nadruk op uw kernbekwaamheden: Wij hebben diep geweten het van de woeste concurrentie voor onze klanten in de markt volledig is. U kunt zich op dergelijke belangrijke die bekwaamheden concentreren zoals onderzoek en ontwikkeling, verkoop en marketing op onze professionele prestaties en bekwame diensten dat het overschrijden wordt gebaseerd uw verwachting.

2) Scherp-randtechnologie: het is rationeel voor een kleine en middelgrote klant aan hanker na de recentste materiaal en productiedeskundigheid voor zijn PCBs. Door de vennootschappen met Bicheng-PCB, krijgt u toegang om uw verwachting met onze 3 fabrieksbasissen met meer dan 26.000 vierkante meters te bereiken.

3) Sparen de productiekosten: De productiekost is één van de belangrijke punten van het productconcurrentievermogen van onze klanten. Bichengpcb hebben ernaar gestreefd om zijn productiemateriaalkosten te drukken introduceren, arbeider opleiding en de technologieverbetering om hun rentabiliteit te verhogen. De klanten zijn tevreden met onze kostenbesparingen maar zonder kwaliteitsverlies.
