Verzonken die Countersink MCPCB van Aluminiumpcb op 1oz-Koper met Onderdompelingsgoud wordt gemaakt
1.1 algemene beschrijving

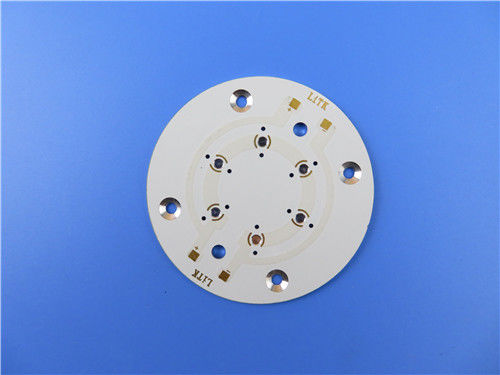

Dit is een type van Aluminiumpcb voor de toepassing van audioversterker. Het is één enkele laagmcpcb raad bij 1,6 mm dik met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. 25 raad wordt afzonderlijk ingepakt.
1.2 parameter en gegevensblad
| PCB-GROOTTE |
65 x 65mm=1PCS |
| RAADStype |
|
| Aantal Lagen |
Kies opgeruimde PCB uit |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
Nr |
| LAAGopeenstapeling |
koper - 35um (1oz) |
| 1W/MK diëlektrisch materiaal |
| Aluminium 5052 |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
14mil/15mil |
| Minimum/Maximumgaten: |
2.5/8.5mm |
| Aantal Verschillende Gaten: |
4 |
| Aantal Boorgaten: |
18 |
| Thermische weerstand (°C/W) |
≤0.45 |
| Analysevoltage (VDC) |
4000 |
| Impedantiecontrole |
nr |
| RAADSmateriaal |
|
| Warmtegeleidingsvermogen |
1W/MK diëlektrisch materiaal, MCPCB |
| Definitieve externe folie: |
1oz |
| Definitieve interne folie: |
0oz |
| Definitieve hoogte van PCB: |
1.6mm ±0.16 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Electroless nikkel over Onderdompelingsgoud (ENIG) (1 nikkel µ“ meer dan 100 µ“) |
| Het soldeerselmasker is van toepassing: |
Bovenkant. 12µm Minimum. |
| De Kleur van het soldeerselmasker: |
Wit, PSR400 WT02 |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
geen silkscreen vereist |
| Kleur van Componentenlegende |
geen silkscreen vereist |
| Fabrikant Name of Embleem: |
geen silkscreen vereist |
| VIA |
nr via |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ (0.15mm) |
| Raadsplateren: |
0,0030“ (0.076mm) |
| Boortolerantie: |
0,002“ (0.05mm) |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
1.3 eigenschappen en voordelen
De efficiënte hittedissipatie vermindert de werkende temperatuur van de module en verlengt de levensduur.
De de machtsdichtheid en betrouwbaarheid zijn betere omhoog 10%.
Verminder de afhankelijkheid van heatsinks en andere hardware (met inbegrip van thermische interfacematerialen),
De gehele vervaardigingsprocessen worden totaal gecontroleerd.
UL erkend en richtlijn-Volgzame RoHS
1.4 toepassingen
Voedingmateriaal
Motorcontrolemechanisme
Machtsmodule
Het aluminiumpcb van de plafondlamp
1.5 waarom kies ons?
1) Nadruk op uw kernbekwaamheden: Wij hebben diep geweten het van de woeste concurrentie voor onze klanten in de markt volledig is. U kunt zich op dergelijke belangrijke die bekwaamheden concentreren zoals onderzoek en ontwikkeling, verkoop en marketing op onze professionele prestaties en bekwame diensten dat het overschrijden wordt gebaseerd uw verwachting.
2) Scherp-randtechnologie: het is rationeel voor een kleine en middelgrote klant aan hanker na de recentste materiaal en productiedeskundigheid voor zijn PCBs. Door de vennootschappen met Bicheng-PCB, krijgt u toegang om uw verwachting met onze 3 fabrieksbasissen met meer dan 26.000 vierkante meters te bereiken.
3) Sparen de productiekosten: De productiekost is één van de belangrijke punten van het productconcurrentievermogen van onze klanten. Bichengpcb hebben ernaar gestreefd om zijn productiemateriaalkosten te drukken introduceren, arbeider opleiding en de technologieverbetering om hun rentabiliteit te verhogen. De klanten zijn tevreden met onze kostenbesparingen maar zonder kwaliteitsverlies.
4) Vermijd ruzie: Het is een verstoorde kwestie wanneer kwaliteitsprobleem uitscheldend u. Het ontwerp van de Bichengtechniek verhindert probleem in voorproductie voor te komen. U zult geen hoofdpijn met Bicheng-prototypen, kleine orden en volumeproductie krijgen. Ons tarief van klantenklacht is minder dan 1% en zal opgeloste bevredigend zijn.
5) Sparen tijd: De markt vereist de producten die snel bijwerken. Bichengpcb werkt altijd snel en flexibel om de tijd van productie van prototype aan standaardproductie, snelle turn-around of geplande leveringen te besparen.
6) Een uitstekend team: Bicheng is betrouwbare partner met hartstocht, discipline, verantwoordelijkheid en eerlijkheid. Wij hebben een team van ervaren verkooppersonen en bekwame klantenservices. Verander uw leverancier niet. Als de verandering moet is, is Bicheng juiste voor u.
