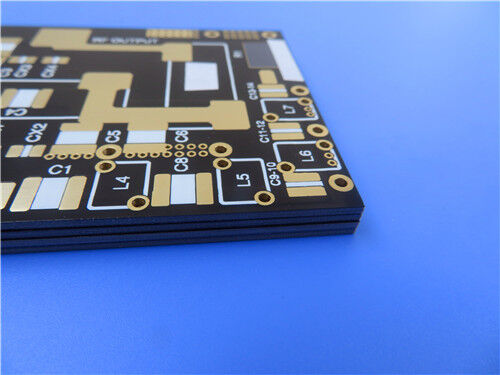

Dit op maat gemaakte 2-laag rigide PCB maakt gebruik van F4BTM300-substraat, ontworpen voor RF-, microgolf-, radar- en ruimtevaarttoepassingen.Algemene dikte 6 mmGemaakt met 1 oz buitenste koper gewicht, 20 μm via plating en onderdompeling goud oppervlak afwerking, het beschikt over zwarte top soldeermasker en witte top zijderap,met een gewicht van meer dan 50 g/m2Het bord maakt alleen gebruik van doorlopende via's zonder blinde via's, ondersteunt 5/8 mil minimum trace/space en 0,35 mm minimale gatgrootte.Elke eenheid is voor verzending 100% elektrisch getest en is gebouwd volgens de IPC-klasse-2-norm, beschikbaar voor wereldwijde levering.
PCB-specificaties
| Specificatie |
Gedetailleerde parameter |
| Basismateriaal |
F4BTM300 hoogfrequente laminaat |
| Layerconfiguratie |
2-laag rigide PCB's |
| Afmetingen van het bord |
105.4 mm × 76 mm (± 0,15 mm tolerantie, 1 PCS) |
| Minimaal spoor / ruimte |
5/8 ml |
| Minimale grootte van het gat |
0.35mm |
| Via type |
Alleen door-gat, geen blinde vias |
| Afgewerkte plaatdikte |
0.6mm |
| Buitenste laag kopergewicht |
1 oz (1,4 ml) afgewerkt koper |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Zilkscherm |
Boven: Wit; beneden: Geen |
| Soldeermasker |
Boven: Zwart; beneden: Geen |
| Test vóór verzending |
100% volledige elektrische test |
2-laagse PCB-stapel-Opbouw
| Structuur van de lagen |
Materiaal en dikte |
| Bovenlaag van koper |
35 μm geleidende koperen folie |
| Dielectrische kernsubstraat |
F4BTM300 Core, 0,508 mm (20 mil) |
| Onderste koperlaag |
35 μm geleidende koperen folie |
PCB-statistieken
Deze PCB-layout wordt geëxporteerd als Gerber RS-274-X productie-artwork.
| Statistische post |
Hoeveelheid / formaat |
| Totale componenten |
13 |
| Totaal Pads |
94 |
| Door de gaten gedraaide pads |
51 |
| Top SMT Pads |
43 |
| Onderste SMT-pads |
0 |
| Vries |
36 |
| Netten |
2 |

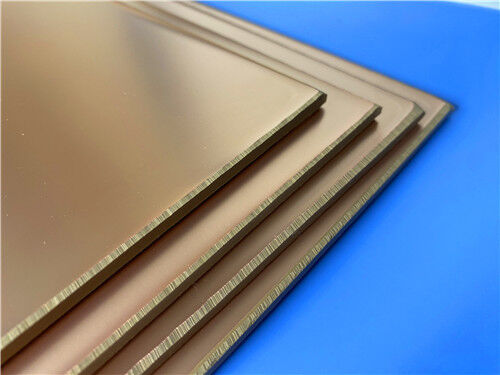

F4BTM300 Inleiding tot het materiaal
De laminaten van de F4BTM-serie worden vervaardigd door middel van een nauwkeurig proces waarbij wetenschappelijke formulering van glasvezelstof, nano-ceramische vulstoffen en polytetrafluorethyleen (PTFE) hars is betrokken.Deze ondergronden zijn gebouwd op deF4BMDeze integratie resulteert in een verbeterde dielektrische constante, een superieure warmteweerstand,verminderde thermische uitbreidingscoëfficiënt, verhoogde isolatieweerstand en verbeterde thermische geleidbaarheid, waarbij tegelijkertijd lage verlieskenmerken worden behouden.F4BTM-laminaat wordt specifiek gekoppeld aan omgekeerd behandeld RTF-koperfolie, met uitzonderlijke prestaties op het gebied van PIM, nauwkeurige lijnbesturing en minimaal geleiderverlies.
KernMateriaalVoordelen
Gebouwd op F4BTM300-laminaat, levert dit 2-lagig PCB de belangrijkste materialenvoordelen voor hoogfrequente ontwerpen:
Stabiel Dk van 3 ± 0,06 bij 10 GHz met een lage dissipatiefactor over microwavefrequenties.
Een lage thermische coëfficiënt van Dk, waarbij het dielectrisch gedrag onder temperatuurvariatie constant blijft.
Lage PIM-prestaties (< -160 dBc), geschikt voor antenne- en radarsystemen
Een lage vochtopname, waardoor een betrouwbare werking in moeilijke omgevingen mogelijk is.
Omgekeerd behandelde RTF-koperfolie helpt het verlies van geleiders te verminderen en zorgt voor een nauwe lijngeometriecontrole.
Typische toepassingen
F4BTM300-PCB's worden geselecteerd voor hoog betrouwbare RF- en microgolfsystemen:
- Luchtvaart- en ruimtevaartapparatuur, ruimtevaart- en cabineapparatuur
- Microwave- en RF-circuits
- Radarsystemen en militaire radarsystemen
- Voedernetwerken
- met een vermogen van niet meer dan 50 W
- Satellietcommunicatie
Conclusies
Dit aangepaste F4BTM300 tweelaags stijf PCB is vervaardigd van nano-ceramisch gevulde PTFE-laminaat voor hoogfrequente RF- en microgolfprojecten.Het voldoet aan de eisen van IPC-Klasse 2 en slaagt voor verzending in volledige elektrische testsWe accepteren Gerber RS-274-X bestanden voor prototyping en volume bestellingen, met wereldwijde verzending beschikbaar voor luchtvaart, radar en satellietcommunicatie klanten.
