Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | HUISDIER | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 0.15mm | PCB-Grootte: | 90.81 X 20.33mm |
| Coverlay: | Gele Hoogste/Witte Bodem | Silkscreen: | Zwart |
| Kopergewicht: | 1OZ | De oppervlakte eindigt: | Onderdompelingsgoud |
| Markeren: | 94-V0 flexibele PCB-Raad,Tweezijdige Flexibele PCB-Raad,94-V0 tweezijdige Flexibele PCB |
||

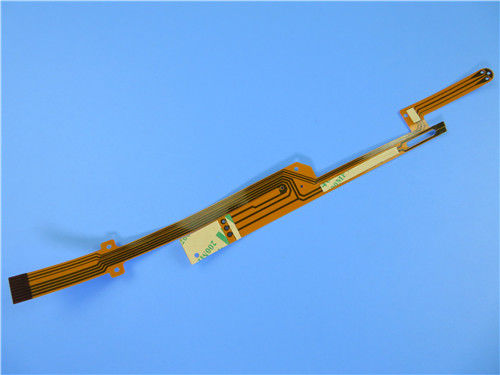

Tweezijdige Flexibele PCB op Polyimide met Onderdompelingsgoud en 0.15mm dik voor Antennes
(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van flexibele gedrukte kring voor de toepassing van antenne. Het bedraagt een 2 laag FPC dikke 0.15mm. Het basislaminaat is van Shengyi, Witte coverlay en gele wordt coverlay afzonderlijk toegepast aan hoogste kant en bodemkant. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd.
Parameter en gegevensblad
| Grootte van Flexibele PCB | 90.81 X 20.33mm |
| Aantal Lagen | 2 |
| Raadstype | Flexibele PCB |
| Raadsdikte | 0.15mm |
| Raadsmateriaal | HUISDIER 25µm |
| Raads Materiële Leverancier | Shengyi |
| Tgwaarde van Raadsmateriaal | 60℃ |
| PTH-de dikte van Cu | ≥20µm |
| Binneniayer-Cu thicknes | N/A |
| De dikte van oppervlaktecu | 35 µm |
| Coverlaykleur | Gele Hoogste/Witte Bodem |
| Aantal van Coverlay | 2 |
| Dikte van Coverlay | 25 µm |
| Verstevigermateriaal | Polyimide |
| Verstevigerdikte | 0.2mm |
| Type van Silkscreen-Inkt | IJR-4000 MW300 |
| Leverancier van Silkscreen | TAIYO |
| Kleur van Silkscreen | Zwart |
| Aantal van Silkscreen | 1 |
| Schiltest van Coverlay | Geen peelable |
| Legendeadhesie | 3M 90℃ Geen schil na Min. 3 keer test |
| De oppervlakte eindigt | Onderdompelingsgoud |
| Dikte van Nikkel/Goud | Au: 0.03µm (Min.); Ni 24µm |
| Vereiste RoHS | Ja |
| Famability | 94-V0 |
| Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
| Thermische Spanning | Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Functie | 100% pas elektrotest |
| Vakmanschap | Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit
Het verminderen van het volume
Gewichtsvermindering
Consistentie van assemblage
Verhoogde betrouwbaarheid
Controleerbaarheid van elektroparameterontwerp
Het gesoldeerde eind kan geheel zijn
Materiële facultativiteit
Lage kosten
Continuïteit van verwerking
Concurrerende prijs
Geavanceerd technisch
Toepassingen
Mobiele telefoon ingebouwde antenne FPC industriële controle audiomateriaal, medische toetsenbord zachte raad
Componenten van een flexibele kring
Een flexibele kring bestaat uit koperfolie, diëlektrische coverlay en zelfklevende substrate+.
De koperfolie is beschikbaar in twee verschillende types van koper: ED-Koper en Ra-koper.
ED-het koper is een elektro-gedeponeerde geproduceerde die het koperfolie (van ED) op dezelfde manier als de koperfolie voor stijve gedrukte kringsraad wordt gebruikt. Dit betekent ook dat het koper, d.w.z., het heeft een lichtjes ruwe oppervlakte aan één partij „wordt behandeld“, die een betere adhesie verzekert wanneer de koperfolie op de grondstof wordt geplakt.
Ra-het koper is een gerolde en ontharde die koperfolie uit elektrolytisch gedeponeerd kathodekoper wordt geproduceerd, dat wordt gesmolten en in baren gegoten. De baren zijn eerst warmgewalst aan een bepaalde grootte en op alle oppervlakten gemalen. Het koper wordt dan koudgewalst en onthard, tot de gewenste dikte wordt verkregen.
De koperfolie is beschikbaar in dikte van 12, 18, 35 en 70 μm.
Gemeenschappelijkste beschikbaar voor diëlektrisch substraat en coverlay is polyimidefilms. Dit materiaal kan ook worden gebruikt coverlay. Polyimide is meest geschikt voor flexibele kringen wegens zijn kenmerken zoals hieronder verklaard:
1. De weerstand op hoge temperatuur staat toe solderend verrichtingen zonder de flexibele kringen te beschadigen
2. Zeer goede elektrische eigenschappen
3. Goede chemische weerstand
Polyimide is beschikbaar in dikten van 12,5, 20, 25 en 50 μm.
De basislaminaten voor stijve gedrukte die kringsraad zijn koperfolies samen met de grondstoffen worden gelamineerd, de kleefstof die uit het prepregmateriaal tijdens laminering komen. Het tegendeel aan dit is de flexibele kring waar de laminering van de koperfolie aan het filmmateriaal met behulp van een zelfklevend systeem wordt bereikt. Het is noodzakelijk om tussen twee belangrijke systemen van kleefstof onderscheid te maken, namelijk thermoplastische en thermoset kleefstoffen. De keus wordt gedicteerd gedeeltelijk door de verwerking, en gedeeltelijk door de toepassing van de gebeëindigde flexibele kring.
