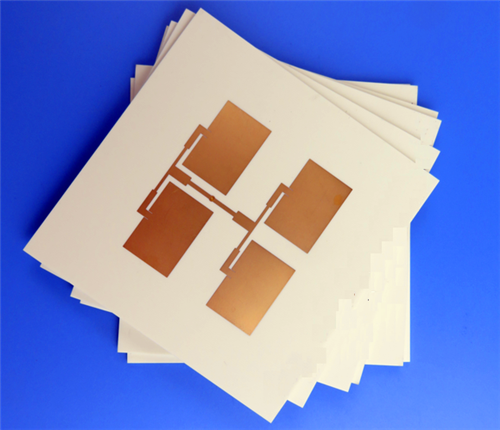

Dit op maat gemaakte 2 laag rigide hoogfrequente PCB maakt gebruik van TFA294 glasvrij keramisch PTFE composiet dielectrisch substraat.micro- en millimetergolftoepassingen met weinig verlies, het bord is voorzien van een onderdompeling goud oppervlak afwerking met een volledig soldeermasker- en zijderap-vrije dubbelzijdige structuur.het garanderen van superieure consistentie en betrouwbaarheid op lange termijn voor high-end RF- en ruimtevaartelektronica-systemen.
PCB-specificaties
| Parameter item |
Specificatie |
| Basismateriaal |
TFA294 glasvrij keramisch substrat van PTFE-composit |
| Aantal lagen |
2-laag rigide PCB's |
| Afmetingen van het bord |
97.53 mm × 100.28 mm (1 stuk), tolerantie: ±0.15 mm |
| Minimaal spoor / ruimte |
4 ml / 6 ml |
| Minimale grootte van het mechanische gat |
0.35mm |
| Via type |
Alleen door-gat vias, geen blinde vias |
| Afgewerkte plaatdikte |
1.1 mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Silkscreenlaag |
Zuiverschermvrij aan beide zijden, boven en onder |
| Soldeermaskerlaag |
Volledig losmaskervrij aan beide zijden |
| Kwaliteitscontrole |
100% elektrische tests uitgevoerd vóór verzending |
PCB-laagstapelstructuur
| Naam van de laag |
Specificatie |
| Koperlaag 1 (boven) |
35 μm afgewerkte koperdikte |
| Dielectrische kern |
TFA294 keramisch PTFE-substraat, dikte 1,016 mm (40 mil) |
| Koperschaal 2 (onder) |
35 μm afgewerkte koperdikte |
Kunstwerk en kwaliteitsnormen
Artwork-formaat: vervaardigd met standaard Gerber RS-274-X-bestanden om nauwkeurige schakelpatronen en volledige fabricagekompatibiliteit te garanderen.
Kwaliteitsstandaard: Alle fabricage- en inspectieprocessen voldoen strikt aan de IPC-klasse-2-betrouwbaarheidsspecificaties voor stabiele prestaties en duurzaamheid op lange termijn.
Service dekking: ondersteuning van wereldwijde levering en betrouwbare productvoorziening voor internationale PCB-projecten met hoge frequentie.

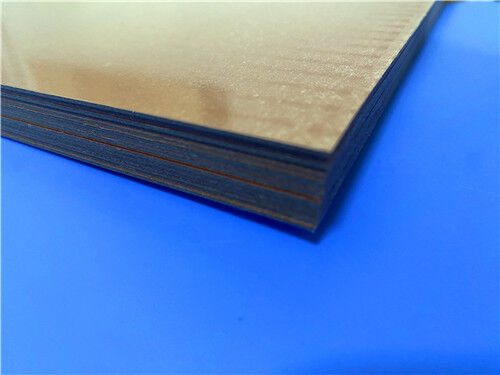

Overzicht van het materiaal van de TFA-serie
De TFA-serie vertegenwoordigt geavanceerde glasvrijePTFEkeramische dielectrische substraten van samengestelde materialen, waarbij innovatieve nano-keramische mengprocessen en gespecialiseerde laminatieprocessen worden toegepast in plaats van de traditionele vervaardiging van glasvezelimpregnatie.Eliminatie van het glasvezel-effect bij elektromagnetische golfverspreidingDit materiaal minimaliseert de X/Y/Z-as anisotropie en levert ultra-uniforme elektrische, thermische en mechanische eigenschappen.ultralage dielectrische verliezen en thermische uitbreidingsprestaties die overeenkomen met koperVerkrijgbaar met vier aanpasbare dielektrische constanten (2.94, 3.0, 6.15, 10.2), de TFA-serie dient als een zeer betrouwbaar alternatief voor geïmporteerde hoogfrequente substraten.
TFA294 Kernkenmerken en voordelen
Stabiele dielektrische prestaties: levert een stabiele DK van 2,94 bij 10 GHz en een ultralage DF van 0,0010 (10/20GHz) / 0,0012 (40GHz), waardoor breedband- en millimetergolfsignaaloverdracht met weinig verlies mogelijk is.
Ultralage TCDK: handhaaft een minimale TCDK van -5 ppm/°C over -55°C tot 150°C, waardoor stabiele dielectrische eigenschappen worden gegarandeerd bij extreme temperatuurvariaties.
Evenwichtige lage CTE: kenmerken die overeenkomen met CTE-waarden (18 ppm/°C X/Y, 32 ppm/°C Z-as) in het bereik van -55°C tot 288°C, waardoor thermische stress wordt verminderd en de structurele betrouwbaarheid van PTH wordt verbeterd.
Efficiënte thermische dissipatie: met een thermische geleidbaarheid van 0,59 W/mk verdrijft het snel bedrijfswarmte en voorkomt het een afname van de prestaties onder continue arbeidsomstandigheden met een hoog vermogen.
Lage vochtgevoeligheid: Ultralage vochtabsorptie van 0,03% voorkomt dat elektrische parameters in vochtige omgevingen afdwalen, waardoor een lange termijn stabiele circuitoperatie wordt gewaarborgd.
Typische toepassingsscenario's
TFA294 PCB's maken gebruik van een glasvrije structuur, ultra-lage verliezen, extreme temperatuurstabiliteit en minimale anisotropie en zijn ideaal voor hoge precisie en fasegevoelige hoogfrequentiesystemen in de luchtvaart,militaire en satellietcommunicatie:
- Luchtvaart- en luchtvaartapparatuur, elektronische systemen in de cabine van luchtvaartuigen
- Microwavecircuits van hoge precisie en fasegevoelige antennesystemen
- Vroegtijdige waarschuwingsradars en radarapparatuur in de lucht
- Antennen met een fasearray en beamforming netwerken
- Satellietcommunicatie- en navigatiesystemen
- met een vermogen van niet meer dan 50 W
