| Grondstof: | Polyimide en epoxyvezel - glas | Laagtelling: | 4 multilayer laag, |
|---|---|---|---|
| PCB-dikte: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm | PCB-Grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | ENIG, Onderdompelingstin, OSP, etc…. | ||
| Hoog licht: | 2.0mm Stijve Flex PCB,6 laag Stijve Flex PCB,2.0mm 6 Lagenpcb |
||
Buig/Stijve die PCB op Polyimide en Fr-4 met Onderdompelingsgoud of Onderdompelingszilver of Onderdompelingstin wordt voortgebouwd voor Videocamera's
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Hello iedereen.
Vandaag, spreken wij over stijf-flex PCB.
Een stijf-flex PCB is een combinatie stijve raad en de flexibele kringen, het laatstgenoemde flexibel creëren verbindt tussen de stijve raad onderling aan wie zij door middel van bandvouwen gelamineerd zijn. Zoals het volgende diagram is stijf-flex tekening.
Beide einden zijn stijve raad, is de flexibele kring in het midden.
De flexibele kring wordt vervaardigd afzonderlijk en op de stijve raad, of d.w.z., in het midden van de stijve raad, of asymmetrisch, d.w.z. symmetrisch gevervaardigd, op de buitenkant van de stijve onderling te verbinden raad.
Plateren-door gaten worden verstrekt in de stijve secties van stijf-flex PCB om elektroverbinding tussen de flexibele kring en de elektronische kringen van de stijve raad te vestigen. De processen zijn gelijkaardig aan gebruikt die wanneer het productie van stijve multilayer raad.
Daarna omhoog komend, nemen een blik bij twee PCB-steekproeven.

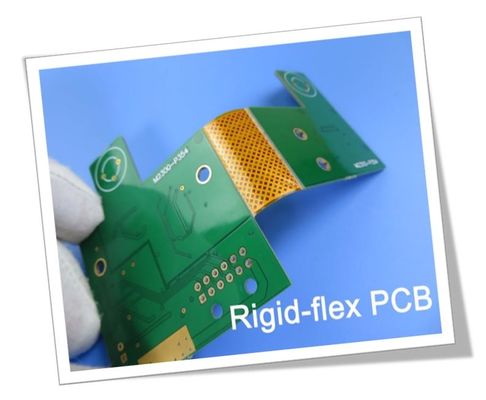

Eerste één is een 4 laag flex-stijve raad. De flexibele kring is in het midden, en de twee kanten zijn stijve plaat en symmetrische structuur. Het soldeerselmasker is groen en de oppervlakte wordt behandeld met goud.
De tweede steekproef is een 6 laag flex-stijve raad. De eerste laag en de tweede laag zijn de flexibele die raad, bij de bovenkant van de flex-stijve raad wordt gevestigd. De flexibele raad en de stijve raad worden verbonden door prepeg 1080, en de derde laag aan de zesde laag is de stijve raad. Wat wij gebruikten is Fr-4 van ITEQ Company: Het-180A. De binnenlaag is 0.5OZ, is de buitenlaag 1OZ, is de geheel gebeëindigde plaatdikte 1.5mm, en de oppervlakte eindigt is onderdompelingsgoud.
| PCB-Vermogen (stijf-Flex PCB) | |
| PCB-Materiaal: | Polyimide en epoxyvezel - glas |
| Benoeming: | PI+FR4 |
| Laagtelling: | 4 multilayer laag, |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB-dikte: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| 1.8mm, 2.0mm | |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | ENIG, Onderdompelingstin, OSP, etc…. |
De belangrijkste grondstoffen zijn polyimide en Fr-4, de waaiers 0.5oz van de koperdikte aan 2oz, PCB-dikte zijn tot 2.0mm en maximumgrootte binnen 400X 500mm.
Flex-stijve PCB bevat zowel flexibel gebied als stijf gebied, dat van grote hulp is om interne plaats van het product te besparen, het volume van het afgewerkte product te verminderen en de prestaties van het product te verbeteren.
Bijlage: Ons FPC-Vermogen 2021
| Nr. | Specificaties | Mogelijkheden |
| 1 | Raadstype | Enige laag, Doulbe-stijf-Flex laag, Multilayer, |
| 2 | Grondstof | PI, HUISDIER |
| 3 | Kopergewicht | 0.5oz, 1oz, 2oz |
| 4 | LEIDENE Maximumgrootte | 250 x 5000mm |
| 5 | Algemene Maximumgrootte | 250 x 2000mm |
| 6 | Raadsdikte | 0.03mm3.0mm |
| 7 | Diktetolerantie | ±0.03mm |
| 8 | Het Gat van de Mininumboor | 0.05mm |
| 9 | Maximumboorgat | 6.5mm |
| 10 | Tolerantie van Boorgat | ±0.025mm |
| 11 | Dikte van Gatenmuur | ≧ 8 um |
| 12 | Minimumspoor/Gap van Enige Laagraad | 0.025/0.03mm |
| 13 | Minimumspoor/Gap van Dubbele Laag en Multilayer Raad | 0.03/0.040mm |
| 14 | Etstolerantie | ±0.02mm |
| 15 | Minimumbreedte van Zijdelegende | ≧ 0.125mm |
| 16 | Minimumheigh van Zijdelegende | ≧0.75mm |
| 17 | Afstand van Legende aan Stootkussen | ≧0.15mm |
| 18 | Afstand van het Openen van Soldeerselmasker van Boor Coverlay voor Spoor | ≧0.03mm |
| 19 | Afstand van het Openen van Soldeerselmasker van Ponsen Coverlay voor Spoor | ≧0.03mm |
| 20 | Dikte van Onderdompelingsnikkel | 100-300u“ |
| 21 | Dikte van Onderdompelingsgoud | 1-3u“ |
| 22 | Thicnkess van Onderdompelingstin | 150-400u“ |
| 23 | Minimum Elektro het Testen Stootkussen | 0.2mm |
| 24 | Minimumtolerantie van Overzicht (de Normale Stempel van de Staalvorm) | ±0.1mm |
| 25 | Minimumtolerantie van Overzicht (de Vormstempel van het Precisiestaal) | ±0.05mm |
| 26 | Mininumstraal van Schuine randhoek (Overzicht) | 0.2mm |
| 27 | Stiffnermateriaal | Pi, Fr-4, 3M Adhesive, HUISDIER, Staalplaat |
| 28 | RoHs | Ja |
| 29 | De Kleur van het soldeerselmasker | Geel, Wit, Zwart, Groen |
