| Grondstof: | RT/Duroid 5870 | Laagtelling: | 1 laag, 2 lagen, meerlagig, hybride type (gemengd) |
|---|---|---|---|
| PCB-dikte: | 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) | PCB-Grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Silkscreen: | Wit, Zwart, GEEN Silkscreen enz. |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingstin, OSP. |
| Hoog licht: | Rechts Duroid 5870 Rogers-de Raad van PCB,de Raad van PCB van 20mil Rogers |
||

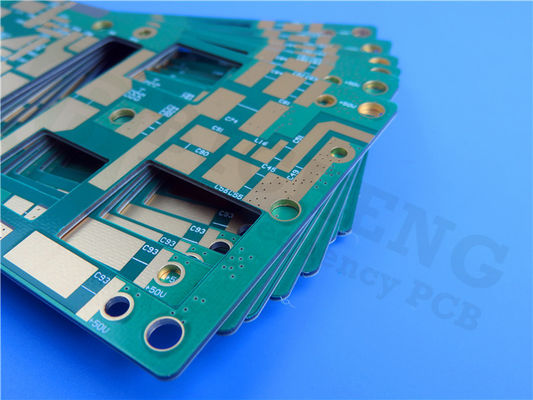

Rogers High Frequency-PCB op RT/duroid 5870 met de Deklaag van 10mil, van 20mil, van 31mil en 62mil-met Onderdompelingsgoud dat wordt gemaakt
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Hello iedereen,
Vandaag, introduceren wij hoge die frequentiepcb op de laminaten van RT/duroid wordt voortgebouwd 5870.
RT/duroid 5870 is glas microfiber versterkte PTFE samenstelling van Rogers Corporation, die voor veeleisende stripline en microfilmkringstoepassingen wordt ontworpen.
Zie de redenen om het materiaal van RT/duroid te gebruiken 5870.
1) Willekeurig georiënteerde microfibers resulteren in uitzonderlijke diëlektrische constanteuniformiteit.
2) De diëlektrische constante van de laminaten van RT/duroid 5870 is eenvormig van paneel aan paneel en is constant over een breed frequentiegebied.
3) Zijn lage dissipatiefactor breidt het nut van de laminaten van RT/duroid 5870 tot ku-Band uit en hierboven.
4) Ontworpen voor microfilm en striplinetoepassing
Ons PCB-Vermogen (RT/duroid 5870)
| PCB-Vermogen | |
| PCB-Materiaal: | Glas microfiber versterkte PTFE samenstellingen |
| Aanwijzer: | RT/duroid 5870 |
| Diëlektrische constante: | 2.33 ±0.02 (proces) |
| 2.33 (ontwerp) | |
| Laagtelling: | 1 laag, 2 Laag, Multilayer, Hybride (Gemengd) type |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB-dikte: | 10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) | |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingstin, OSP. |
RT/duroid 5870 wordt vaak gebruikt in tweezijdige PCB, zijn multilayer PCB en hybride PCB.It beschikbaar in een verscheidenheid van dikten voor tweezijdige PCB, zoals 10mil, 20mil, 31mil en 62mil. De oppervlakteafwerking is naakte koper, HASL, ENIG, Onderdompelingstand en OSP voor optie.
De typische toepassingen zijn
- microfilm en striplinekringen
- commerciële luchtvaartlijn breedbandantenne
- radarsystemen
- de toepassingen van de millimetergolf
- punt om digitale radioantenne enz. te richten.
De basiskleur van RT/duroid 5870 PCB is zwart.
Bijlage: Eigenschappen van RT/duroid 5870
| RT/duroid 5870 Typische Waarde | ||||||
| Bezit | RT/duroid 5870 | Richting | Eenheden | Voorwaarde | Testmethode | |
| Diëlektrische Constante, εProcess | 2.33 2.33±0.02 Spec. |
Z | N/A | C24/23/50 C24/23/50 |
1 Mhz ipc-tm-650 2.5.5.3 10 GHz ipc-TM 2.5.5.5 |
|
| Diëlektrische Constante, εDesign | 2.33 | Z | N/A | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatiefactor, tanδ | 0,0005 0,0012 |
Z | N/A | C24/23/50 C24/23/50 |
1 Mhz ipc-tm-650 2.5.5.3 10 GHz ipc-TM 2.5.5.5 |
|
| Thermische Coëfficiënt van ε | -115 | Z | ppm/℃ | -50℃to 150℃ | Ipc-tm-650 2.5.5.5 | |
| Volumeweerstandsvermogen | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Oppervlakteweerstandsvermogen | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Specifieke Hitte | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Berekend | |
| Trekmodulus | Test bij 23℃ | Test bij 100℃ | N/A | MPa (kpsi) | A | ASTM D 638 |
| 1300(189) | 490(71) | X | ||||
| 1280(185) | 430(63) | Y | ||||
| Uiteindelijke Spanning | 50 (7,3) | 34 (4,8) | X | |||
| 42 (6,1) | 34 (4,8) | Y | ||||
| Uiteindelijke Spanning | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| Samenpersende Modulus | 1210(176) | 680(99) | X | MPa (kpsi) | A | ASTM D 695 |
| 1360(198) | 860(125) | Y | ||||
| 803(120) | 520(76) | Z | ||||
| Uiteindelijke Spanning | 30 (4,4) | 23 (3,4) | X | |||
| 37 (5,3) | 25 (3,7) | Y | ||||
| 54 (7,8) | 37 (5,3) | Z | ||||
| Uiteindelijke Spanning | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| Vochtigheidsabsorptie | 0,02 | N/A | % | 0,62“ (1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidingsvermogen | 0,22 | Z | W/m/k | 80℃ | ASTM C 518 | |
| Coëfficiënt van Thermische Uitbreiding | 22 28 173 |
X Y Z |
ppm/℃ | 0-100℃ | Ipc-tm-650 2.4.41 | |
| Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperschil | 27.2 (4,8) | N/A | Pli (N/mm) | 1oz (35mm) EDC folie na soldeerselvlotter |
Ipc-tm-650 2.4.8 | |
| Brandbaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij Procescompatibel systeem | Ja | N/A | N/A | N/A | N/A | |
Wij specialiseren ons in het aanbieden van u prototype, kleine partijen en de massaproduktiedienst.
Als u om het even welke vragen hebt, gelieve te voelen vrij om ons te contacteren.
Dank u voor uw lezing.
