Rogersro3035 rf PCB schepen Tweezijdige 30mil 0.762mm in

Producten

PCB van de metaalkern

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

Rogersro3035 rf PCB schepen Tweezijdige 30mil 0.762mm in

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-043.V1.0

Grondstof:

RO3035

Laagtelling:

2 lagen

PCB-dikte:

0.8mm

PCB-grootte:

140 x 52mm=20PCS

Kopergewicht:

0.5oz

De oppervlakte eindigt:

onderdompelingsgoud

Markeren:

RO3035 rf-de Raad van PCB

30mil rf-de Raad van PCB

RO3035 tweezijdige PCB

Productbeschrijving

Rogers RO3035 30mil 0.762mm hoogfrequente PCB DK3.5 RF PCB voor datalink op kabelsystemen

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

Rogers RO3035 hoogfrequente circuitmaterialen zijn keramisch gevulde PTFE-composieten bedoeld voor gebruik in commerciële microgolf- en RF-toepassingen.Het is ontworpen om uitzonderlijke elektrische en mechanische stabiliteit te bieden tegen concurrerende prijzen.De mechanische eigenschappen zijn consistent.Hierdoor kan de ontwerper meerlaagse bordontwerpen ontwikkelen zonder kromtrekken of betrouwbaarheidsproblemen.RO3035-materialen vertonen een thermische uitzettingscoëfficiënt (CTE) in de X- en Y-as van 17 ppm/℃.Deze uitzettingscoëfficiënt komt overeen met die van koper, waardoor het materiaal een uitstekende dimensionele stabiliteit vertoont, met typische etskrimp, na etsen en bakken, van minder dan 0,5 mils per inch.De CTE van de Z-as is 24 ppm/℃, wat zorgt voor een uitzonderlijke betrouwbaarheid van doorlopende gaten, zelfs in zware omgevingen.

Gegevensblad van Rogers 3035(RO3035)

RO3035 Typische Waarde
Eigendom	RO3035	Richting	Eenheden	Voorwaarde	Test methode
Diëlektrische constante, εproces	3,50 ± 0,05	Z		10GHz/23℃	IPC-TM-650 2.5.5.5 Geklemde striplijn
Diëlektrische constante, εontwerp	3.6	Z		8 GHz tot 40 GHz	Differentiële faselengtemethode
Dissipatiefactor,tanδ	0,0015	Z		10GHz/23℃	IPC-TM-650 2.5.5.5
Thermische coëfficiënt van ε	-45	Z	ppm/℃	10GHz -50℃tot 150℃	IPC-TM-650 2.5.5.5
Dimensionale stabiliteit	0.11 0.11	X Y	mm/m	VOORWAARDE A	IPC-TM-650 2.2.4
Volumeweerstand	107		MΩ.cm	VOORWAARDE A	IPC 2.5.17.1
Oppervlakte weerstand	107		MΩ	VOORWAARDE A	IPC 2.5.17.1
Trekmodulus	1025 1006	X Y	MPa	23℃	ASTM D 638
Vochtopname	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Specifieke hitte			j/g/k		Berekend
Warmtegeleiding	0,5		W/M/K	50℃	ASTM D 5470
Uitzettingscoëfficiënt (-55 tot 288℃)	17 17 24	X Y Z	ppm/℃	23℃/50% RV	IPC-TM-650 2.4.4.1
Td	500		℃TGA		ASTM D 3850
Dikte	2.1		gram/cm³	23℃	ASTM D 792
Koperschilsterkte	10.2		Ib/in.	1oz, EDC na soldeervlotter	IPC-TM 2.4.8
Ontvlambaarheid	V-0				UL 94
Loodvrij Proces Compatibel	Ja

Typische applicaties:

1) Autoradar

2) Cellulaire telecommunicatiesystemen

3) Datalink op kabelsystemen

4) Directe uitgezonden satellieten

5) Antennes voor wereldwijde positionering van satellieten

6) Patchantenne voor draadloze communicatie

7) Eindversterkers en antennes

8) Voedings-backplanes

9) Meteropnemers op afstand

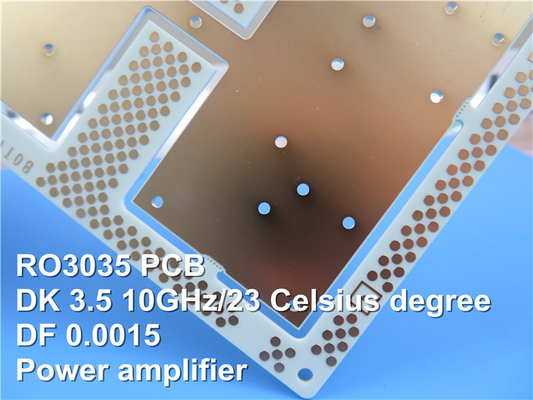

Rogersro3035 rf PCB schepen Tweezijdige 30mil 0.762mm in 0

PCB-specificaties

PCB-GROOTTE	140x52mm = 20ST
BOARD TYPE	Dubbelzijdige printplaat
Aantal lagen	2 lagen
Componenten voor opbouwmontage	JA
Doorlopende componenten	JA
LAAG OPSTAPELEN	koper ------- 18um(0.5 oz)+plaat TOP laag
	RO3035 0,762 mm
	koper ------- 18um(0.5 oz) + plaat BOT Laag
TECHNOLOGIE
Minimale tracering en ruimte:	4 mil / 4 mil
Minimale / maximale gaten:	0,5 mm / 5,0 mm
Aantal verschillende gaten:	11
Aantal boorgaten:	125
Aantal gefreesde sleuven:	0
Aantal interne uitsparingen:	0
Impedantiecontrole:	Nee
Aantal Gouden vinger:	0
BOARD MATERIAAL
Glas Epoxy:	RO3035 0,762 mm
Eindfolie extern:	1 ons
Eindfolie intern:	NVT
Definitieve hoogte van PCB:	0,8 mm ± 0,1 mm
PLATEN EN COATEN
Oppervlakteafwerking	Onderdompeling goud
Soldeermasker van toepassing op:	NVT
Kleur soldeermasker:	NVT
Type soldeermasker:	LPSM
CONTOUR/SNIJDEN	Routing
MARKERING
Kant van componentlegenda	NVT
Kleur van componentlegenda	NVT
Fabrikantnaam of logo:	NVT
VIA	Geplateerd doorgaand gat (PTH), minimale maat 0,5 mm.
BRANDBAARHEIDSBEOORDELING	UL 94-V0 Goedkeuring MIN.
AFMETING TOLERANTIE
Overzicht Dimensie:	0.0059"
Bordbeplating:	0,0029"
boor tolerantie:	0,002"
TEST	100% elektrische test vóór verzending
TYPE KUNSTWERK TE GELEVEREN	e-mailbestand, Gerber RS-274-X, PCBDOC enz
SERVICEGEBIED	Wereldwijd, wereldwijd.
